Скважинный инклинометр для ориентирования

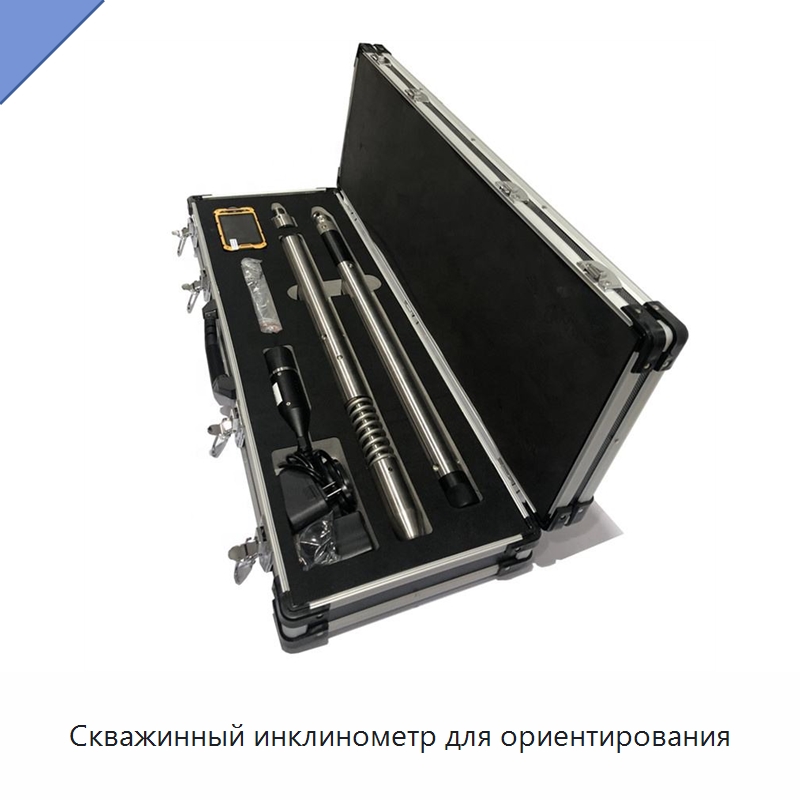

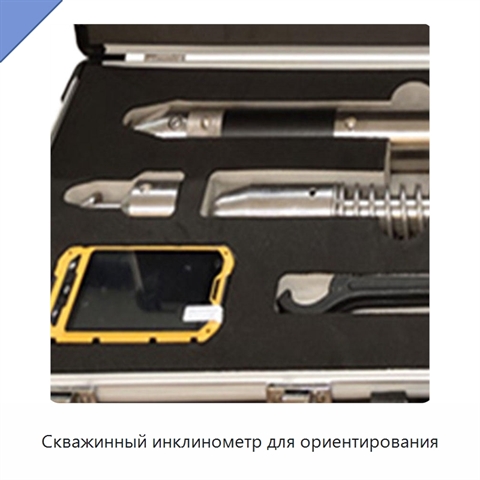

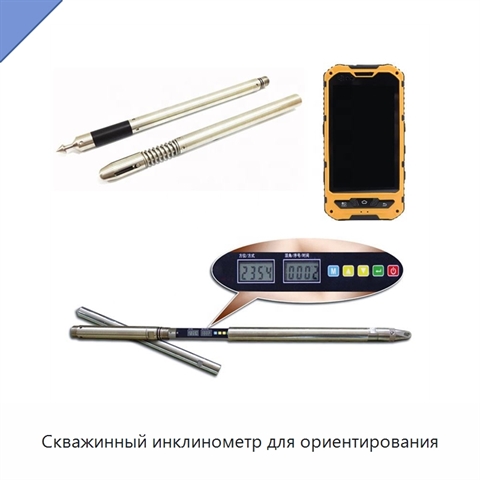

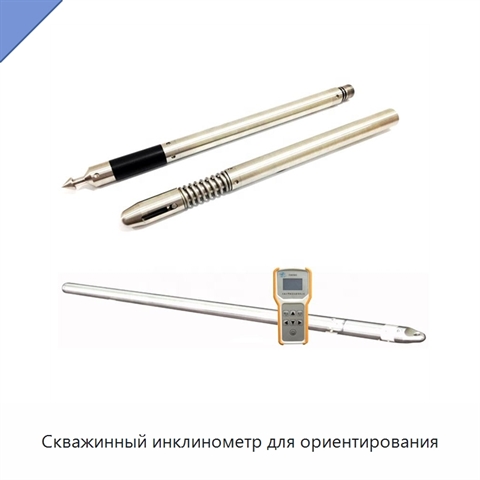

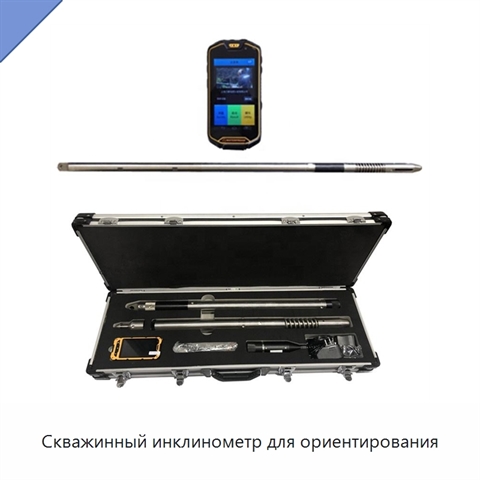

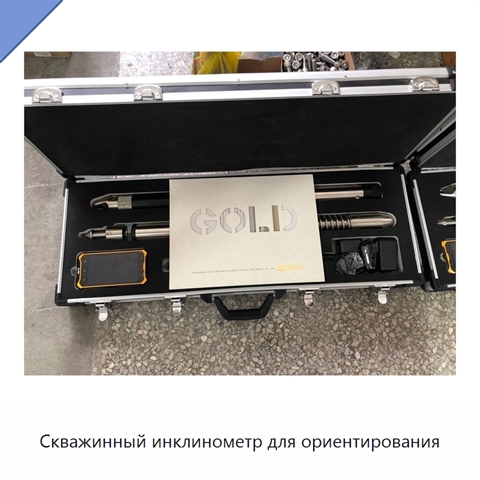

Скважинный инклинометр предназначен для определения угла наклона и азимута скважины в одноточечном и многоточечном режимах. Прибор объединяет датчик, систему питания и систему обработки данных; для работы не требуется кабель, механические подвижные части отсутствуют. Комплект включает измерительный зонд и переносной контроллер для управления прибором и отображения данных скважинной съёмки. Зонд оснащён встроенным перезаряжаемым литиевым аккумуляторным блоком, а контроллер — полимерной батареей ёмкостью 2600 мА·ч. Рабочий режим — съёмка в реальном времени. Диапазон измерения угла наклона составляет 0–50°, точность — ±0,1°; диапазон азимута — 0–360°, типичная точность — ±3° при угле наклона не менее 4°. Разрешение составляет 0,1° по азимуту и 0,01° по углу наклона. Продолжительность работы — около 20 часов, рабочее давление — 20 МПа. Размеры зонда — Ø40 × 1230 мм, масса — 6 кг. Объём памяти — 8 ГБ ПЗУ. Рабочая температура находится в диапазоне от −10 до +75 °C, температура хранения — от −25 до +85 °C.

Наименование производителя

GDP-3D Drilling Hole Inclinometer Borehole Inclinometer for Orientation Tool
