Система геофизического каротажа скважин

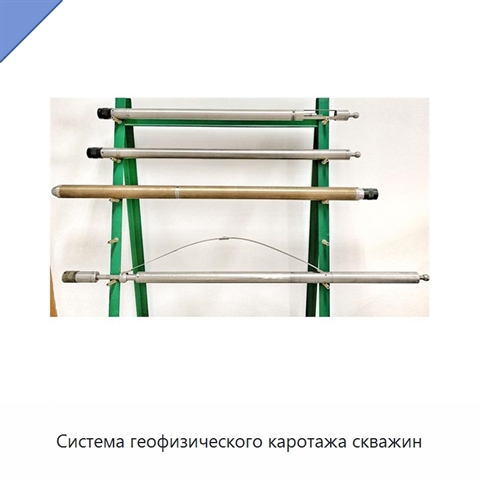

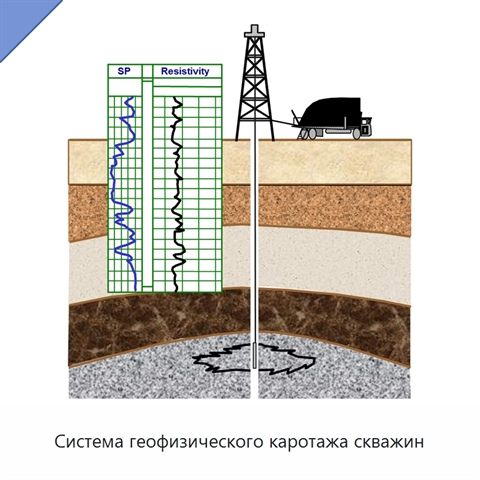

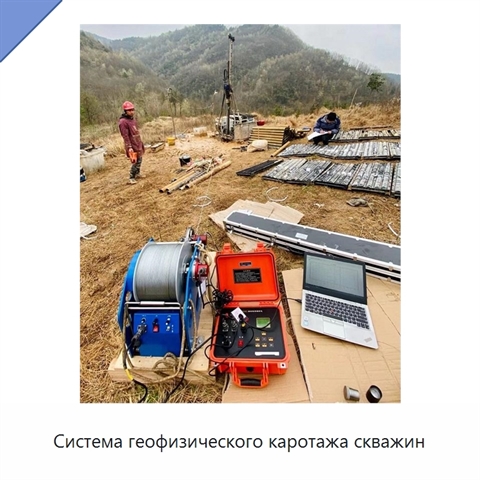

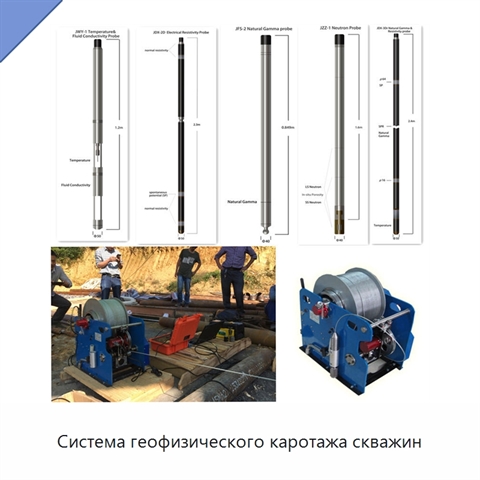

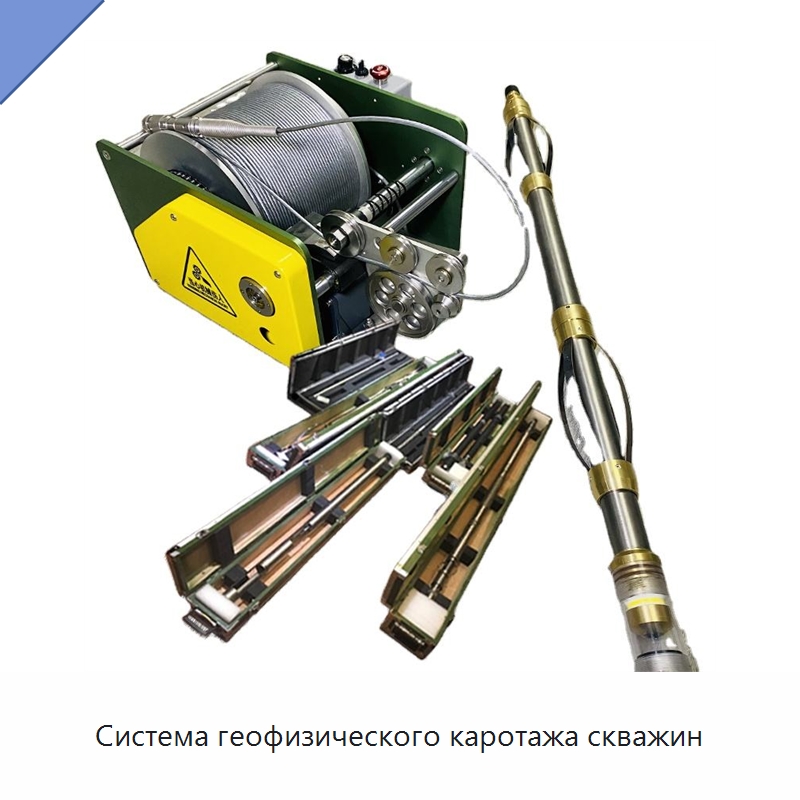

Система предназначена для визуализации и анализа физических, химических и механических свойств породных формаций в недрах. Для работы используются зонды с датчиками, компьютеризированные приборы и специальные кабели. Стандартная конфигурация включает зонд, кабельную лебёдку, регистратор данных, персональный компьютер и программное обеспечение. Электрический зонд одновременно измеряет градиентное и нормальное удельное сопротивление, а также самопроизвольную поляризацию (СП), формируя профили на разных глубинах исследования и позволяя получать сведения о проницаемости, пористости, качестве воды и свойствах геологических формаций. Предусмотрены измерения сопротивления, пористости, акустических характеристик, плотности и нейтронной пористости. Пористостные измерения определяют объём пор в процентах от объёма породы. Акустические измерения регистрируют характеристики звуковых волн в стволе и акустическую задержку, отражающую литологию и породную формацию и более чувствительную к пористости. Плотностные измерения используют источник излучения и подсчёт гамма-квантов после комптоновского рассеяния и фотоэлектрических эффектов, а нейтронные выполняются при облучении формации высокоэнергетическими ультратепловыми нейтронами. Оборудование рассчитано на необсаженный ствол скважины с водой или буровым раствором; измеренная информация о пласте оцифровывается и передаётся на поверхность, что снижает влияние кабеля на данные. Предусмотрены постоянная мощность, адаптивное измерение и работа без ручного управления. Питание прибора составляет постоянный ток 200 В ±20%, ток потребления — менее 40 мА; электродная расстановка: N 0,6, M2 1,3, M1 0,3, A. Диапазон кажущегося удельного сопротивления составляет 1–4000 Ом·м, диапазон самопроизвольной поляризации — ±1200 мВ; погрешность измерения — 2% в диапазоне 10–4000 Ом·м или ±1 Ом·м. Температура эксплуатации ниже 80 °C, давление ниже 20 МПа.

Наименование производителя

Geophysics Drill Hole Logging Water Logging System Downhole Geophysics Equipment with Wireline Winch, Deep Water/Oil/ Mud Geophysical Water Well Logging Equipment Resistivity Well Logging Machine
