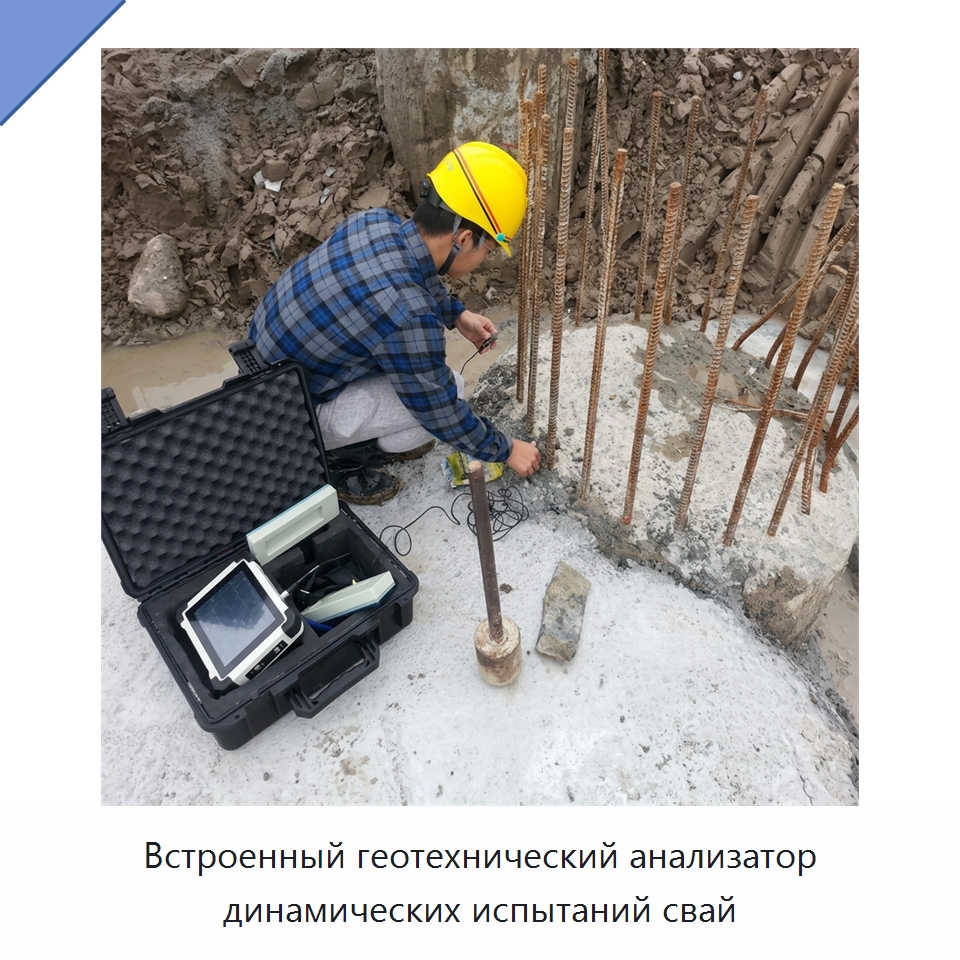

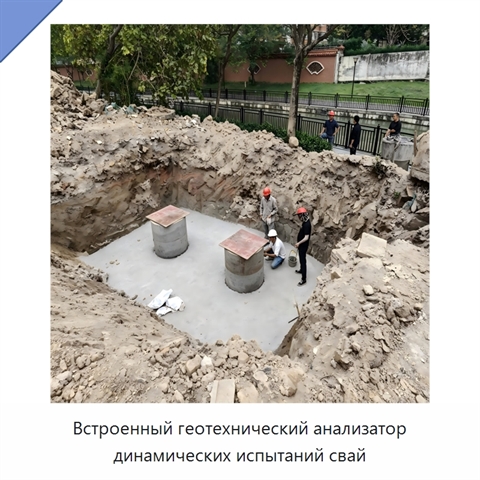

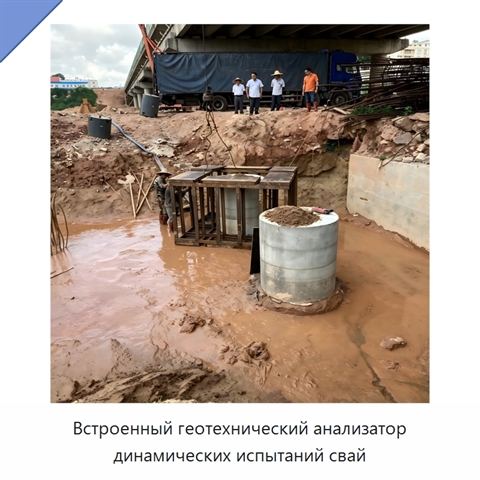

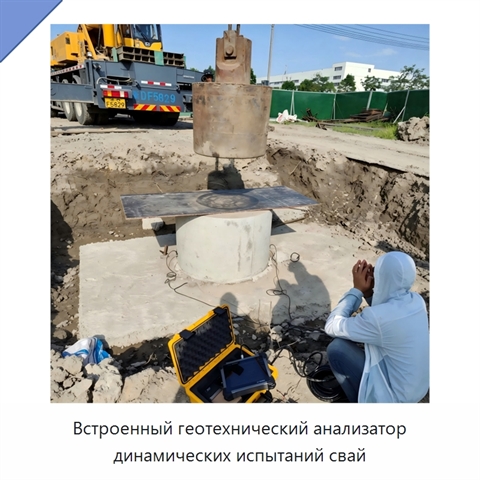

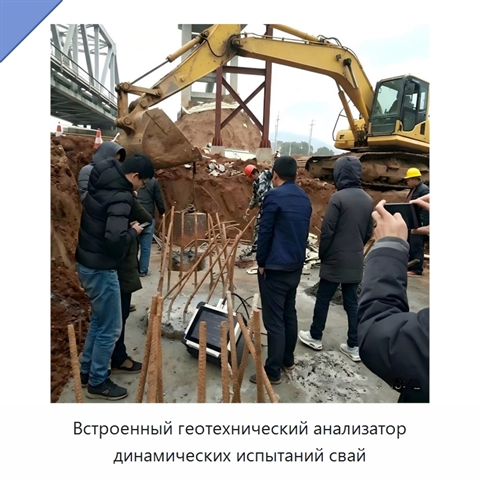

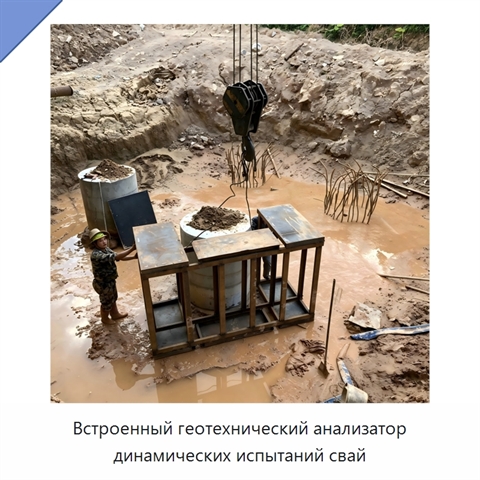

Встроенный геотехнический анализатор динамических испытаний свай

Анализатор объединяет высоко- и низкодеформационные методы испытаний свай. При первом методе он в реальном времени отслеживает перемещения по сигналам тензодатчиков, разделяет частотные составляющие и рассчитывает параметры для сверхдлинных стальных свай; при втором выполняет пакетную обработку во временной и частотной областях, автоматически определяет основные частоты вибрации нижнего конца и всей сваи, использует несколько временных баз и формирует графики и отчёты. Расчётный модуль определяет распределение трения по стволу, моделирует кривые зависимости нагрузки от осадки и вычисляет распределение внутренних усилий по уровням; синхронное объединение нескольких устройств рассчитано на измерения и анализ погружения крупнодиаметральных конструкций. Яркий дисплей с подсветкой сохраняет читаемость при сильном солнечном освещении, а 24-разрядный малошумящий аналого-цифровой преобразователь вместе с цифровым фильтром обеспечивает высокое отношение сигнал/шум. Доступны запуск одной кнопкой, ударный и мониторинговый режимы, контроль показаний тензодатчика, полноэкранная оценка согласованности и стабильности, отображение измерительных кривых и кривых бегущих волн. Запись поддерживает 1024 или 2048 отсчётов, мониторинг погружения выполняется до 120 ударов в минуту, продолжительность регистрации превышает 500 мс, предусмотрены сопоставление адмиттанса между объектами одного проекта и обмен данными с совместимыми внешними программами. Интерпретация включает расчёт частотных составляющих, метод механического импеданса и совмещённый анализ ударного отклика с распространением волн. Вычислительная система работает с частотой 1 ГГц и памятью 512 МБ. Для первой схемы предусмотрены четыре канала ускорения либо два канала ускорения и два канала измерения деформации; вторая схема использует по одному каналу ускорения и скорости. Коэффициенты усиления составляют ×1, ×2, ×4 и ×8 с адаптивной настройкой; интервал дискретизации для первой схемы регулируется от 25,6 до 240 мкс шестью уровнями, для второй — от 0,8 до 52 428 мкс с шагом 0,8 мкс. Полоса пропускания равна 1–10 000 Гц, доступны канальное и установившееся срабатывание, систематический шум менее 0,2 мВ (среднеквадратичное значение), погрешность времени менее 0,2%, нелинейность менее 5%. Сенсорная панель имеет диагональ 8,4 дюйма и разрешение 800×600. Память хранит записи с двойным резервированием на карте памяти; предусмотрены передача на смартфон, два порта универсальной последовательной шины, подключение накопителя, клавиатуры и мыши. Многоконтактный разъём соединяет удалённый кабель с адаптером для первой схемы. Литиевая батарея 11,1 В и 7 А·ч обеспечивает 8 часов работы, предусмотрено зарядное устройство. Корпус размером 255×190×50 мм имеет массу менее 2 кг и рассчитан на температуру от −10 до 60 °С при относительной влажности менее 90%.

Наименование производителя

Geotechnical Dynamic Pile Integrity High/Low Strain Foundation Bearing Capacity Testing Analyzer
