Геотермальная цифровая система регистрации данных удельного сопротивления и наклона в скважине

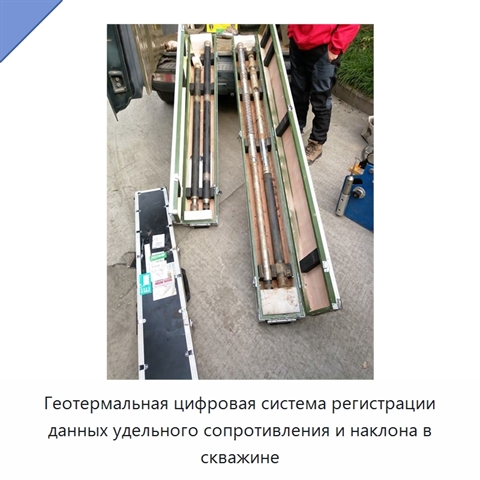

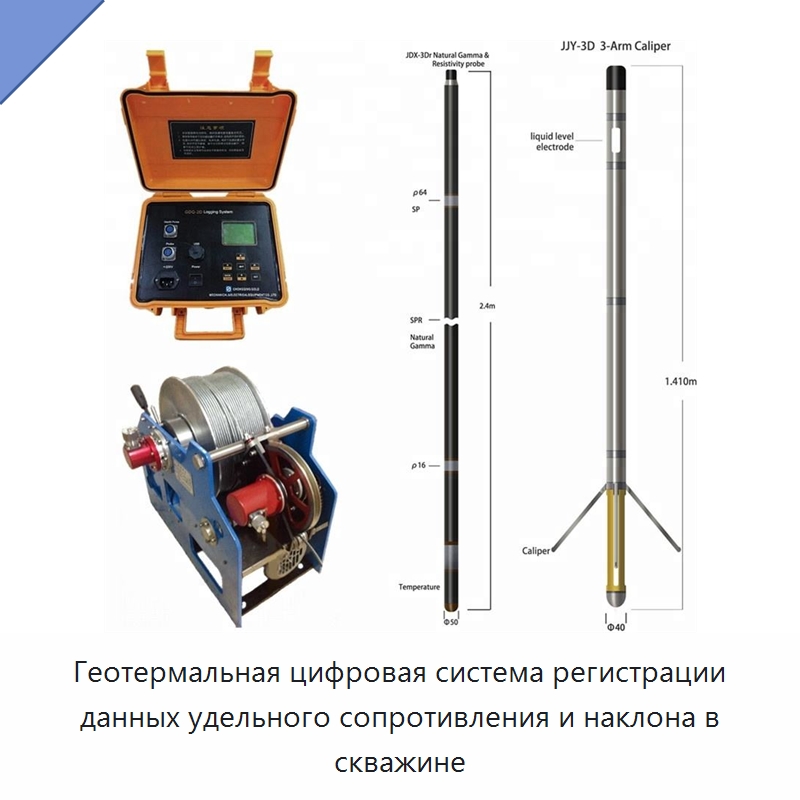

Зонд системы измеряет естественное гамма-излучение в диапазоне 0–32768 отсчётов/с, удельное сопротивление в диапазоне 1–4000 Ом·м, самопроизвольную поляризацию в пределах ±1200 мВ, сопротивление по одноконтактной схеме и температуру от 0 до 100 °C с разрешением 0,025 °C. Для измерения удельного сопротивления предусмотрены нормальные схемы с базами 406,4 и 1625,6 мм; электродная расстановка имеет варианты AM 406,4 мм и AM 1625,6 мм. Температурный датчик основан на платиновом сопротивлении. Измерительная информация о пласте оцифровывается в зонде и передаётся на поверхность, благодаря чему влияние кабеля на данные измерений исключается. Питание прибора допускает отклонение ±20 %, электрический ток не превышает 40 мА. Измерение выполняется в адаптивном режиме при постоянном питании и не требует ручного управления. Погрешность измерения составляет 2 % в диапазоне 10–4000 Ом·м или ±1 Ом·м. Рабочая температура достигает 80 °C, давление — 20 МПа; сигнал имеет биполярное кодирование.
