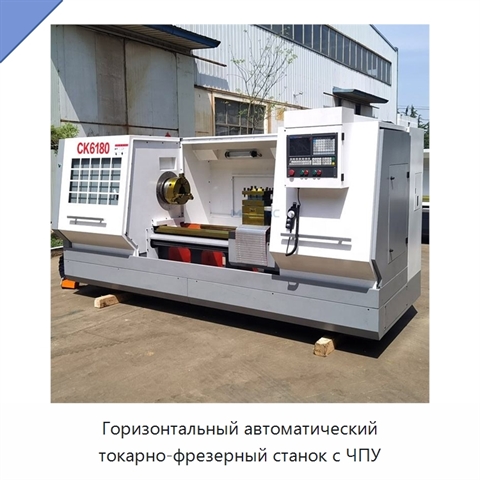

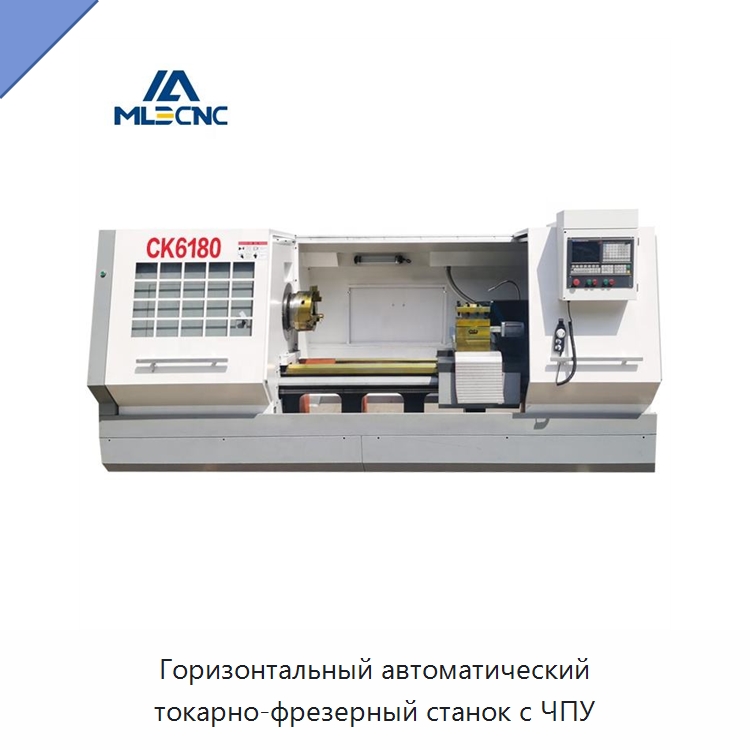

Горизонтальный автоматический токарно-фрезерный станок с ЧПУ

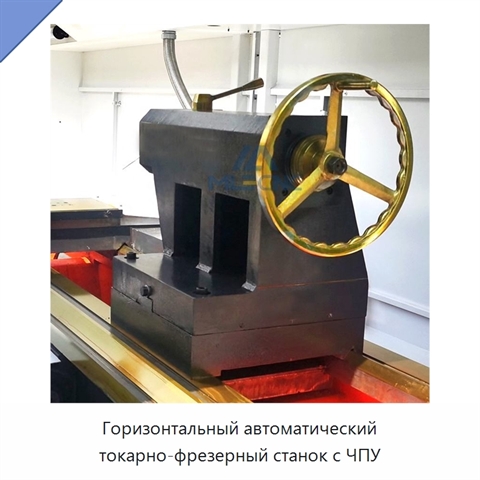

Конструкция и основные узлы станка оптимизированы для устойчивой работы. На осях X и Z применены шариковые винты с прямым соединением с сервомоторами, обеспечивающие хорошую динамическую реакцию и низкий уровень шума. Станина изготовлена из высокопрочного чугуна по цельной схеме; ширина направляющих составляет 600 или 700 мм. Точность поддерживают прецизионные направляющие, высокоточные шариковые винты и жёсткие подшипники главного шпинделя, состояние которых контролируется лазерным интерферометром. Рабочая зона защищена полузакрытым ограждением с окном из закалённого стекла. Предусмотрены автоматические системы смазки и охлаждения. Главный шпиндель имеет отверстие диаметром 105 мм, конус A2-11 и диапазон частоты вращения 30–835 об/мин. Диаметр обработки над станиной составляет 630 или 800 мм, над поперечными салазками — 390 или 540 мм; расстояние между центрами доступно в исполнениях 1000, 1500, 2000 и 3000 мм. Ход по оси X равен 320 или 410 мм, по оси Z — 850, 1350, 1850 или 2850 мм, скорость быстрого перемещения обеих осей — 4000 мм/мин. Ручной трёхкулачковый патрон имеет самоцентрирующую конструкцию. Пиноль задней бабки диаметром 130 мм перемещается на 250 мм. Мощность двигателя главного шпинделя составляет 15 кВт, двигателя насоса охлаждающей жидкости — 0,125 кВт. Точность позиционирования равна 0,020 мм, а повторного позиционирования — 0,010 мм. ^*

*) Текст описания сохранён в оригинальной редакции зарубежного производителя. Специалисты отдела 91Т уже включили этот текст в план технической и эстетической редактуры. Мы планируем в ближайшее время уточнить характеристики и терминологию, перепроверить технические детали и доработать текст так, чтобы описание МИВ-42(1Л) снимало большинство вопросов, а назначение и возможности оборудования были понятны. Не готовы ждать обновления? Задайте вопрос уже сейчас.

Наименование производителя

Heavy Duty Automatic Horizontal Milling and Turning CNC Lathe Cwk6180 Machine for Metal Turning Milling Production, CNC Lathe Machine CWK6180 Large Heavy-duty Horizontal Automatic Single Spindle CNC Machine Tool Equipment
