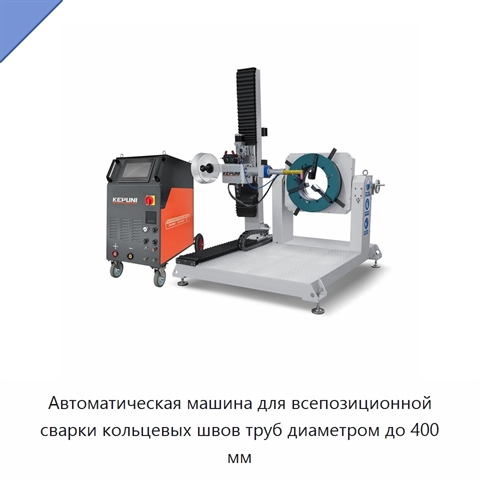

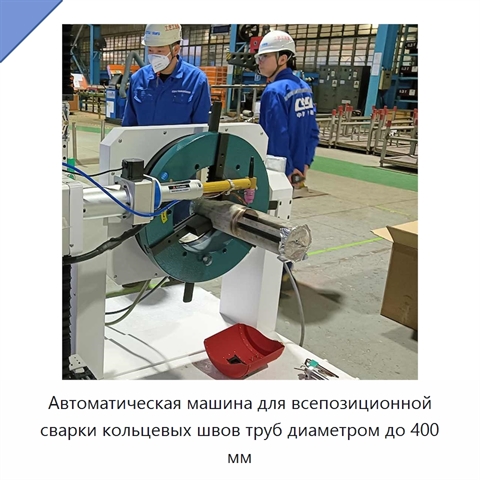

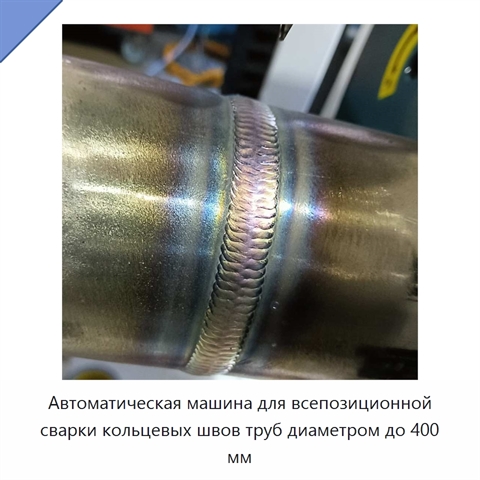

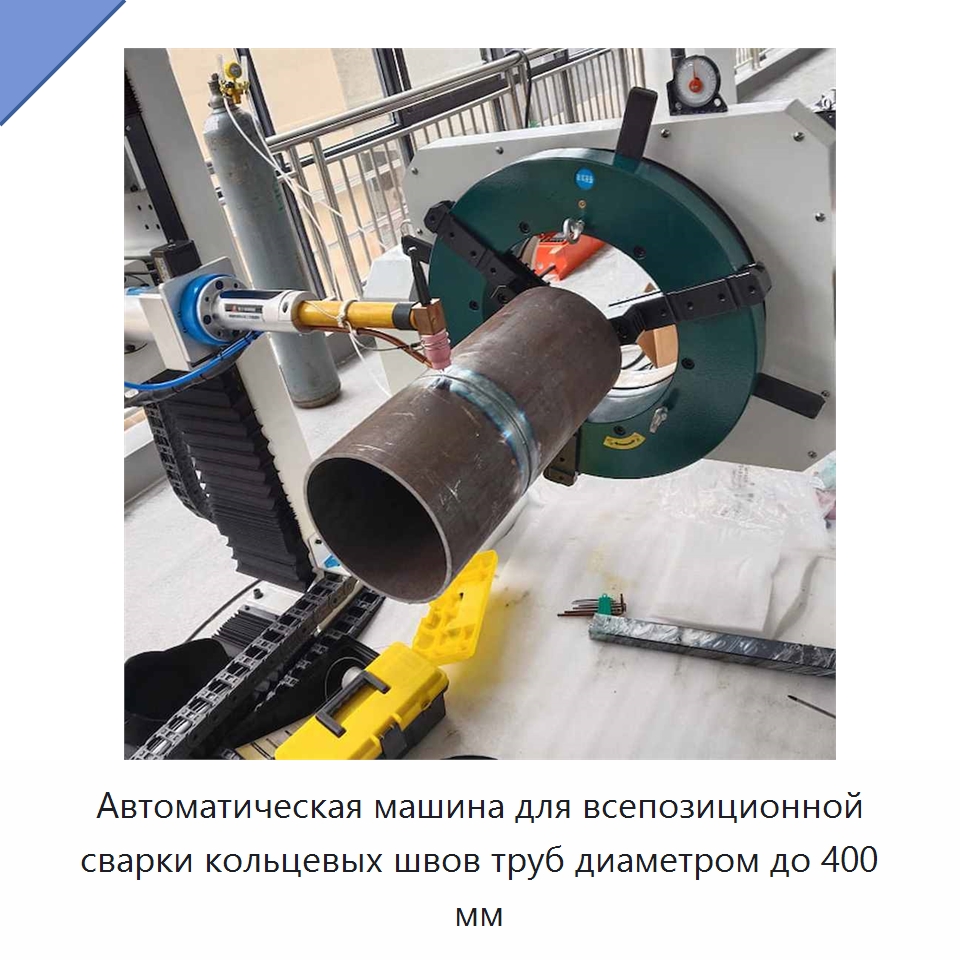

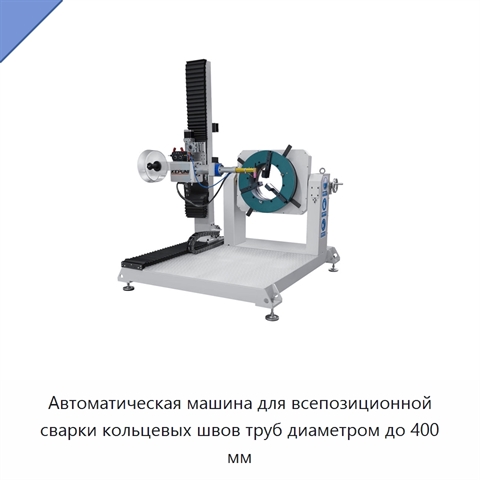

Автоматическая машина для всепозиционной сварки кольцевых швов труб диаметром до 400 мм

Автоматическая машина выполняет всепозиционную сварку кольцевых швов труб диаметром до 400 мм со стабильным и равномерным формированием шва при любом пространственном положении. Позиционер оснащён серводвигателем и станочным трёхкулачковым патроном размером 400 мм. Шестиосевая конструкция позволяет регулировать положение сварочной горелки влево и вправо, вверх и вниз, вперёд и назад для работы с соединениями прямой трубы с прямой трубой, отводом, тройником или фланцем. Сварочная горелка рассчитана на ток 500 А, имеет водяное охлаждение и предназначена для длительной непрерывной работы. Механизм горелки оснащён устройствами регулировки высоты и угла качания; положение горелки можно изменять автоматически или вручную. Механизм подачи проволоки с зубчатым роликом клиновидной формы и высокоточным двигателем равномерно подаёт сварочную проволоку диаметром от 0,8 до 1,6 мм без заедания. Для настройки и управления предусмотрены встроенная библиотека экспертных параметров сварки и сенсорный экран. Отслеживание и выравнивание трубы, а также отслеживание сварного шва выполняются автоматически с помощью датчиков. Габаритные размеры машины составляют 1150 × 630 × 940 мм, частота — 50 Гц, напряжение — 220 или 380 В с допуском ±10 %.
