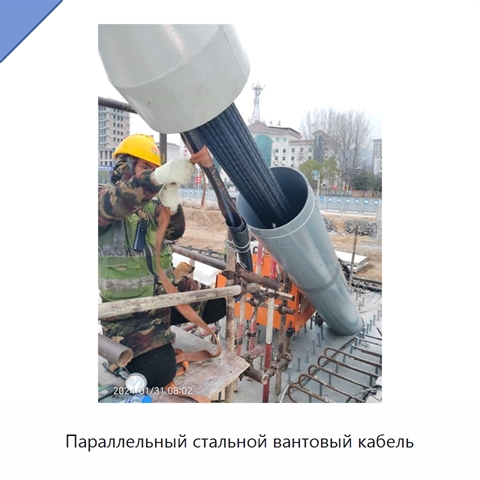

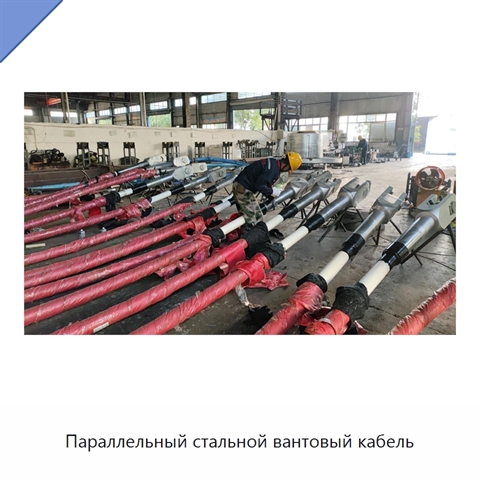

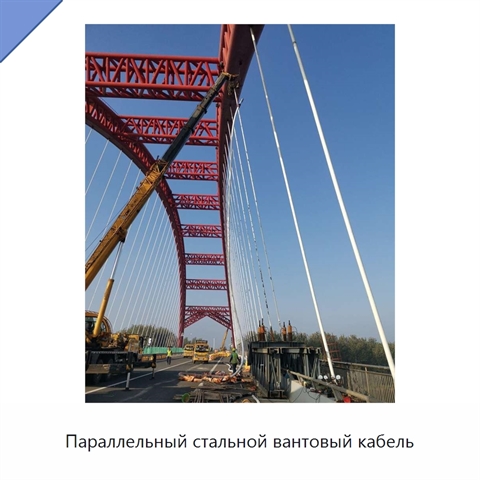

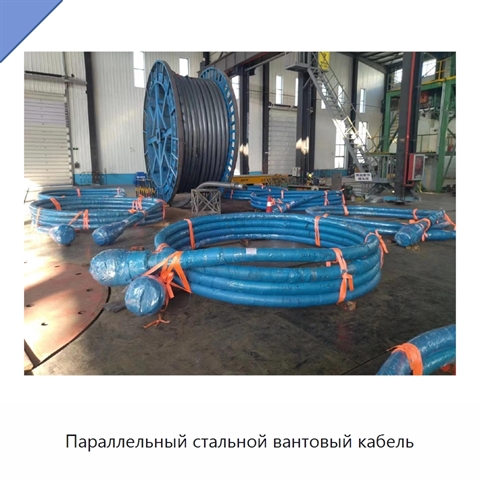

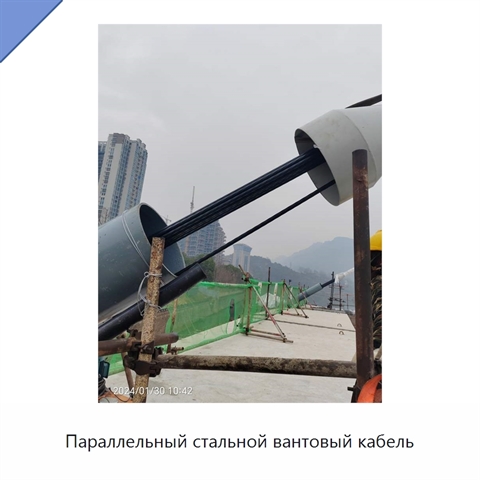

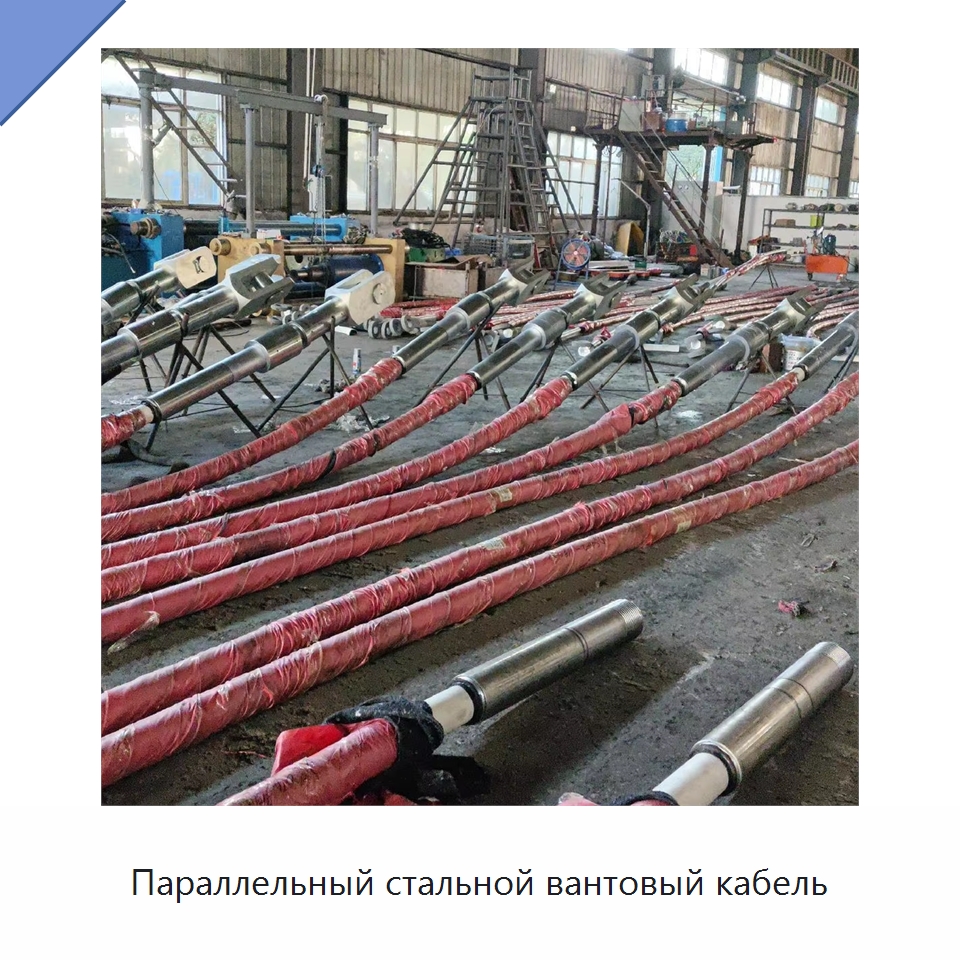

Параллельный стальной вантовый кабель

Комбинированная система включает жесткий стальной кабель с полиэтиленом высокой плотности и опорный анкер холодного литья. Для стальной опорной проволоки предусмотрены диаметр Φ5 и σb = 1670 МПа. Варианты исполнения имеют следующие сочетания размеров и нагрузок: Φ140×6 — 220×220×30, разрывное усилие 623 кН и расчетное натяжение 249 кН; Φ152×4,5 — 250×250×30, 1213 кН и 485 кН; Φ159×4,5 — 290×290×30, 1803 кН и 721 кН, а также 2000 кН и 800 кН; Φ180×6 — 300×300×30, 2394 кН и 957 кН. Для Φ194×5 применяются размеры 320×320×30 с усилием 2787 кН и натяжением 1115 кН, 330×330×30 с усилием 2984 кН и натяжением 1194 кН, а также 360×360×35 с усилием 3574 кН и натяжением 1430 кН. Для Φ219×10 и Φ219×6 используется размер 400×400×40. Для Φ219×10 предусмотрены значения 3968 кН и 1587 кН, а также 4164 кН и 1666 кН; для Φ219×6 — 4558 кН и 1823 кН, а также 4951 кН и 1981 кН. Полуоболочка имеет наружные диаметры 100, 120, 140, 160, 180, 210, 225, 240 и 255 мм, а внутренние диаметры — 74, 94, 114, 134, 154, 184, 197, 212 и 227 мм соответственно. При выборе полуоболочки ее внутренний диаметр должен быть более чем на 15 мм больше диаметра тела кабеля.
