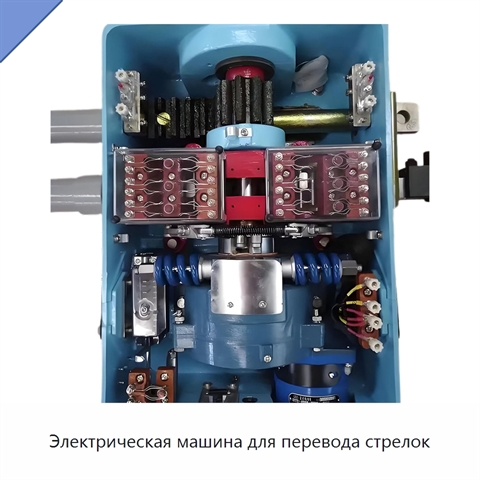

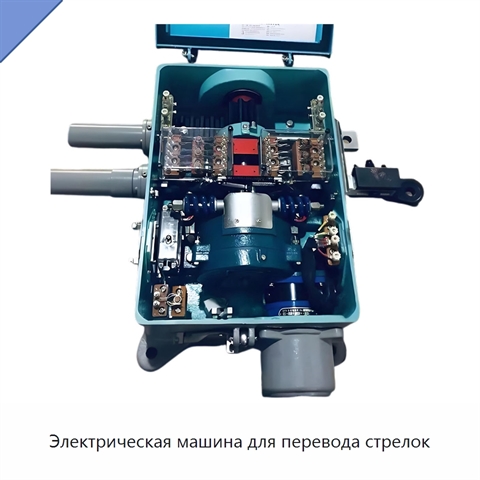

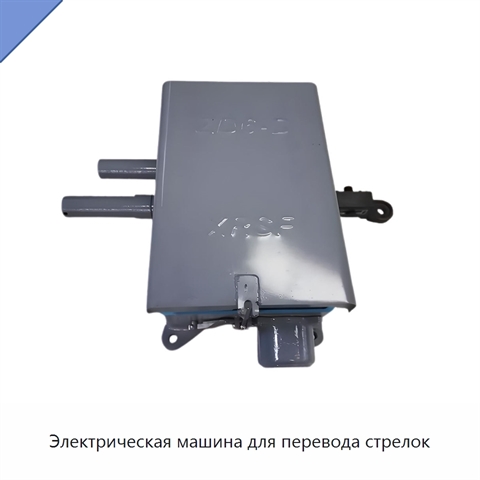

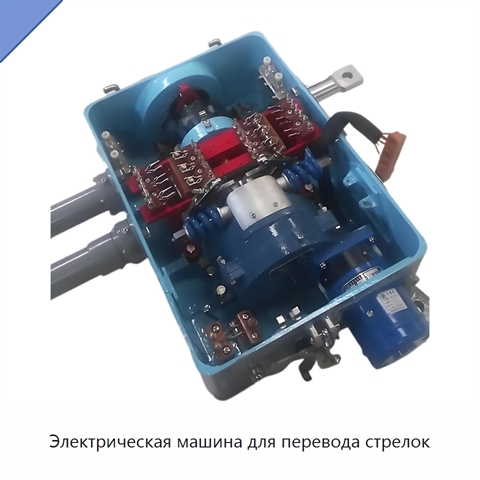

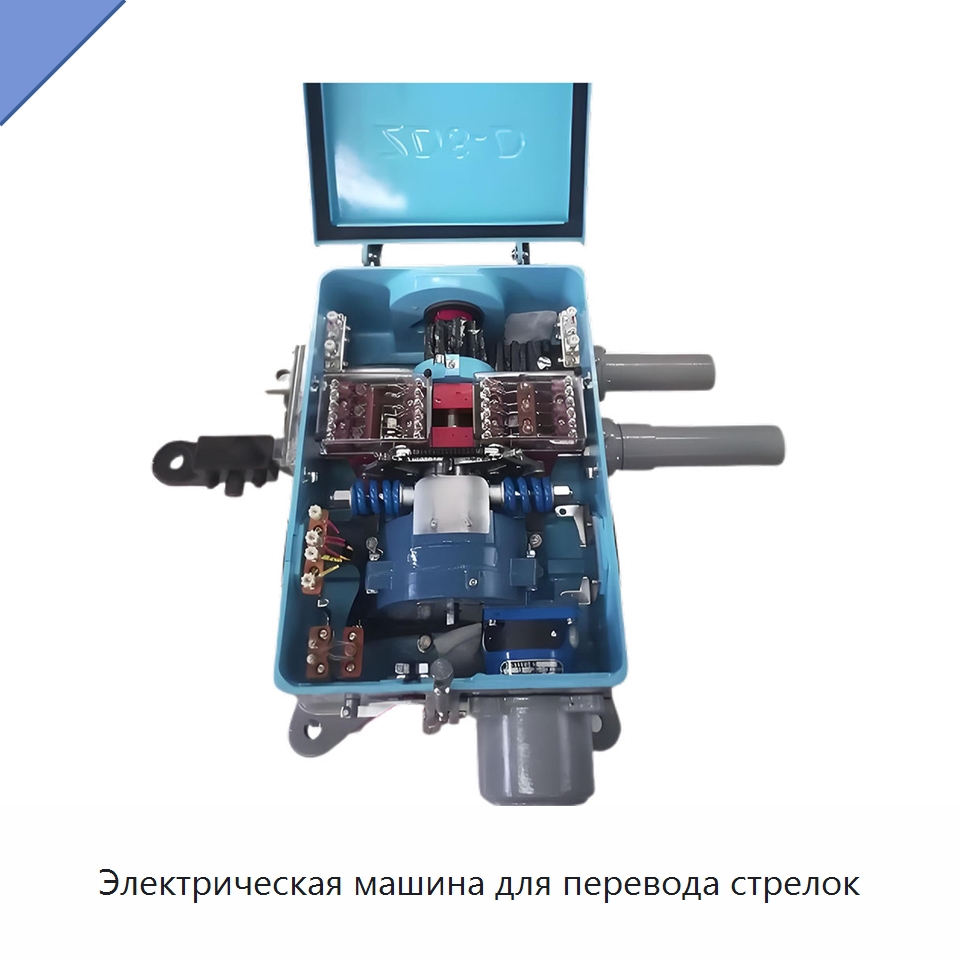

Электрическая машина для перевода стрелок

Конструкция машины рассчитана на кратковременную работу. Двигатель имеет класс изоляции F; в особых случаях ток может составлять 1,3–1,5 номинального тока машины, а продолжительность работы достигает 15 минут. Напряжение изоляции превышает 2000 В, сопротивление изоляции — 25 МОм. В зависимости от способа защиты предусмотрены два типа исполнения, а по способу запирания применяются одинарное и двойное запирание. Возможна работа с одной тягой; последовательное соединение машин разных моделей позволяет реализовать двойную тягу. Закрытый двухступенчатый редуктор использует на первой ступени внешнюю зубчатую передачу, а на второй — планетарную передачу с разностью зубьев. Он обеспечивает большое общее передаточное отношение и высокий механический крутящий момент. Узел автоматического размыкателя и размыкателя выполнен как единая конструкция и может демонтироваться отдельно без воздействия на остальные детали. Он соединяется с указательным или запирающим стержнем, а замыкание и размыкание контакта отражает положение остряка стрелки. Неподвижная контактная пластина изготовлена из бериллиевой бронзы, подвижное контактное кольцо — из алюминиевой бронзы, что повышает электропроводность и износостойкость. Узел главного вала включает главный вал, втулку, упорный болт, запирающую шестерню, упорное кольцо и подшипник качения. Вал вставляется или извлекается через один конец нижнего корпуса независимо от других деталей. Усиленный указательный стержень содержит основной и вспомогательный стержни, которые одновременно воспринимают нагрузку, повышая общую прочность и обеспечивая широкий диапазон движения.

Наименование производителя

High Efficiency Railway Steel Turnout Parts ZD6-D Electric Switch Machine
