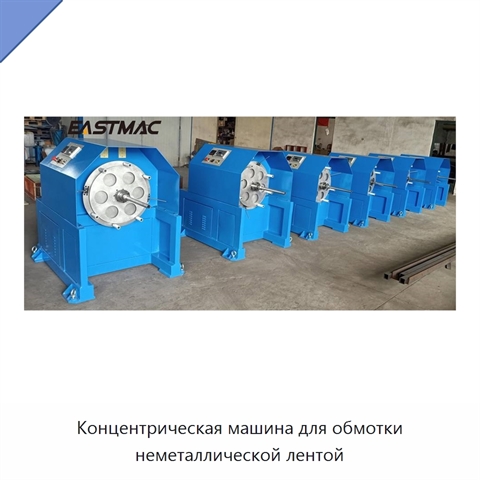

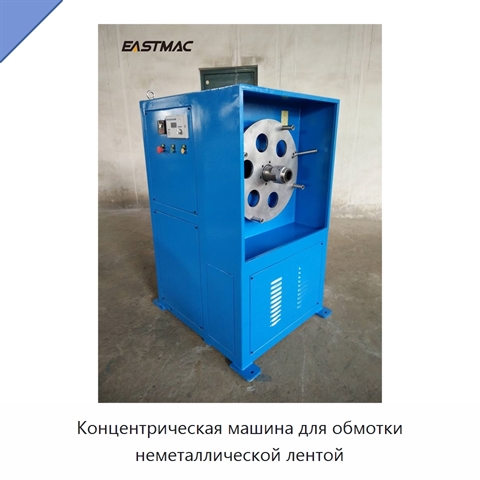

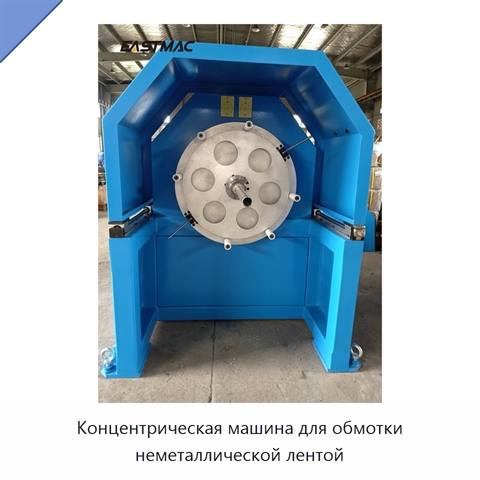

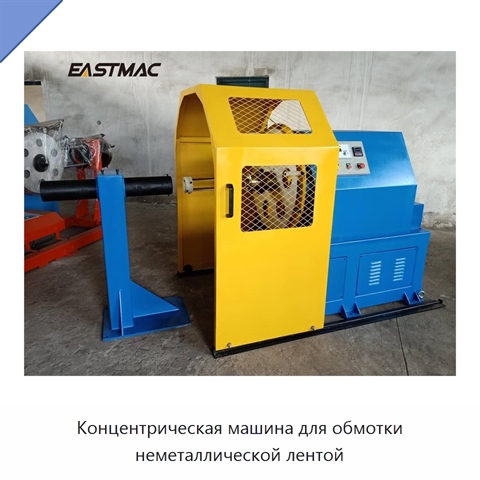

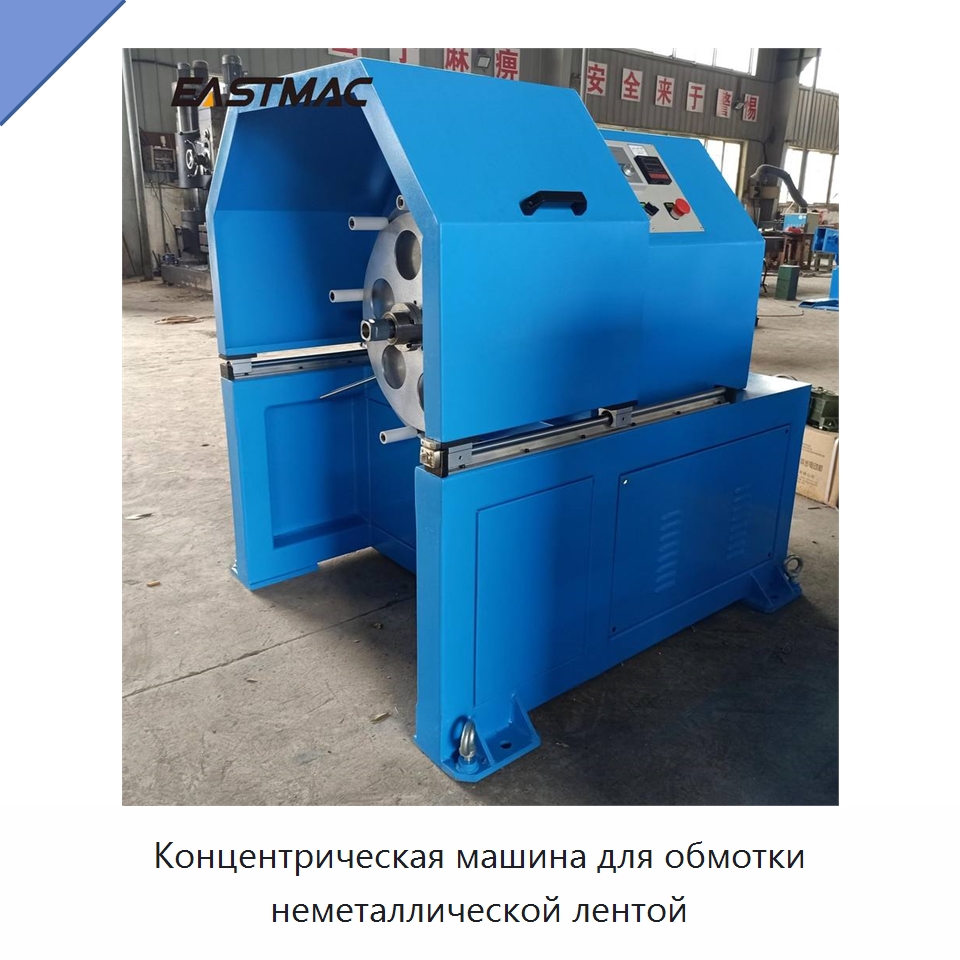

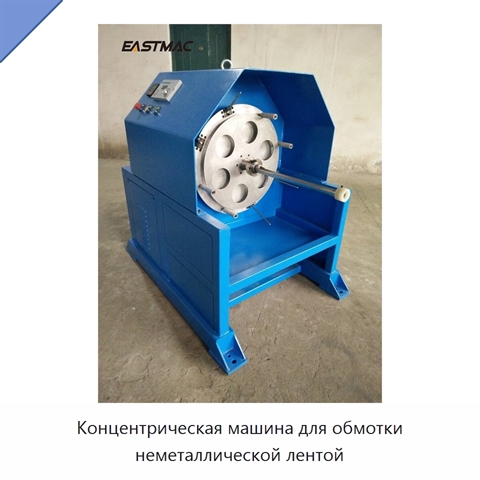

Концентрическая машина для обмотки неметаллической лентой

Машина выполняет обмотку полиэфирной лентой, нетканым полотном, слюдяной лентой, стеклотканью и полупроводящим полотном. Двухосевая магнитопорошковая муфта и цифровой контроллер регулируют натяжение обмоточного материала в диапазоне 0,5–10 кг; предусмотрены ручная настройка и автоматическое управление с сохранением постоянного усилия при переходе от полного рулона к пустому. Намоточная крестовина развивает скорость до 1000 об/мин, а шаг обмотки бесступенчато задается программированием ПЛК и сенсорным экраном. Диаметр кабельной жилы для обработки не превышает 40 мм. Накопитель оснащен шестью катушками; для катушки предусмотрены наружный диаметр 500 мм, диаметр отверстия 80 мм и ширина 20–80 мм, а толщина полиэтиленового обмоточного материала составляет 0,08–0,3 мм. Крестовину через синхронные шкивы приводит четырехполюсный частотно-регулируемый двигатель переменного тока мощностью 4,0 кВт с обратной связью от энкодера. Пневматический тормоз типа бабочка обеспечивает торможение, а регулируемая штанга с произвольным углом установки и направляющая трубка поддерживают стабильность и круглую форму обмотки. Подвижный защитный кожух оснащен электрической блокировкой двери по концевому выключателю. Панель управления включает аварийную остановку, пошаговую обмотку и переключатель управления дверью. В комплект входят подшипники, синхронные ремни, пневматические элементы, прибор обнаружения обрыва материала и фотоэлектрический датчик с напоминанием об окончании материала.
