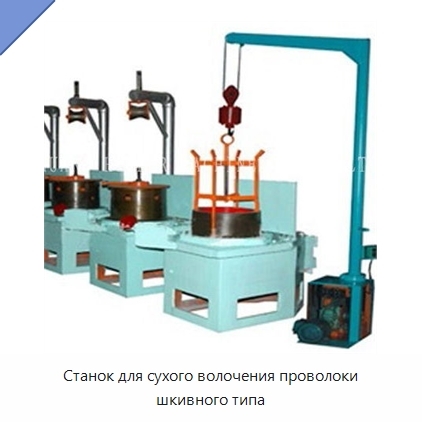

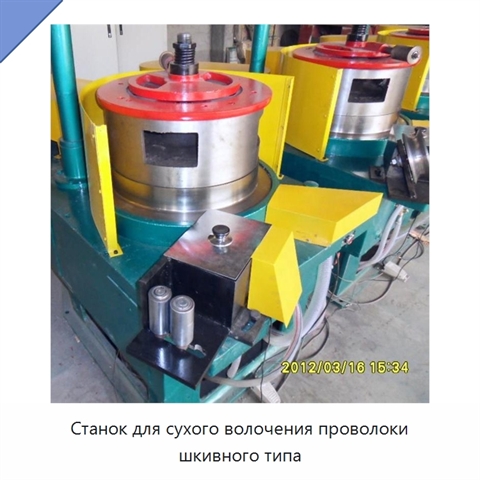

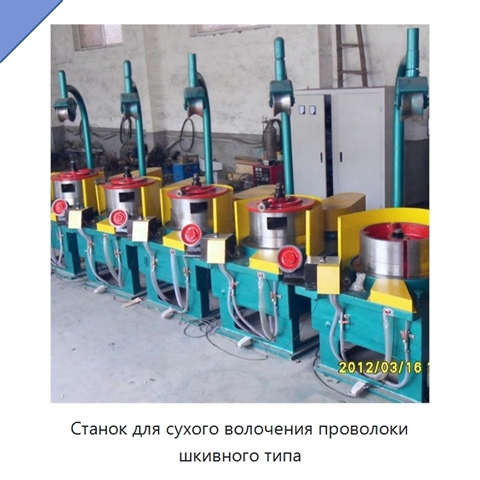

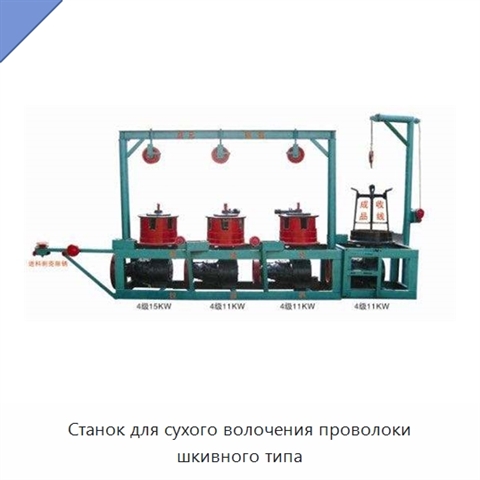

Станок для сухого волочения проволоки шкивного типа

Станок состоит из нескольких параллельно расположенных одноклетьевых блоков, работа которых управляется программой ПЛК. Скорость регулируется инвертором. В конструкцию входят волочильный барабан, мостовое устройство, волочильная коробка, шкивное устройство, система охлаждения, защитный кожух и рама. Поверхность барабана обработана до зеркального состояния; рабочая часть выполнена с применением карбида вольфрама, обладает твердостью и износостойкостью и не повреждает поверхность проволоки. Охлаждение осуществляется через щелевую систему во внутренней стенке и посредством непосредственного охлаждения коробки. Станок может работать с моталкой на катушку или моталкой барабанного типа. Для волочения предусмотрены отдельные операции грубого и тонкого прохода: проволока диаметром 5,5 после предварительной обработки может доводиться до диаметра 2,45, а затем до размеров 1,6, 1,2, 1,0, 0,9 и 0,8 мм. В зависимости от исполнения применяются барабаны диаметром 400 или 560 мм. Максимальная скорость волочения составляет 12 или 10 м/с, а мощность одного блока — 11 либо 18,5–22 кВт. Привод выполняется ременной передачей с одной или двумя ступенями, размотка — автоматически с демпфированием, приемка — с постоянным натяжением под управлением инвертора.
