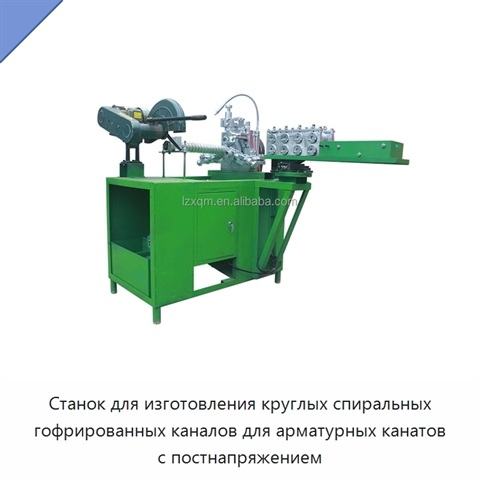

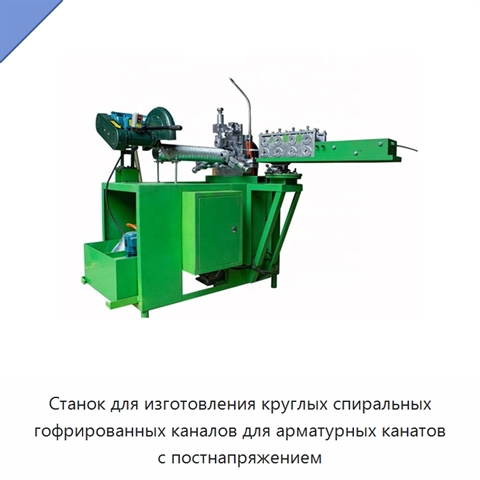

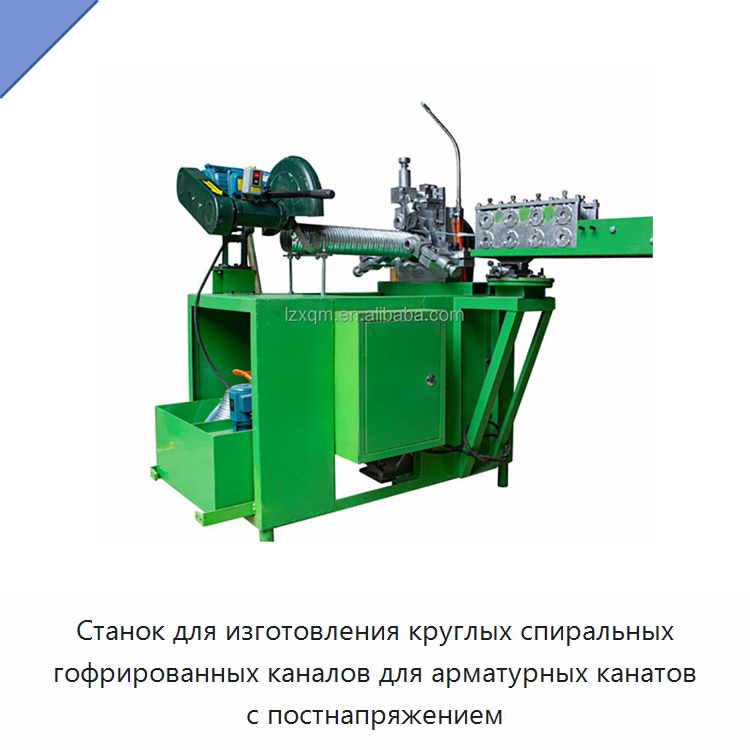

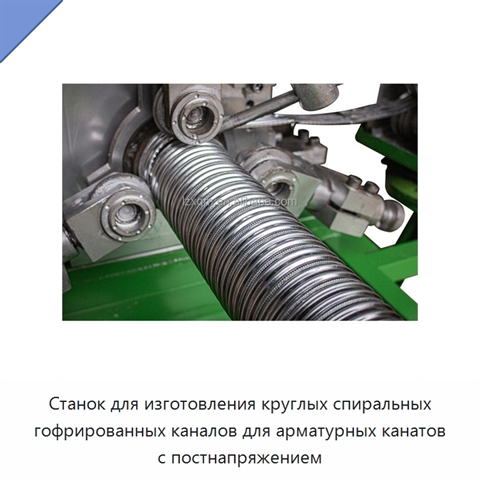

Станок для изготовления круглых спиральных гофрированных каналов для арматурных канатов с постнапряжением

Name: Станок для изготовления круглых спиральных гофрированных каналов для арматурных канатов с постнапряжением
SKU: 119-517

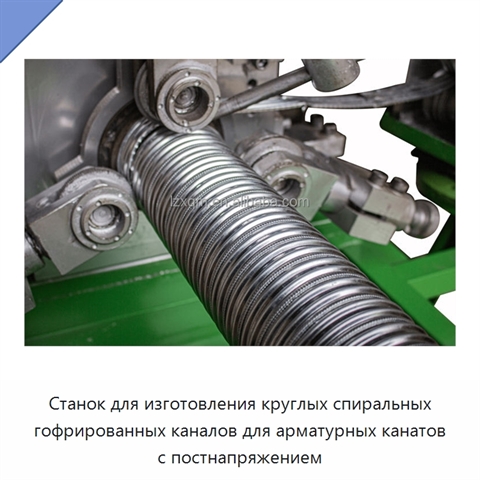

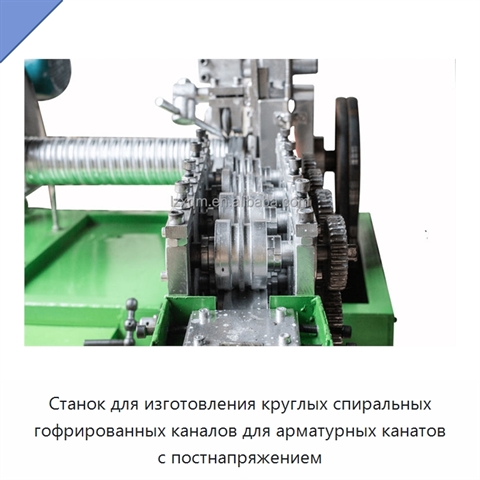

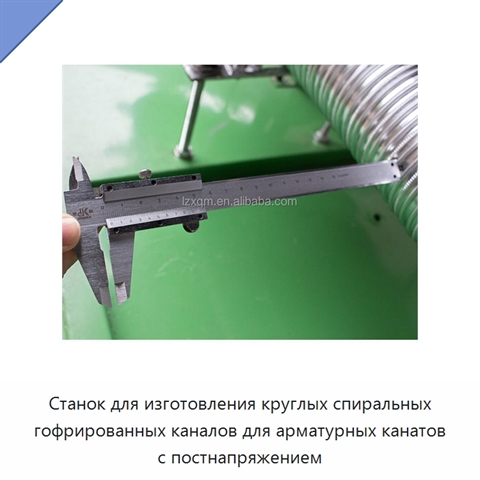

Станок предназначен для изготовления круглых спиральных гофрированных каналов для прокладки арматурных канатов с постнапряжением. При работе оцинкованная стальная полоса прокатывается и формуется в спиральную гофрированную трубу, применяемую в предварительно напряжённых конструкциях. Станок имеет компактную конструкцию, небольшие габариты и массу, поэтому подходит для выполнения операций на строительной площадке как в помещении, так и на открытом воздухе. Производительность составляет 500 м/ч. Для изготовления 1 м канала диаметром 50 мм расходуется 5,6 м стальной полосы шириной 36 мм и толщиной 0,25–0,4 мм; шаг гофрирования равен 28 мм. Пила с концевым выключателем позволяет отрезать трубы на заданную длину. Станок комплектуется 10 пресс-формами диаметром от 30 до 300 мм. Формируемый спиральный стальной канал характеризуется устойчивостью к протечкам и давлению, высокой прочностью и хорошей гибкостью.

Наименование производителя

High Quality 380V 50HZ 7.5-11KW Motor Power Prestressing Stainless Steel Corrugated Duct Machine XQV Brand Easy Operation Making, High Quality Diameter 70mm Galvanized Metal Corrugated Duct Machine Used for PT Strand Ducting, Spiral Corrugated Duct Making Machine, Prestressed Corrugated Steel Pipe Machine Post Tension Spiral Duct Machine 35-150 mm, Prestressed Spiral Corrugated Duct Machine for Making Round Duct, Galvanized Spiral Pipe Production Line Post Tension Corrugated Duct Machine

Задать вопрос Искать на Baidu

Какую задачу решает станок для изготовления гофрированных каналов

Станок для изготовления гофрированных каналов применяют на строительных площадках для выпуска круглых спиральных труб, используемых при прокладке арматурных канатов с постнапряжением.

Изготовление труб Натяжение конструкций

Характеристики ДХЯ-85(5В)

Модель (по базе 91Т)ДХЯ-85(5В)

Основные компонентыдвигатель, двигатель, сосуд под давлением, насос, электрический масляный насос системы смазки и охлаждения, двигатель резки, редуктор, двигатель, шестерня

Шаг гофрирования28 мм

Система резкипила с концевым выключателем для контроля длины

Частота50 Гц

Расход материала для канала диаметром 50 мм5,6 м стальной полосы на 1 м канала

Диапазон диаметров пресс-форм30–300 мм

Количество пресс-форм10 шт.

Материал обрабатываемых трубнержавеющая сталь

Мощность(Вт)7,5–11 кВт, 4 кВт, 1000 Вт

Скорость производства500 м/ч

Длина рулона стальной полосы1000–1600 м на рулон

Масса рулона стальной полосы1 тонна на рулон

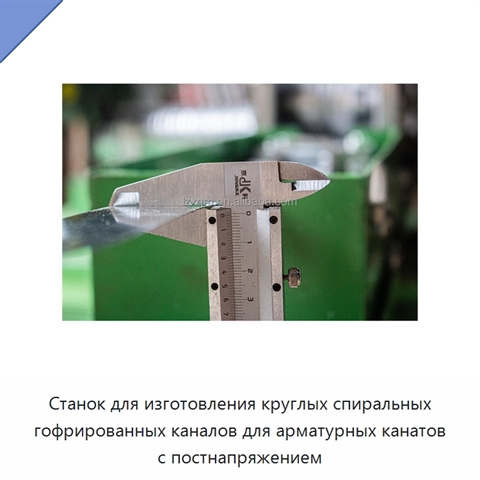

Толщина стальной полосы0,25–0,4 мм

Ширина стальной полосы36 мм

Типстанок для формования труб

Напряжение380 В

Станок для изготовления гофрированных каналов - гибкость поставки.

Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ДХЯ-85(5В) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
