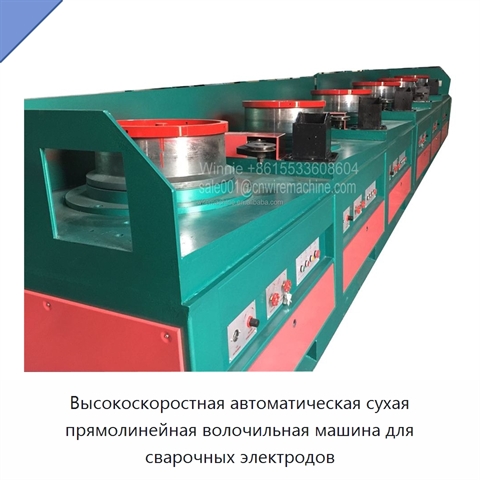

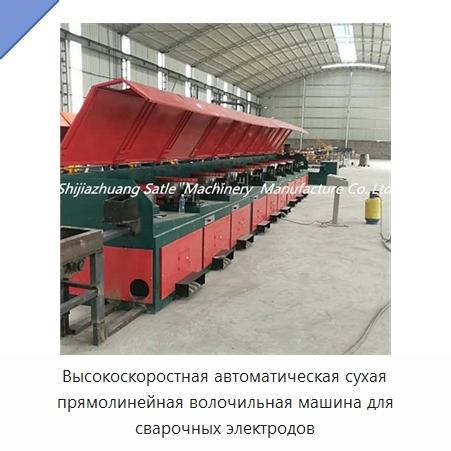

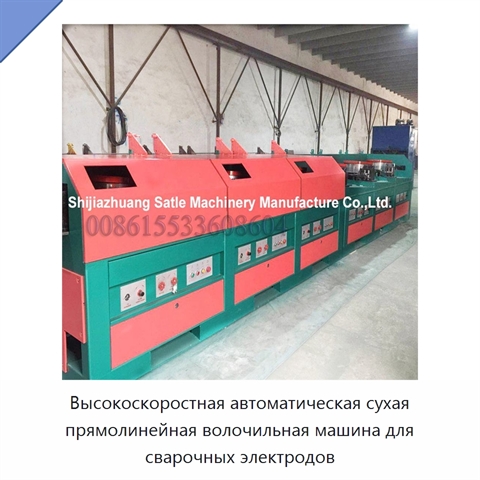

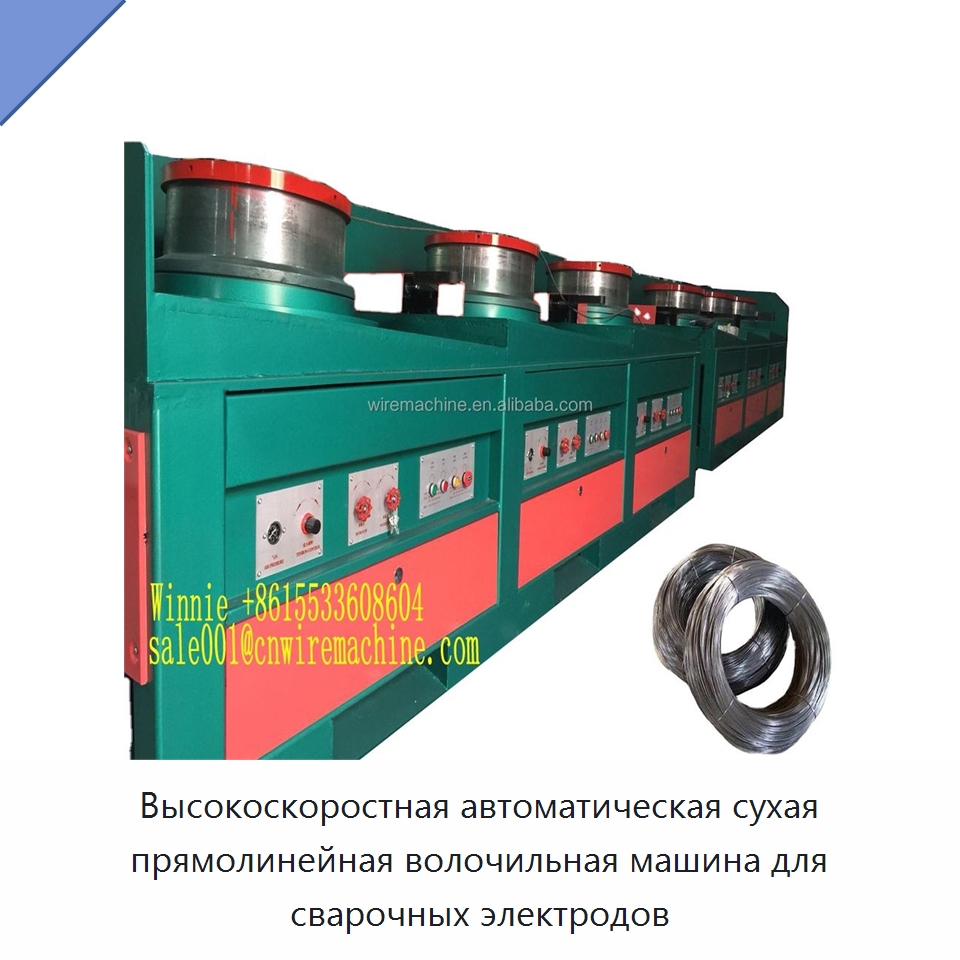

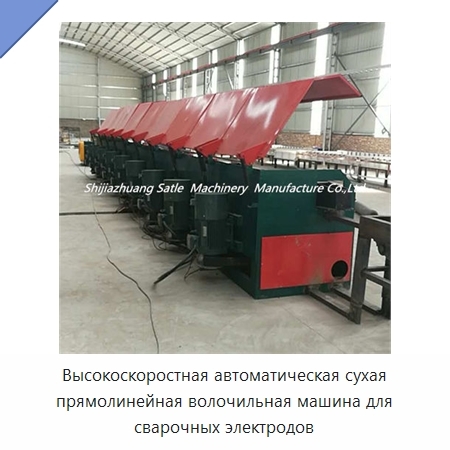

Высокоскоростная автоматическая сухая прямолинейная волочильная машина для сварочных электродов

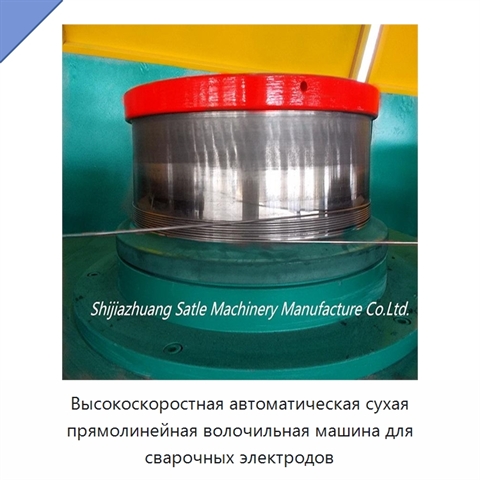

Волочильная машина оснащена капстанами (барабанами) с рабочей поверхностью, покрытой напылением карбида вольфрама; ресурс поверхности составляет не менее 26 000 ч. Высота капстана — 280 мм, высота слоя напыления — 80 мм, толщина слоя — 2 мм. Температура капстана не превышает 80 °C, шероховатость рабочей поверхности составляет менее 0,8 мкм. Перед каждым капстаном размещены кнопки для регулировки натяжения. Охлаждение выполняется водой через узкую щель с водостойкой и антикоррозионной обработкой. Расход воды составляет 6 м³/ч при давлении не менее 0,25 МПа, расход воздуха — 1,5 м³/ч при давлении не менее 0,6 МПа. Волочильная матрица имеет сварную конструкцию, а направляющее колесо и направляющий ролик покрыты напылением карбида вольфрама. Матрица разделена на полость для смазочного порошка и водоохлаждаемую полость с автоматическим протоком воды. Система управления включает ПЛК, инвертор и низковольтную электрическую аппаратуру. Двигатель с инверторным управлением мощностью 22 кВт оснащён тормозом для остановки и предотвращения вращения в противоположном направлении; тормоз изготовлен из высокопрочного чугуна.

Наименование производителя

High speed automatic dry straight line wire drawing machine for welding electrode LZ560
