Артикул: 398-109
Модель: ГШЮ-77(7В)
Секция: Дополнительная

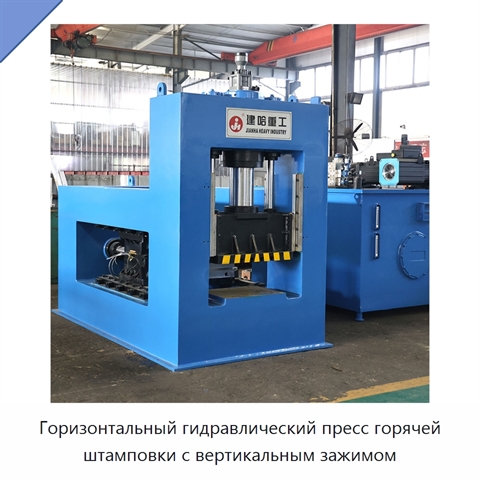

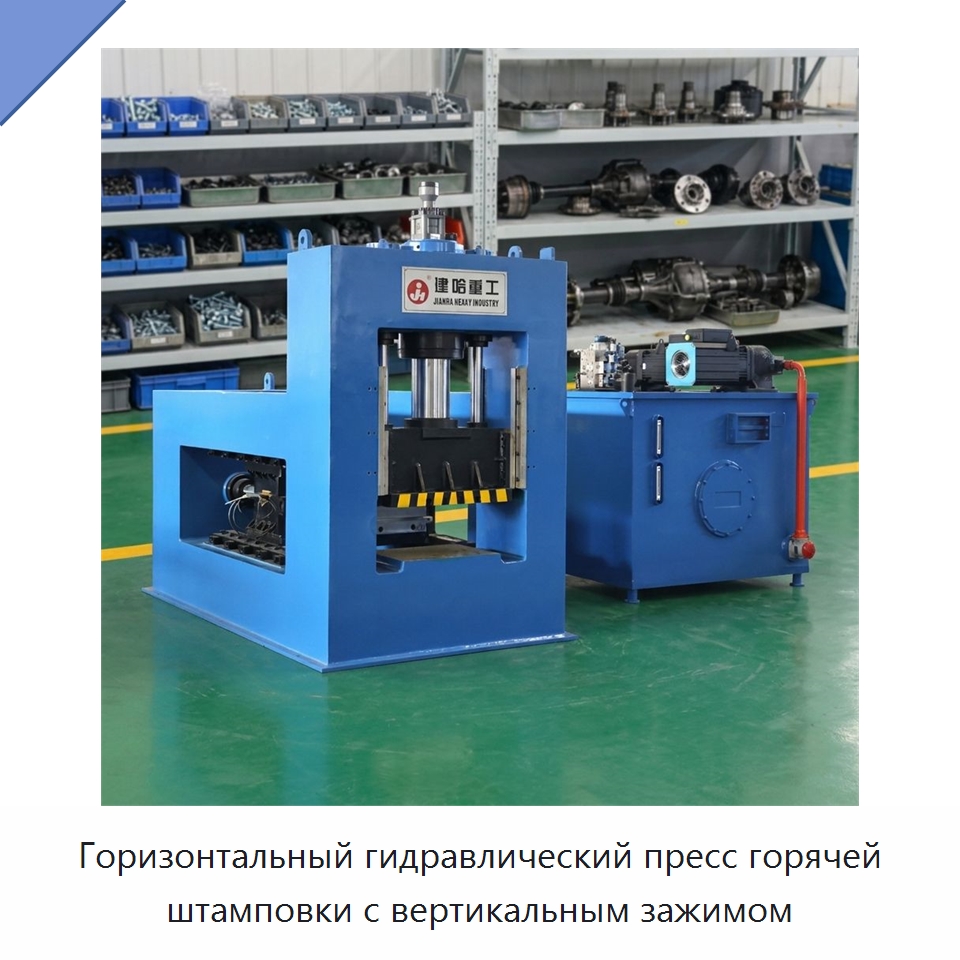

Горизонтальный гидравлический пресс горячей штамповки с вертикальным зажимом

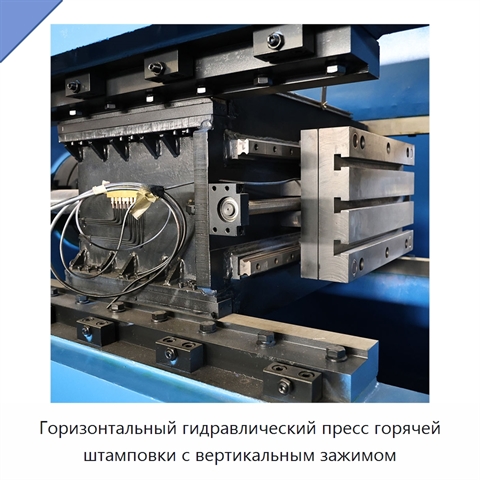

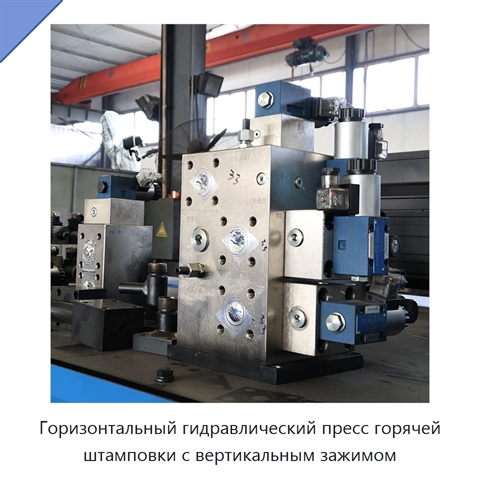

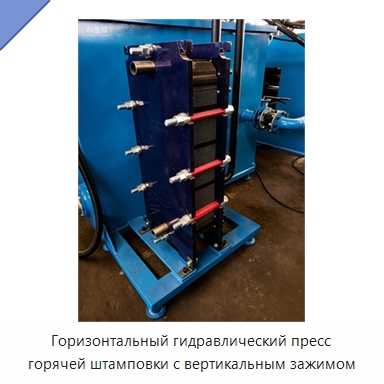

Горизонтальный гидравлический пресс выполняет горячее формование длинных заготовок посредством осадки, вытяжки, прошивки, закрытой штамповки и многонаправленного выдавливания. Конструкция включает горизонтальный штамповочный цилиндр, вертикальный зажимной цилиндр, штамп, ползун, гидравлическую станцию, систему управления, выносной кнопочный пост, автоматическое водяное охлаждение формы и систему смазки. Станина изготовлена в виде цельной рамы из стальных плит, сваренных в среде защитного газа, и рассчитана на непрерывную работу продолжительностью до 20 часов. Цельносварной стальной ползун снабжён износостойкими латунными пластинами по четырём углам. Управление поддерживает ручную регулировку и полуавтоматический режим; для настройки используется промышленный сенсорный светодиодный экран с программируемым логическим контроллером. Доступны две конфигурации с горизонтальным усилием штамповки 1600 или 1000 кН и вертикальным усилием зажима 1000 или 630 кН соответственно. Рабочее давление составляет 25 МПа. Для этих конфигураций высота раскрытия вертикального ползуна равна 700 или 600 мм, его ход — 300 или 260 мм, а ход горизонтального ползуна — 500 или 450 мм. Размер рабочей поверхности составляет 600 × 500 или 500 × 450 мм. Максимальная скорость быстрого перемещения ползунов достигает 200 или 180 мм/с, скорость рабочего хода находится в пределах 30–100 или 30–90 мм/с.
Задать вопрос Искать на Baidu
Какую задачу решает горизонтальный гидравлический пресс горячей штамповки

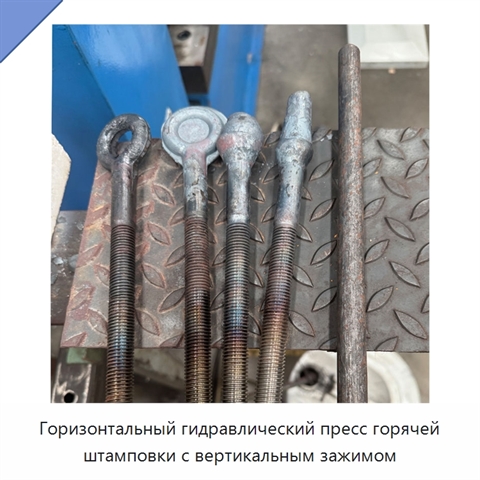

Горизонтальный гидравлический пресс горячей штамповки используется для серийного изготовления автомобильных полуосей, приводных и шлицевых валов.
Характеристики ГШЮ-77(7В)
Модель (по базе 91Т)ГШЮ-77(7В)
Ключевые преимуществавысокая точность, высокий уровень безопасности
Тип станкагидравлический пресс горячей штамповки
Тип гидросистемысервогидравлическая, обычная
Напряжение220 В/380 В/415 В
Горизонтальный гидравлический пресс горячей штамповки - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ГШЮ-77(7В) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ГШЮ-77(7В) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата актуализации информации: 08.09.26
Производитель и параметры оборудования проверены.
Люди, которые искали Горизонтальный гидравлический пресс горячей штамповки, также смотрели:

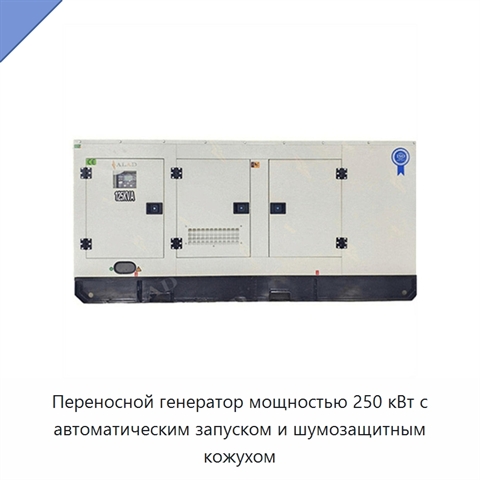

Переносной генератор мощностью 250 кВт с автоматическим запуском и шумозащитным кожухом
