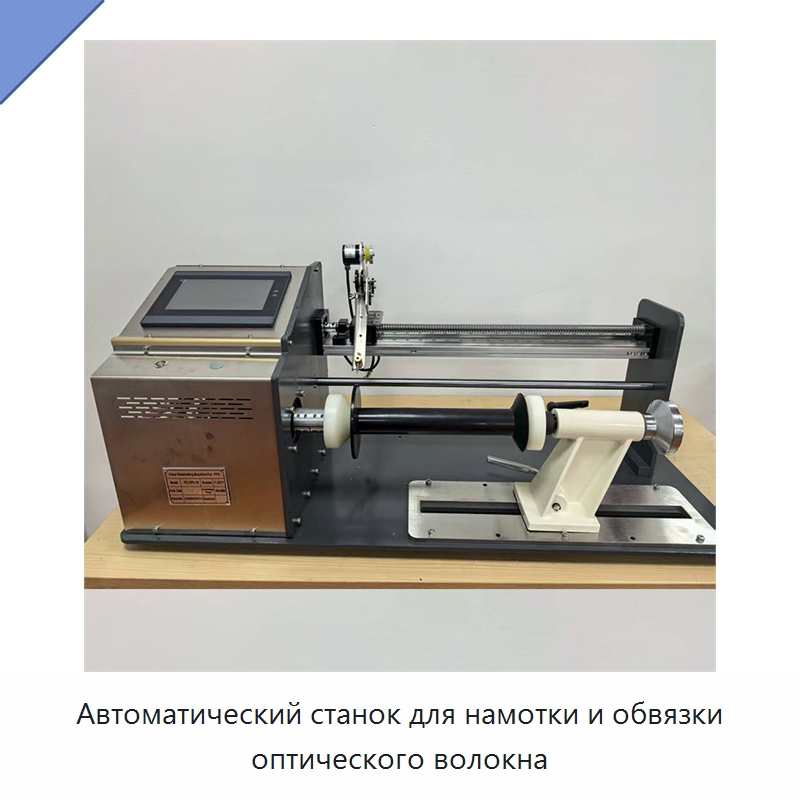

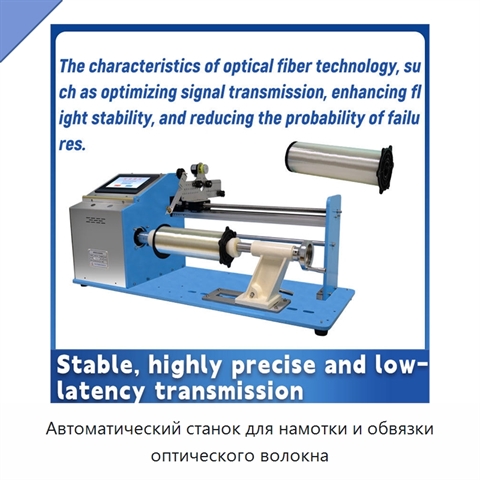

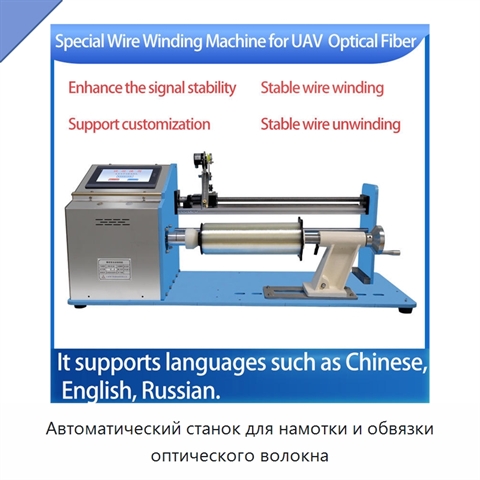

Автоматический станок для намотки и обвязки оптического волокна

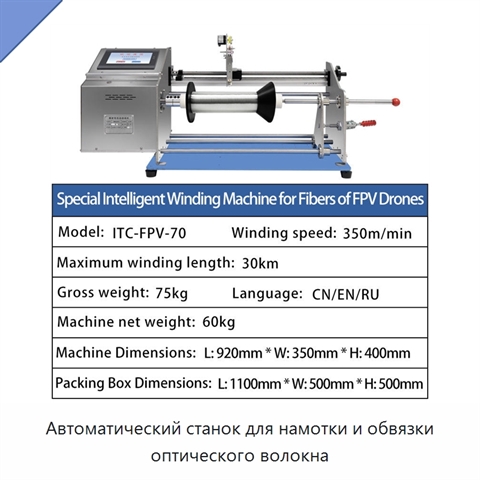

Автоматический станок выполняет намотку и обвязку оптического волокна со скоростью 350 м/мин. Рабочая ширина катушки составляет 400 мм, диапазон диаметра рулона — 30–300 мм, а высокомощный моторный привод обеспечивает вращение со скоростью 2400 об/мин. Максимальная длина намотки достигает 30 км, а контроль метража выполняется высокоточной системой измерения длины. Механический натяжитель стабилизирует натяжение линии и может быть дополнен магнитным вариантом. Динамическое управление регулирует скорость в реальном времени. При запуске и остановке применяется эс-образный профиль разгона и торможения, снижающий инерционную погрешность и вероятность обрыва волокна. Керамические проходные элементы защищают целостность волокна, а керамическое направляющее колесо предотвращает его потерю. Предусмотрена односторонняя послойная намотка с последовательным наращиванием слоёв. Управление осуществляется через сенсорный экран диагональю 177,8 мм; одним нажатием интерфейс переключается между китайским, английским и русским языками. Входное напряжение находится в диапазоне 100–240 В. Габариты корпуса составляют 920 × 350 × 400 мм в порядке длина × ширина × высота, размеры упаковки — 1000 × 450 × 600 мм. Масса нетто равна 60 кг, масса брутто — 80 кг. Станок поддерживает непрерывное серийное производство и совместим с изгибостойким оптическим волокном.
