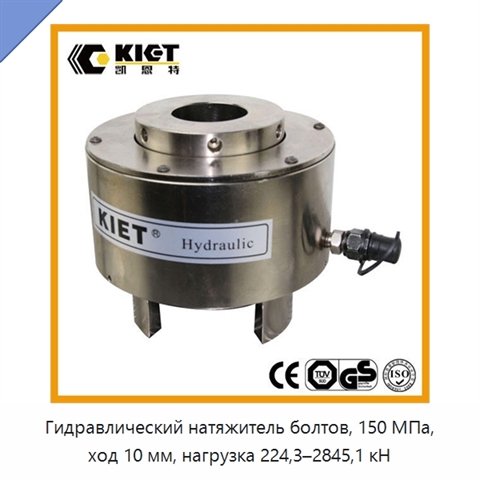

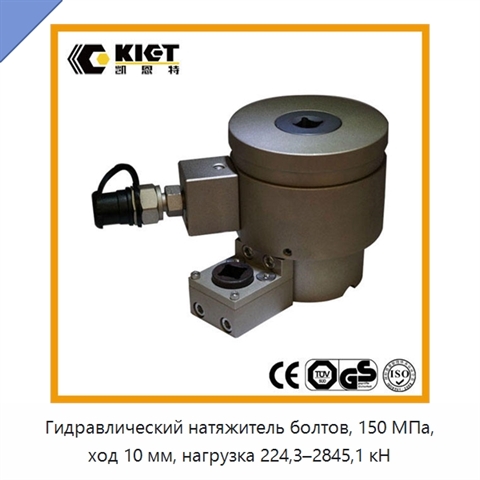

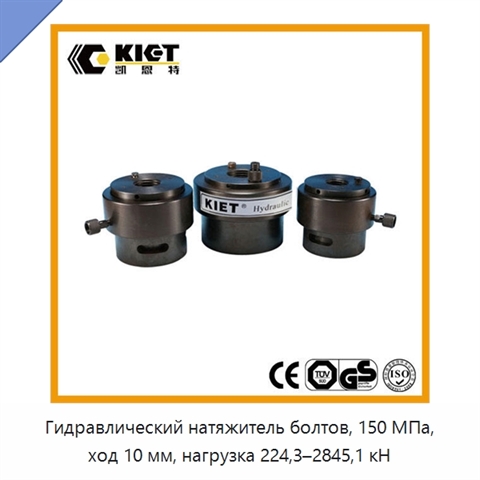

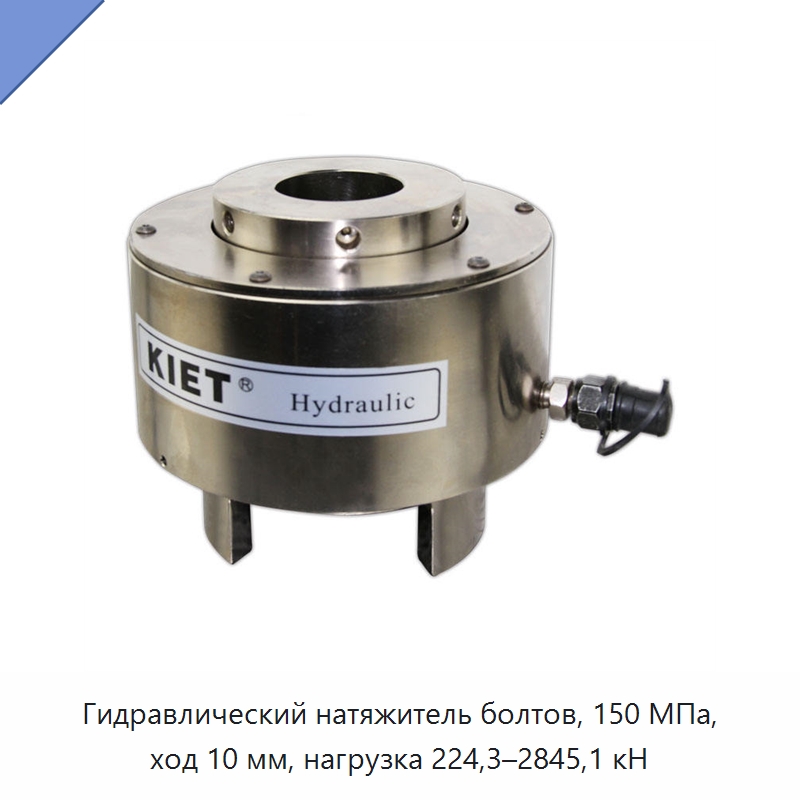

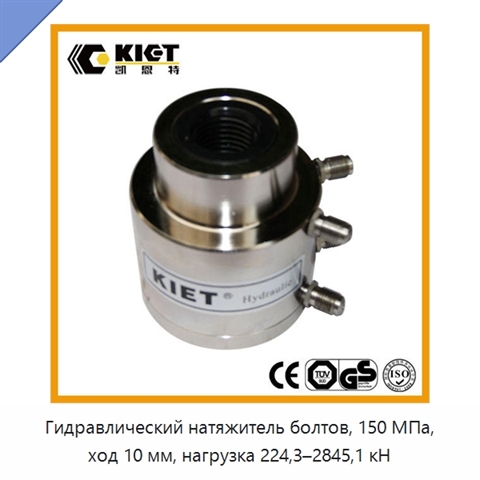

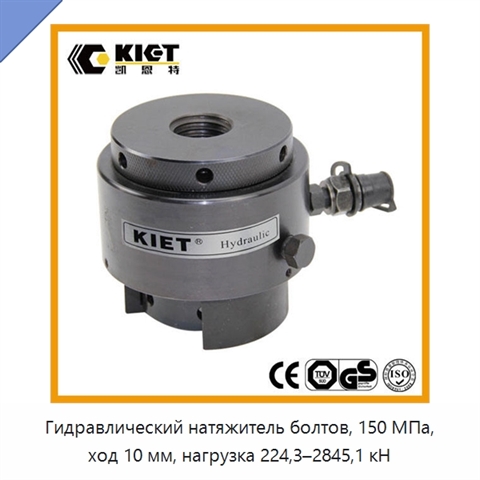

Гидравлический натяжитель болтов, 150 МПа, ход 10 мм, нагрузка 224,3–2845,1 кН

Гидравлический натяжитель болтов предназначен для осевого натяжения резьбовых крепежных соединений. Инструмент работает при максимальном давлении 150 МПа и при давлении 1500 бар развивает максимальную нагрузку от 224,3 до 2845,1 кН. Ход всех типоразмеров составляет 10 мм. Конструкция оснащена защитой от превышения хода и механизмом пружинного возврата, компенсирует перекос и обеспечивает эффективное уплотнение. В состав узла входят гидроцилиндр, опорный мост, регулировочное кольцо и натяжная головка. Диапазон резьбы составляет от M16×2 до M95×6, а диапазон болтов — M20–M115. Расстояние для болта находится в пределах 55–181 мм, минимальная высота — 164–322 мм. Масса натяжной головки в зависимости от исполнения составляет 1,01–22,28 кг, а масса инструмента в сборе — 3–27,8 кг. Диапазон тягового усилия составляет 338–3793 кН. Исполнения для разных размеров резьбы имеют одинаковый ход, но различаются высотой, массой натяжной головки и допустимой нагрузкой.
Наименование производителяKIET Brand Hydraulic Bolt Tensioner
Задать вопрос Искать на Baidu

Какую задачу решает гидравлический натяжитель болтов 150 МПа

Гидравлический натяжитель болтов применяется для создания осевого усилия при контролируемой затяжке резьбовых соединений промышленного оборудования.

Характеристики ПЗ-77

Модель (по базе 91Т)ПЗ-77
Масса в сборе3–27,8 кг
Расстояние между болтами55–181 мм
Диапазон размеров болтовM20–M115
Функциональные особенностизащита от превышения хода, пружинный возврат, компенсация перекоса, эффективное уплотнение
Основные компонентыгидроцилиндр, опорный мост, регулировочное кольцо, натяжная головка
Максимальная нагрузка при 1500 бар224,3–2845,1 кН
Максимальное рабочее давление150 МПа
Минимальная высота164–322 мм
Ход10 мм
Тяговое усилие338–3793 кН
Масса натяжной головки1,01–22,28 кг
Спецификация резьбыот M16×2 до M95×6
Типгидравлический инструмент для болтовых соединений
Напряжениеиндивидуально настраиваемое
Гидравлический натяжитель болтов 150 МПа изготавливается в различных исполнениях, типоразмерах и комплектациях. Технические характеристики ПЗ-77 могут быть изменены под требования заказчика.

Дата последней проверки актуальности информации: 30.07.26

Производитель и характеристики проверены.

Люди, которые искали Гидравлический натяжитель болтов 150 МПа, также смотрели:

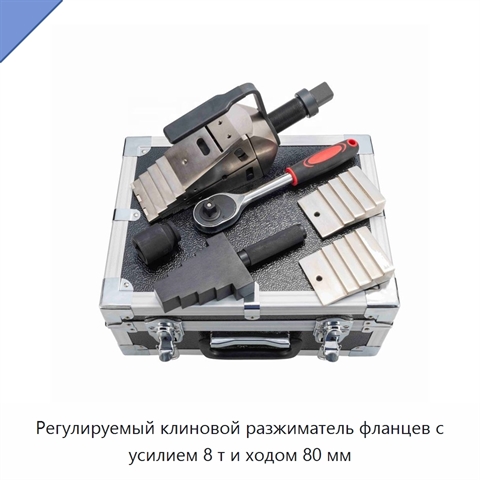

Регулируемый клиновой разжиматель фланцев с усилием 8 т и ходом 80 мм+5 фото

Регулируемый клиновой разжиматель фланцев с усилием 8 т и ходом 80 мм

Модель: УХ-173
Регулируемый клиновой разжиматель служит для разъединения фланцев. Инструмент изготовлен из стали и легированной стали, имеет номинальное усилие 8 т, рабочее давление 700 бар и ход 80 мм. Электрогидравлическое исполнение рассчитано на напряжение 240 В или 220/380 В.

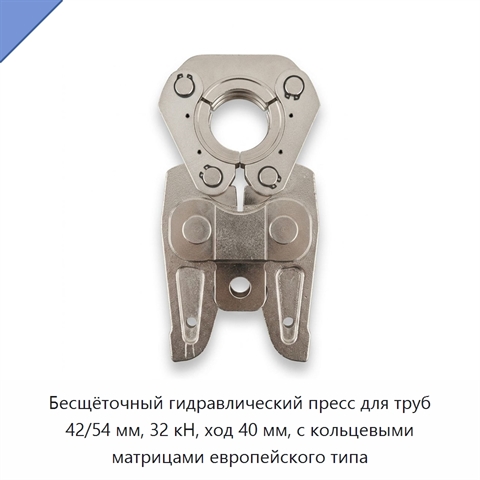

Бесщёточный гидравлический пресс для труб 42/54 мм, 32 кН, ход 40 мм, с кольцевыми матрицами европейского типа+5 фото

Бесщёточный гидравлический пресс для труб 42/54 мм, 32 кН, ход 40 мм, с кольцевыми матрицами европейского типа

Модель: ДЮЦ66
Бесщёточный гидравлический пресс служит для обжима медных труб и труб из нержавеющей стали совместимого диаметра 42/54 мм. Усилие обжима составляет 32 кН, ход — 40 мм. Пресс выполнен из легированной стали и оснащён кольцевыми матрицами европейского типа. Электрогидравлический инструмент работает при

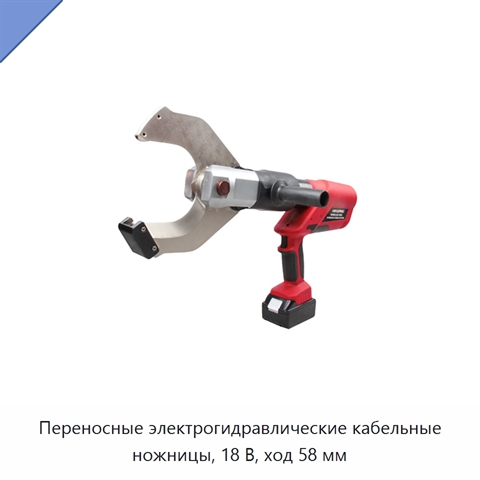

Переносные электрогидравлические кабельные ножницы, 18 В, ход 58 мм+3 фото

Переносные электрогидравлические кабельные ножницы, 18 В, ход 58 мм

Модель: ХДТ-9
Переносные электрогидравлические кабельные ножницы предназначены для резки крупных кабелей. Инструмент выполнен в портативном формате, поэтому его можно переносить к месту проведения кабельных работ. Питание электрической части обеспечивает аккумулятор напряжением 18 В. Электрогидравлический рабочий

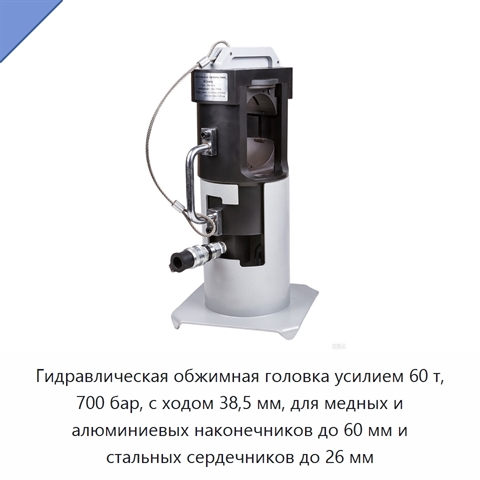

Гидравлическая обжимная головка усилием 60 т, 700 бар, с ходом 38,5 мм, для медных и алюминиевых наконечников до 60 мм и стальных сердечников до 26 мм+4 фото
