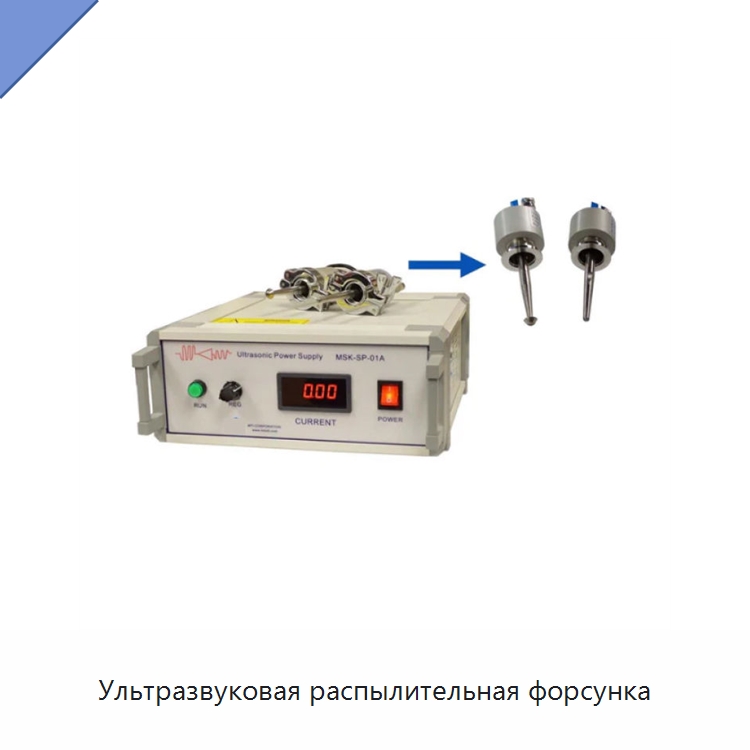

Ультразвуковая распылительная форсунка

Ультразвуковая энергия разрушает жидкость с образованием капель размером несколько микрометров. Распыление возможно при низкой вибрационной энергии под действием силы тяжести и сжатого воздуха низкого давления. Ультразвуковой генератор получает питание 208–240 В переменного тока с частотой 50/60 Гц; для сети 110 В может применяться трансформатор. Выходная мощность регулируется в диапазоне 0–130 Вт, а постоянная ультразвуковая частота составляет 40 кГц. Три уровня 1, 2 и 3 соответствуют значениям тока 0,05, 0,06–0,07 и 0,08. Пьезоэлектрический преобразователь изготовлен из кристалла цирконата-титаната свинца, имеет диаметр 25 мм, а его кабель имеет длину 2,5 м. Две распылительные форсунки выполнены из титанового сплава: цилиндрическая формирует более узкую зону диаметром около 2 см, коническая — более широкую зону диаметром около 4 см. Быстрозажимное соединение подключает распылительную головку к порту; максимальная температура составляет 70 °C. Скорость распыления равна 5–40 мл/мин, диапазон вязкости жидкости — 1–100 мПа·с. Угол конусности форсунки находится между 7° и 12° без включения границ. Средний размер капель зависит от вязкости раствора и составляет менее 25 мкм. Для подачи раствора требуется шприцевой насос.
