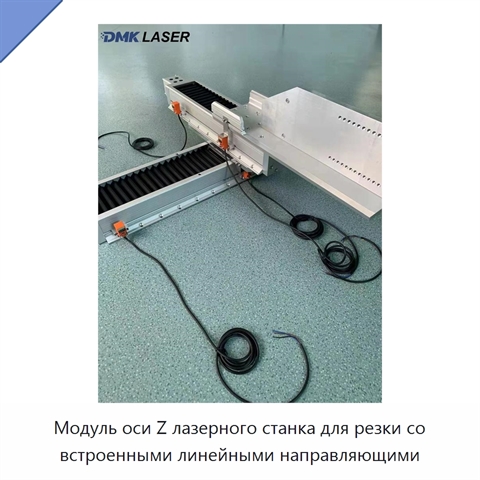

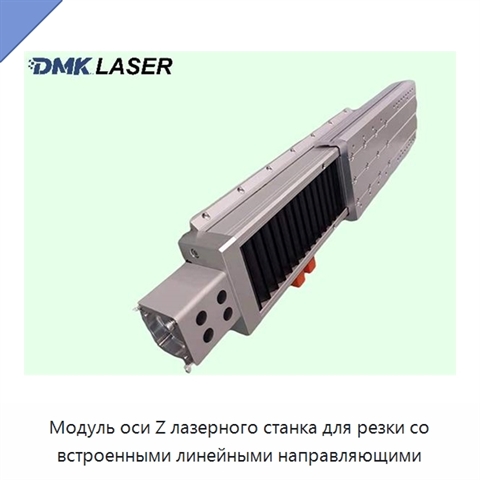

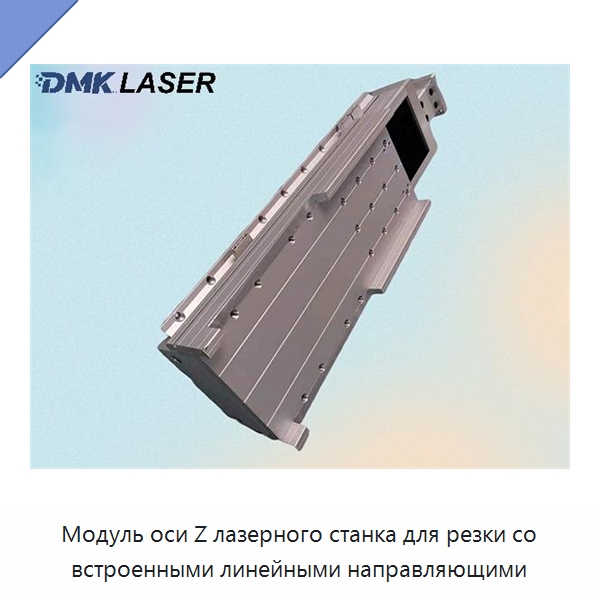

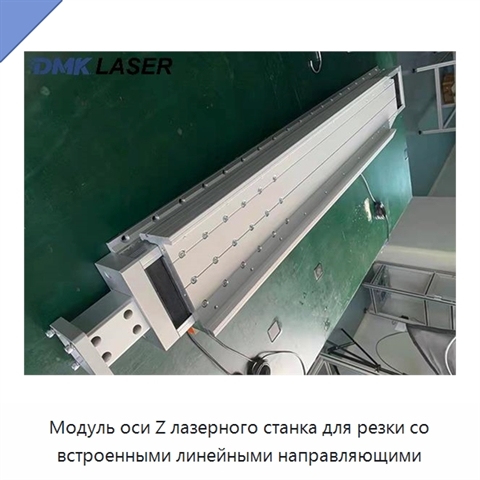

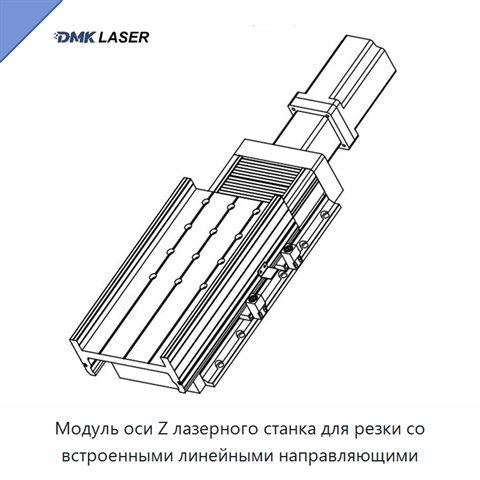

Модуль оси Z лазерного станка для резки со встроенными линейными направляющими

Модуль оси Z выполнен в виде одноосевого манипулятора с шарико-винтовой передачей. Передача преобразует вращательное движение в линейное и обратно; точное перемещение обеспечивается качением шариков между винтом и гайкой. Для плавной работы используется консистентная смазка. Низкое трение уменьшает приводной момент примерно до одной трети по сравнению с винтовой передачей скольжения. Предварительный натяг устраняет боковой зазор и повышает жесткость системы, а малый пусковой момент обеспечивает быстрый запуск без ползучести. Повторяемая точность позиционирования составляет ±0,02 мм для класса C и ±0,01 мм для класса P. Приводной механизм класса C имеет винт диаметром 16 мм, класс C7; в исполнении класса P используется шлифованный винт диаметром 16 мм, класс C5. Грузовой механизм выполнен на двух направляющих. Основание изготовлено из твердого экструдированного алюминия, точность монтажной поверхности не превышает 0,05 мм. Полностью герметичный гофрированный защитный кожух блокирует дым и частицы, возникающие при резке, и подходит для тяжелых условий эксплуатации. Предусмотрены исполнения 110SF, 134SF и 182SF для режущих головок мощностью соответственно 500-3000 Вт, 3000-6000 Вт и 6000-20000 Вт. Диапазон хода составляет 100-500 мм, варианты шага винта — 5, 10 и 20 мм, максимальной скорости — 250, 500 и 1000 мм/с. Максимальная нагрузка по горизонтали и вертикали соответственно составляет: для 110SF — 60/50/40 кг и 40/35/20 кг, для 134SF — 80/80/60 кг и 40/35/30 кг, для 182SF — 200/200/160 кг и 120/120/80 кг.
