Артикул: 140-058
Модель: ЛШЭ-19(5В)
Секция: Дополнительная

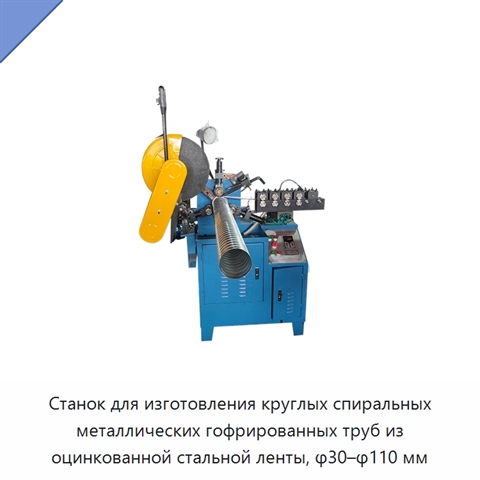

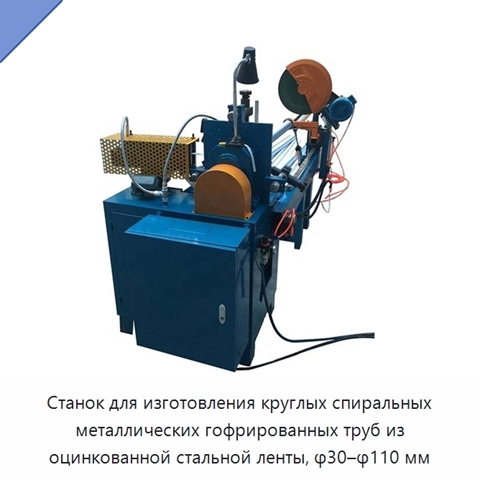

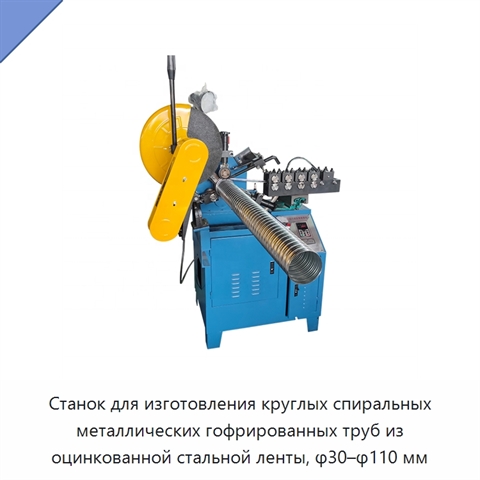

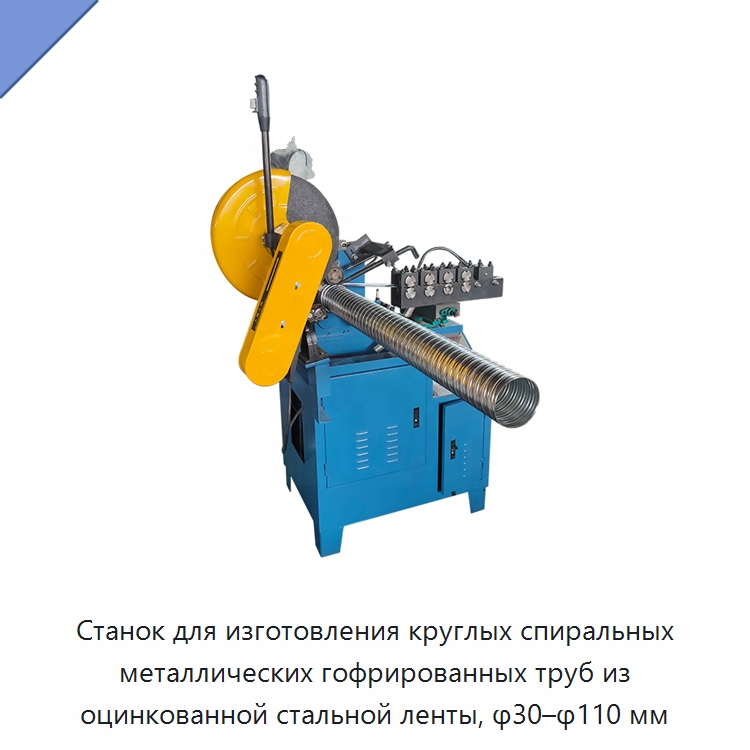

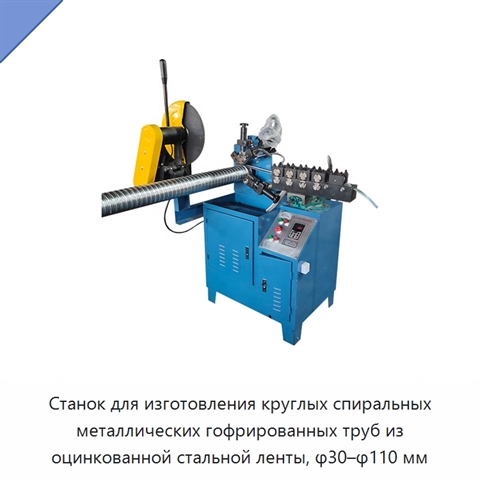

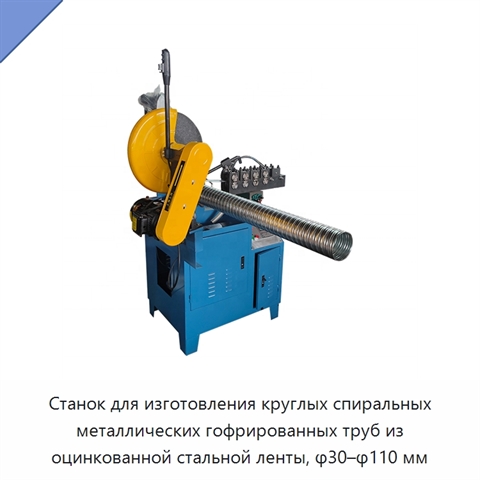

Станок для изготовления круглых спиральных металлических гофрированных труб из оцинкованной стальной ленты, φ30–φ110 мм
Станок формирует круглые спиральные металлические гофрированные трубы из рулонной оцинкованной стальной ленты для устройства резервных каналов в предварительно напряжённых бетонных конструкциях. Лента протягивается двумя прямозубыми шестернями, находящимися в зацеплении с косозубым колесом на валу-сердечнике, проходит через четыре группы роликов для образования волн и отбортовок, навивается на сердечник, после чего соединяется прижимным колесом с подрезкой и обжатием. Вал-сердечник приводится двигателем с бесступенчатой регулировкой скорости. Мощность составляет 4,5 кВт, напряжение — 380 В, частота вращения — 2840 об/мин. Станок рассчитан на фиксированную ширину ленты 36 мм и выпускает трубы диаметром φ30–φ110 мм с шагом 28 мм. Производительность составляет 4–6 м/мин, расход — 12 л/мин. Габаритные размеры — 1600 × 1300 × 1600 мм, масса — 200 кг. Материалами обрабатываемых труб служат углеродистая и нержавеющая сталь. Основными компонентами являются ПЛК и двигатели.
Задать вопрос Искать на Baidu
Какую задачу решает станок для изготовления спиральных гофрированных труб
Станок для изготовления спиральных гофрированных труб применяется на строительных площадках и предприятиях для централизованного выпуска металлических каналов, закладываемых в предварительно напряжённые бетонные конструкции.
Характеристики ЛШЭ-19(5В)
Модель (по базе 91Т)ЛШЭ-19(5В)
Основные компонентыПЛК, двигатель, двигатель
Материал обрабатываемых трубуглеродистая сталь, нержавеющая сталь
Мощность(Вт)4,5 кВт
Производственная мощность4–6 м/мин
Типлиния производства труб
Напряжение380 В
Станок для изготовления спиральных гофрированных труб - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию ЛШЭ-19(5В) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию ЛШЭ-19(5В) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Дата последней проверки актуальности информации: 10.08.26
Производитель и технические характеристики подтверждены.
