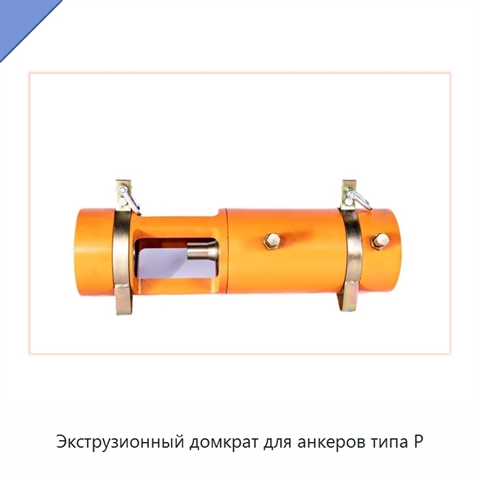

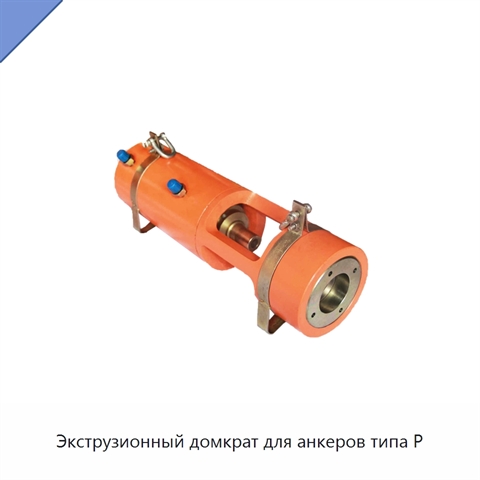

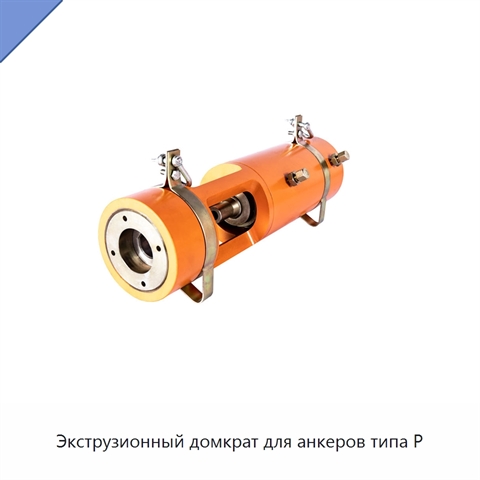

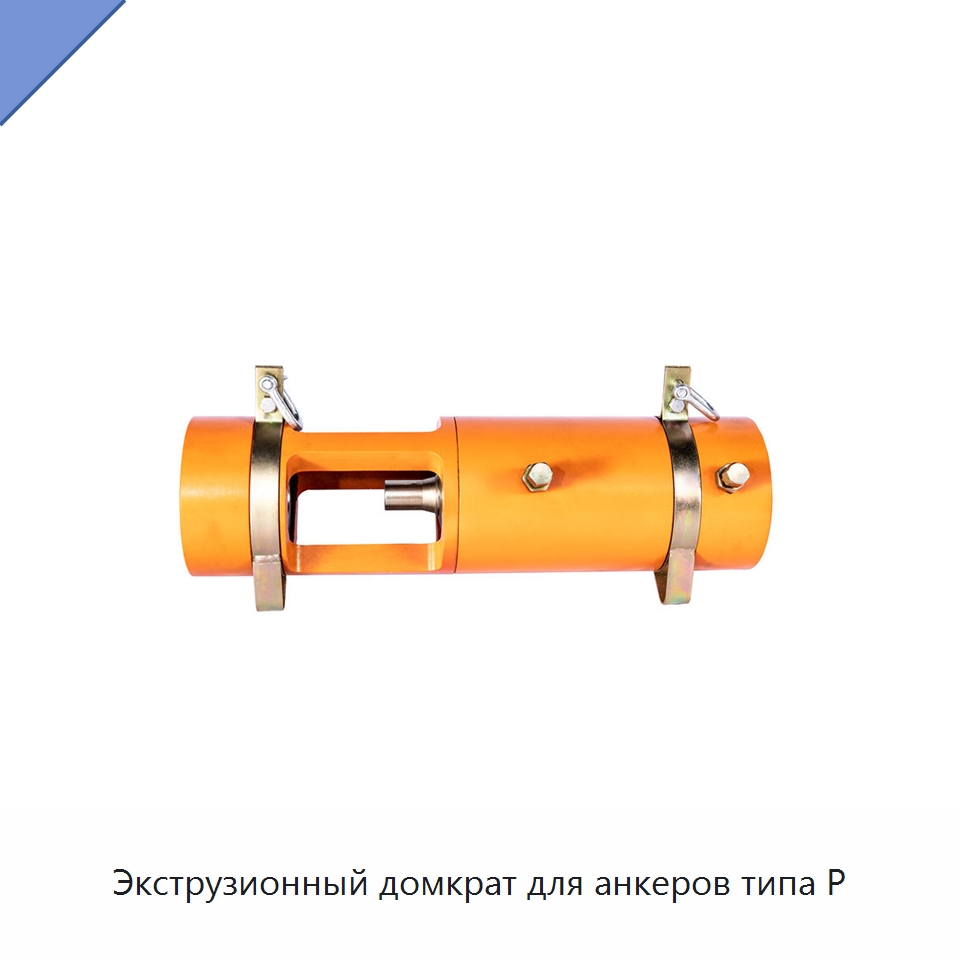

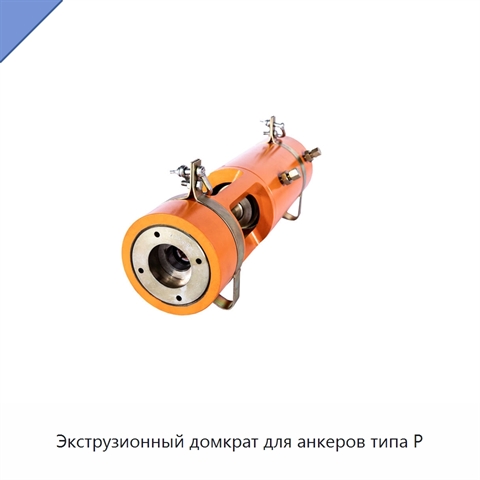

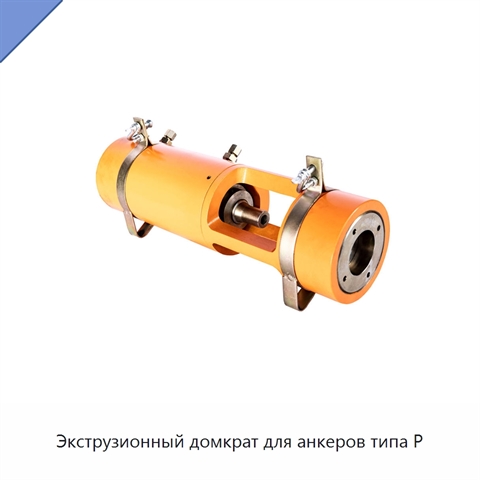

Экструзионный домкрат для анкеров типа P

В конструкции применены новые технологии уплотнения, специальные технологические решения и оптимизированные расчёты, направленные на совершенствование устройства. Экструзионные матрицы и верхние головки являются сменными: подбор соответствующих элементов позволяет работать со стальными прядями разных спецификаций. Для четырёх исполнений номинальное усилие экструзии составляет соответственно 494, 503, 566 и 904 кН, а номинальное давление масла — 52, 50, 50 и 45 МПа. Площадь экструзионного поршня равна 0,95×10⁻², 1,005×10⁻², 1,131×10⁻² и 2,01×10⁻² м² соответственно; площадь возвратного поршня — 0,314×10⁻², 0,495×10⁻², 0,495×10⁻² и 0,471×10⁻² м². Давление масла при возврате для всех исполнений составляет менее 25 МПа. Ход экструзии равен 150 мм для первых трёх исполнений и 180 мм для четвёртого. Масса составляет соответственно 47, 54, 53 и 90 кг, а габаритные размеры — 531×⌀150×230, 534×⌀160×240, 534×⌀168×240 и 630×⌀195×270 мм. Совместимые диаметры стальных прядей: 13 и 15 мм для первых двух исполнений, 18 мм для третьего и 22 мм для четвёртого.

Наименование производителя

Lingqiao GYJ Extruding P Type Prestressed Anchorage Special Extruding Jack
