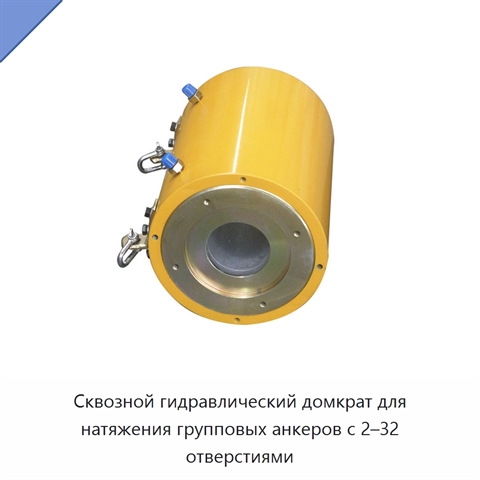

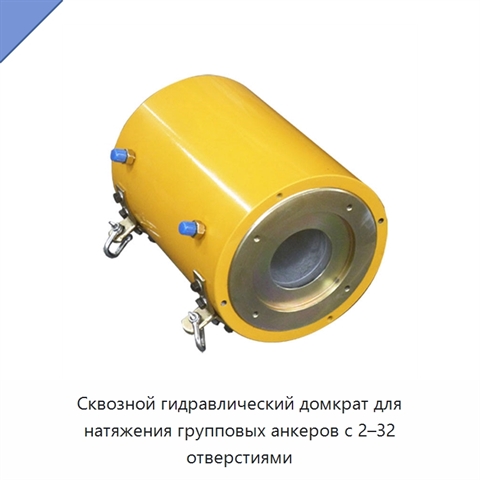

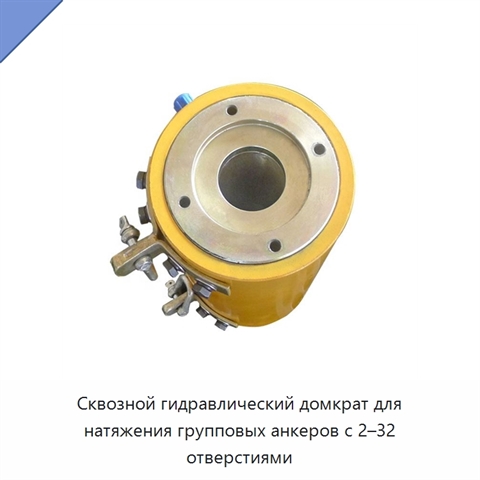

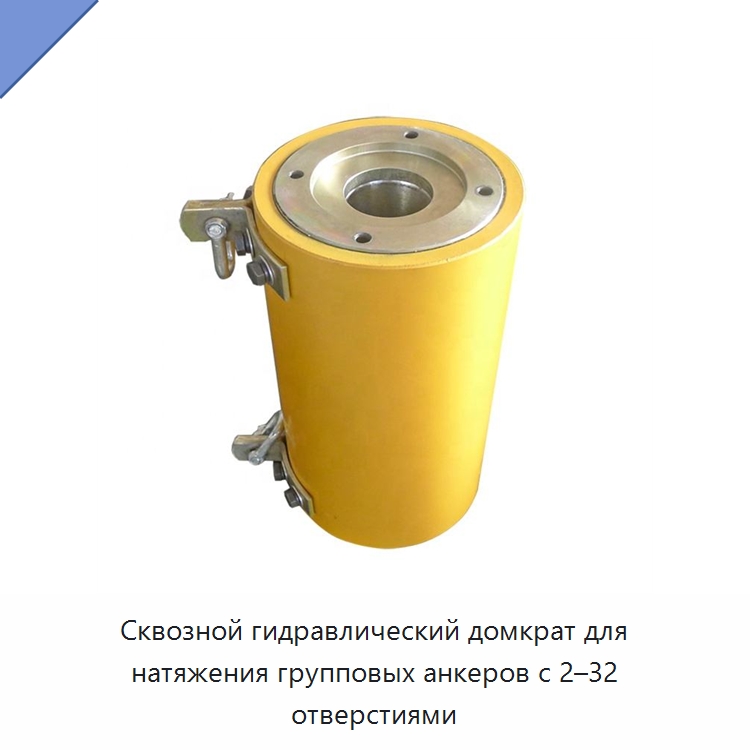

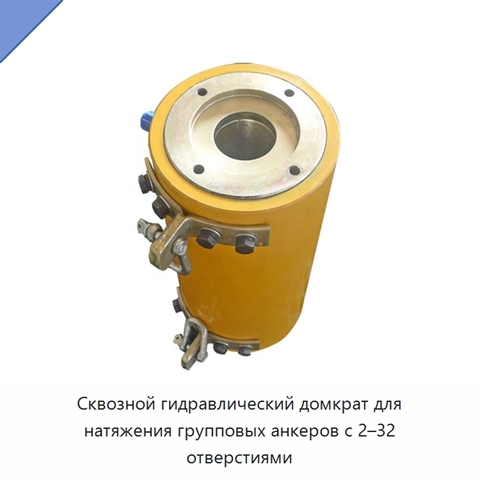

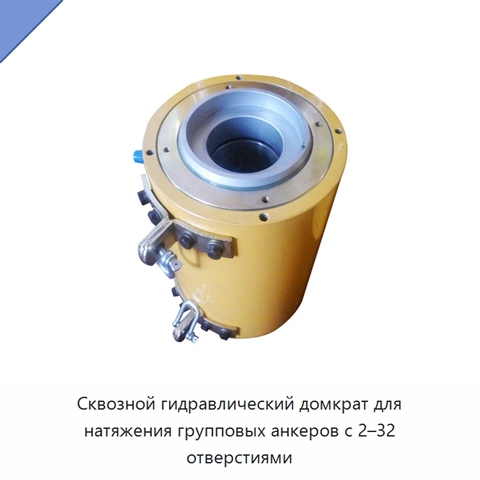

Сквозной гидравлический домкрат для натяжения групповых анкеров с 2–32 отверстиями

Сквозной гидравлический домкрат предназначен для натяжения арматурных канатов и стальной проволоки в системах последующего напряжения. Полая конструкция позволяет работать с различными групповыми анкерами, включая круглые анкеры с несколькими отверстиями. В конструкции применена высокопрочная сталь, усовершенствованы конструктивная схема, уплотнения и технология обработки; исполнение имеет уменьшенную массу. Варианты домкрата имеют номинальное усилие натяжения от 705 до 6566 кН, сквозное отверстие диаметром от 60 до 240 мм, ход натяжения 200 мм и массу от 40 до 610 кг. Варианты по тоннажу охватывают диапазон 70–650 т и рассчитаны на анкеры с 2–32 отверстиями. Неподвижную часть образуют цилиндр, регулирующая гайка, торцевая крышка, прижимное кольцо, передняя и задняя уплотнительные пластины и сквозная втулка. Поршень и инструментальный анкер образуют подвижную часть. При подаче гидравлического масла подвижная часть перемещается в направлении натяжения; при обратном перемещении поршень возвращается, завершая операцию. Домкрат может работать совместно с анкерным узлом, электрическим масляным насосом, смесителем, инъекционной машиной и устройством подачи арматурного каната или стальной проволоки. В комплект одного домкрата входят две масляные трубки.

Наименование производителя

Liuzhou LingQiao Tensioning Various Types of Group Anchors Hollow Hydraulic Jack
