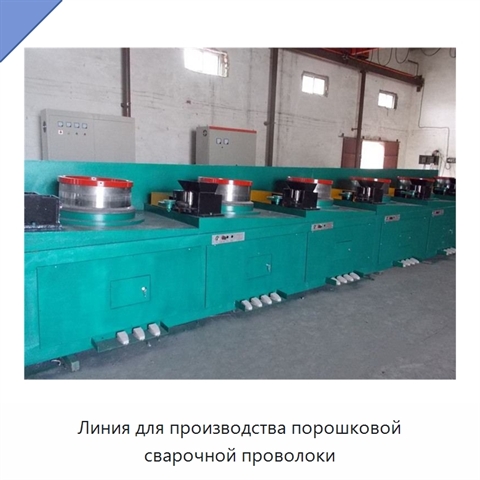

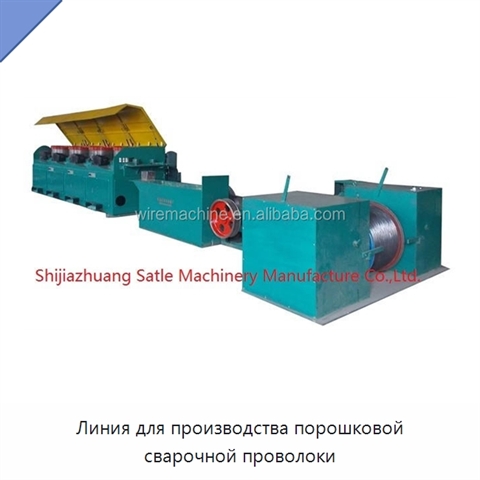

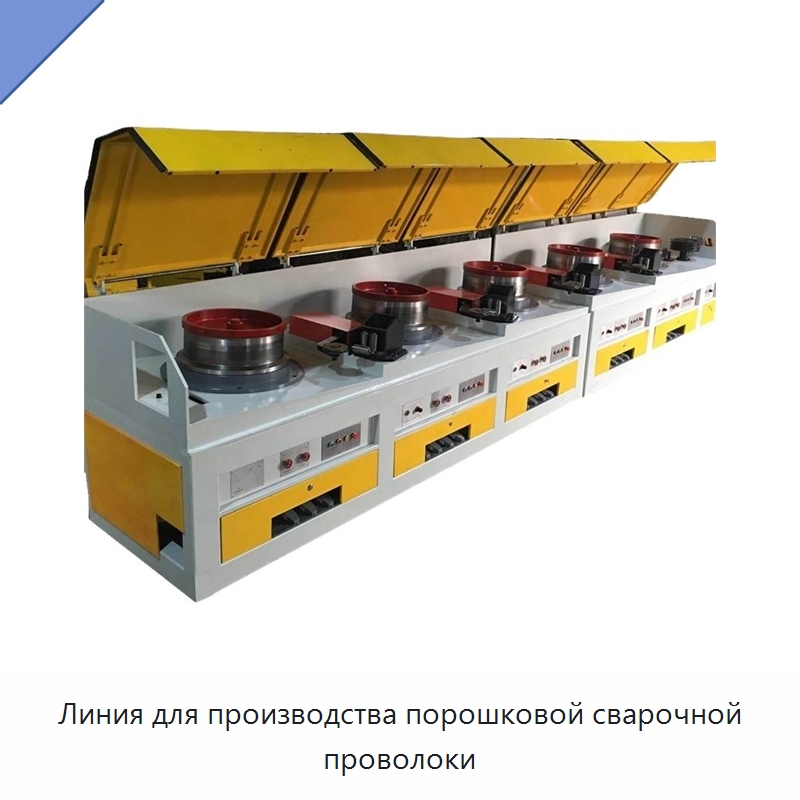

Линия для производства порошковой сварочной проволоки

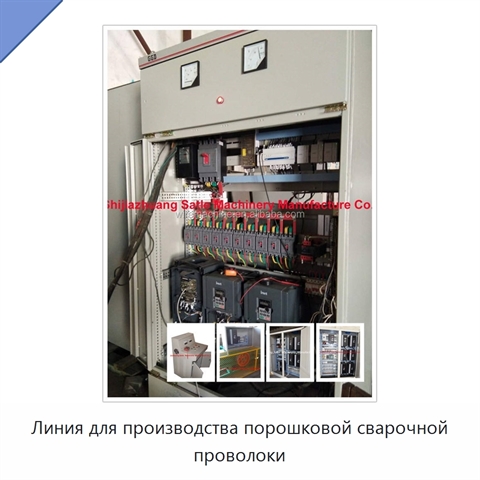

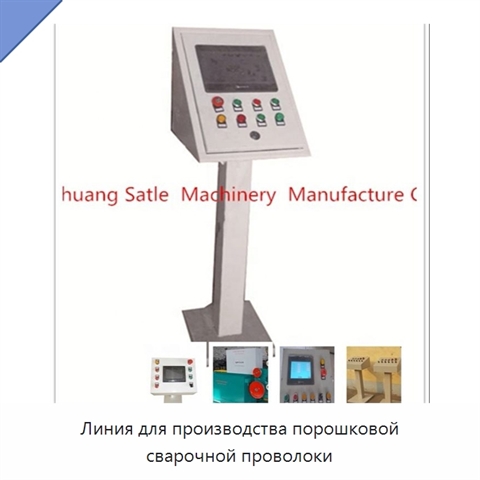

Линия включает волочильную машину с девятью группами, намоточную машину со шпулей размером 710 мм и комплект электрического пульта управления. Она предназначена для протяжки низкоуглеродистой стальной проволоки: максимальная прочность входящей проволоки составляет не менее 700 МПа, диаметр на входе — 6,5 мм, на выходе — 2,0 мм. Максимальная скорость волочения равна 15 м/с, нормальная рабочая скорость — 10 м/с. Расход воды составляет 6 м³/ч при давлении не менее 0,25 МПа, расход воздуха — 1,5 м³/ч при давлении не менее 0,6 МПа. Для первой волочильной группы предусмотрен двигатель мощностью 30 кВт, для остальных — двигатели по 22 кВт; двигатели работают от переменного тока с частотным управлением. Барабан волочильной машины выполнен из стали, его рабочая поверхность покрыта напыленным сплавом карбида вольфрама, шероховатость составляет не более 1,6. Срок службы барабана — два года. Внутреннее охлаждение барабана выполняется водой по узкошовной схеме. Фильерный блок имеет сварное исполнение; поверхности направляющего колеса и направляющего ролика покрыты напыленным карбидом вольфрама. Блок разделен на полость порошковой смазки и полость водяного охлаждения с автоматической циркуляцией воды и регулируется во всех направлениях. Электрическая система управления включает преобразователь частоты, программируемый логический контроллер, датчики, низковольтную аппаратуру с реле и сенсорный экран. Цифровой обмен данными выполняется по каналу связи. Контроллер считывает и записывает данные преобразователя, запускает и останавливает его, а программное обеспечение редактирует и задает программы для разных технологий волочения. Через экран вводятся технологические параметры, отображаются состояние оборудования и сообщения об отказах. Пульт показывает состояние всех барабанов, обеспечивает связанное управление барабанами и одной намоточной машиной, а также регулирует скорость. Аварийная остановка согласованно прекращает размотку, волочение и намотку, предотвращая спутывание и обрыв проволоки. При неисправности система автоматически подает сигнал и показывает возможное место отказа и его причины.
