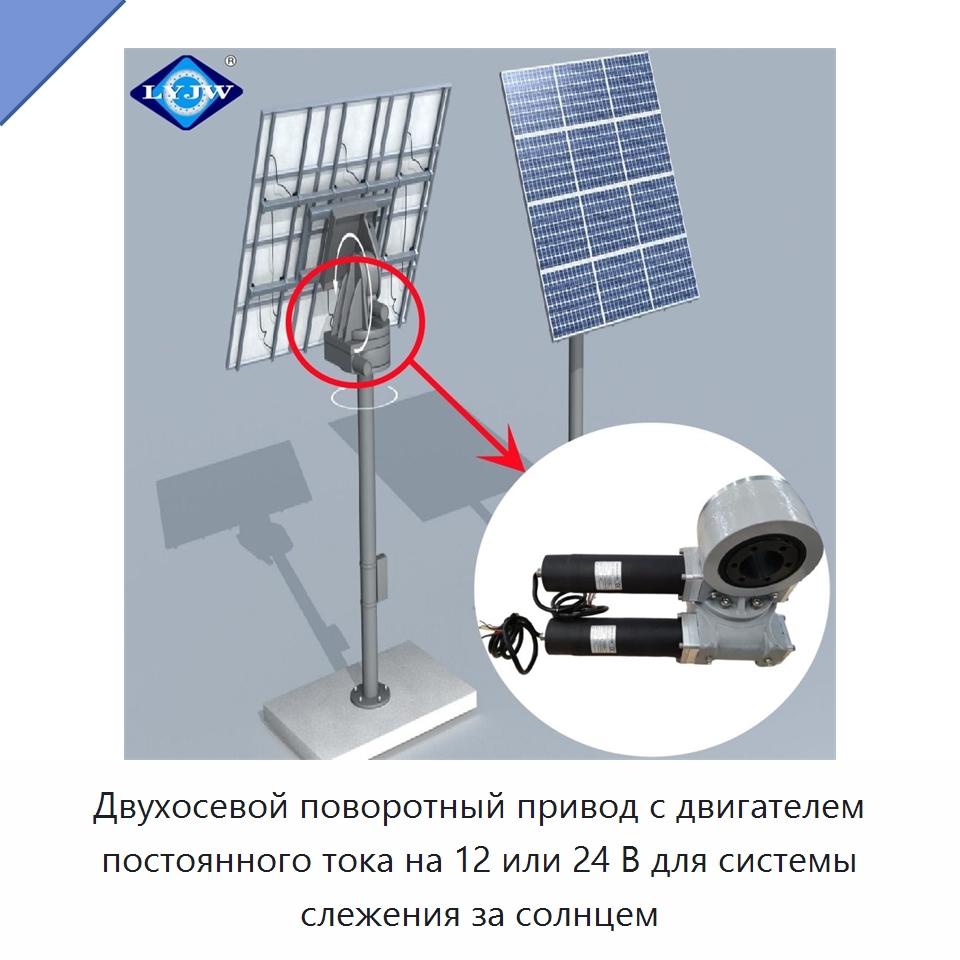

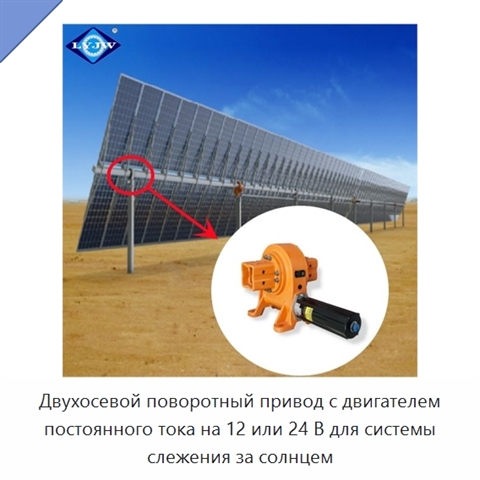

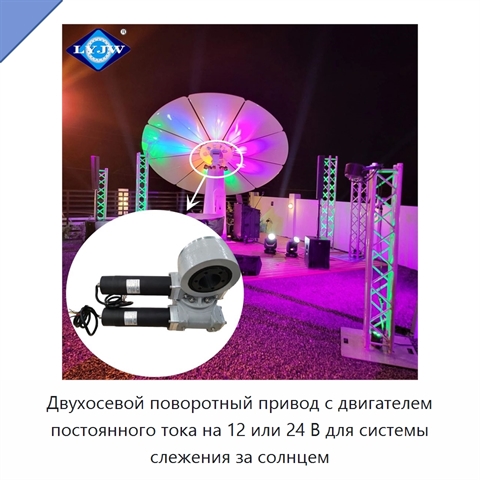

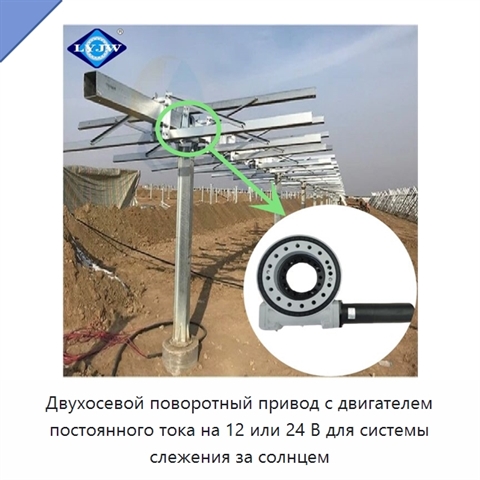

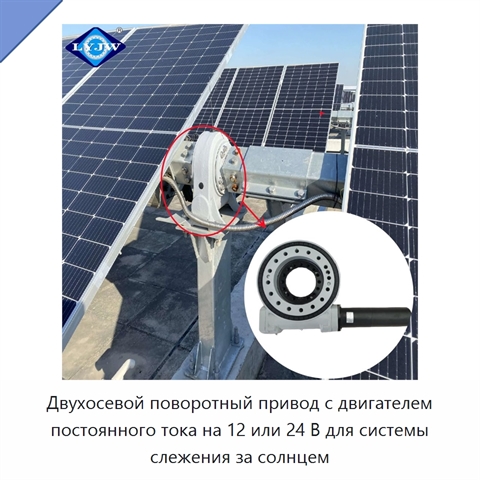

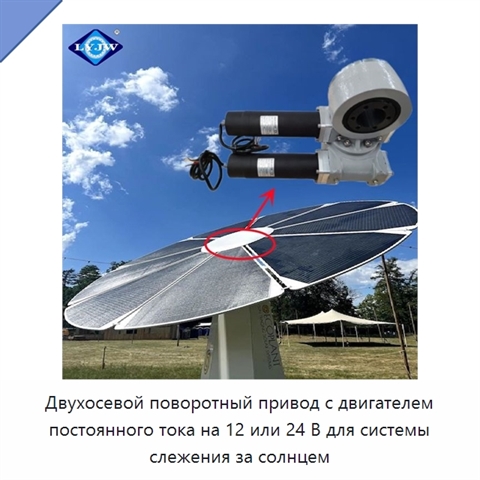

Двухосевой поворотный привод с двигателем постоянного тока на 12 или 24 В для системы слежения за солнцем

Двухосевой поворотный привод оснащается двигателем постоянного тока на 12 или 24 В и предназначен для систем слежения за солнцем. Один редуктор обеспечивает удержание нагрузки и передачу вращательного момента. Удерживающий момент составляет от 6 до 220 кН·м, выходной крутящий момент — от 200 Н·м до 63 кН·м, а допустимый опрокидывающий момент — от 500 Н·м до 271 кН·м. Передаточное отношение находится в диапазоне от 30:1 до 156 600:1. Привод допускает горизонтальную, вертикальную и комбинированную установку по нескольким осям; ориентацию выбирают с учётом требуемого уровня защиты. Для солнечных установок при горизонтальном монтаже рекомендуется перевёрнутое положение на азимутальной оси и дополнительная защита оси угла места. Конструкция имеет два выхода. Каркасное масляное уплотнение повышает защиту от воды и пыли по сравнению с обычным масляным уплотнением. Специальная термообработка обеспечивает коррозионную стойкость, а встроенный эксцентриковый механизм поддерживает требуемую точность. На стороне червячного вала размещены восемь болтов для более стабильного восприятия осевой нагрузки. Под нагрузкой привод самоблокируется и не допускает обратного вращения. Радиальная нагрузка действует перпендикулярно оси поворотного подшипника, а осевая — параллельно ей. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание ПСЕ-97(4Х) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

Luoyang JW 3 Inch Double Axis Slewing Drive With 12V/24V DC Motor SE3 SDE3 SDD3 for Solar Tracker System, Luoyang JW 3 Inch Dual Axis Slewing Drive SDE3 for Solar Tracker, Luoyang JW SDE3 Dual Axis Slew Drive With 24V DC Motor SE3 SDD3 for Solar Tracker System and Solar Panels, Luoyang JW 3 Inch Dual Axis Solar Tracker Use 24V Motor Slewing Drive SE3 SDE3 SDD3 for Solar Tracking System, High Torque SDE14 14 Inch Dual Worm Slewing Gear Slewing Drive PV Tracker for Sun Tracking
