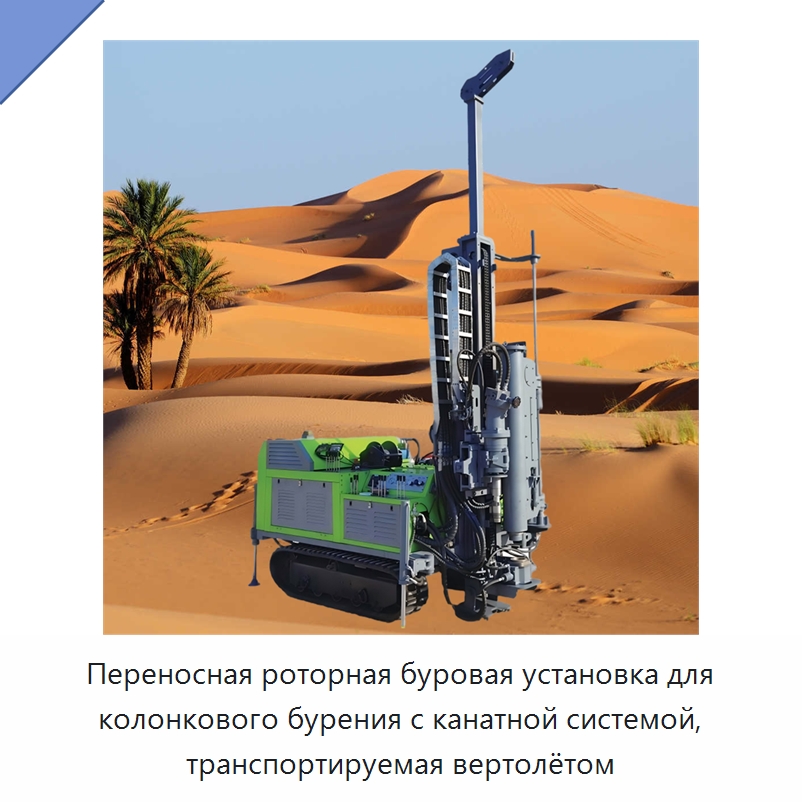

Переносная роторная буровая установка для колонкового бурения с канатной системой, транспортируемая вертолётом

Буровая установка для колонкового бурения оснащена органами управления вращением, подачей, подъёмом, зажимом и перемещением гусениц. Пропорциональные рычаги обеспечивают управление этими функциями, а панель можно расположить так, чтобы сохранялся свободный обзор устья скважины. Крупные приборы с подсветкой размещены в единой визуальной дуге и показывают давление в гидросистеме, температуру двигателя и уровень топлива. V-образный механический захват использует вес бурильной колонны для увеличения усилия зажима. Функция постоянного сброса давления удерживает колонну даже при полном отказе гидросистемы, а механический предохранительный механизм работает независимо от электроники. Вспомогательный подъёмный механизм 10 кН используется для подъёма и опускания, снижая физическую нагрузку. Система защиты от случайного контакта контролирует команды управления и предотвращает опасные последовательности. Дистанционно управляемые резиновые гусеницы позволяют перемещать установку с безопасного расстояния. Широкая колея и низкий центр тяжести повышают устойчивость к опрокидыванию на склонах. Бесступенчатое изменение скорости перемещения обеспечивает позиционирование с миллиметровой точностью. Точки обслуживания сгруппированы и доступны с уровня земли. Воздушное охлаждение гидросистемы исключает риск ожогов радиатора и утечек охлаждающей жидкости. Чёткая маркировка предупреждений и блокировочные точки облегчают безопасную изоляцию оборудования при ремонте. Модульная конструкция позволяет снимать тяжёлые компоненты с помощью подъёмных приспособлений. Крутящий момент составляет 1500 Н·м, усилие подачи — 12 т, масса — 2800 кг.

Наименование производителя

Man Portable Hydraulic Wireline Rig Helicopter Transportable Core Drill
