Артикул: 118-605
Модель: ТМЮ-78(1Ф)
Секция: Дополнительная

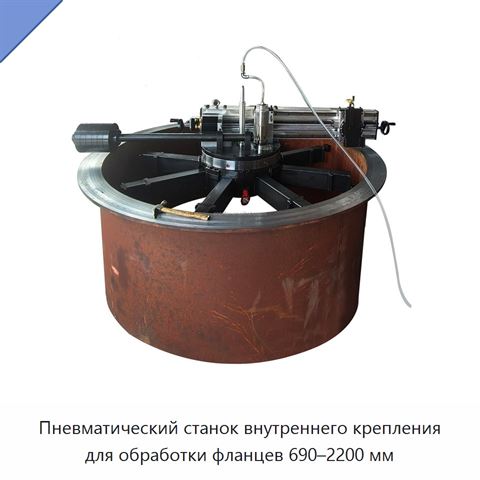

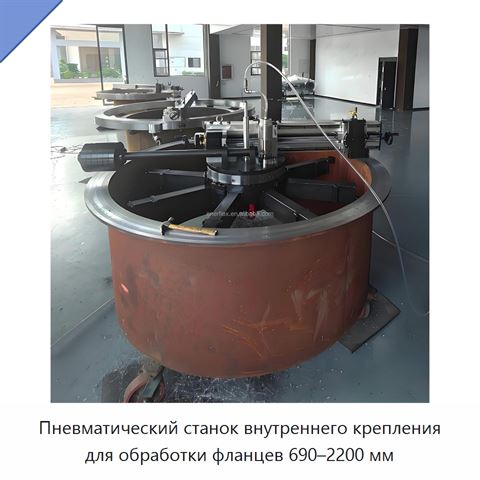

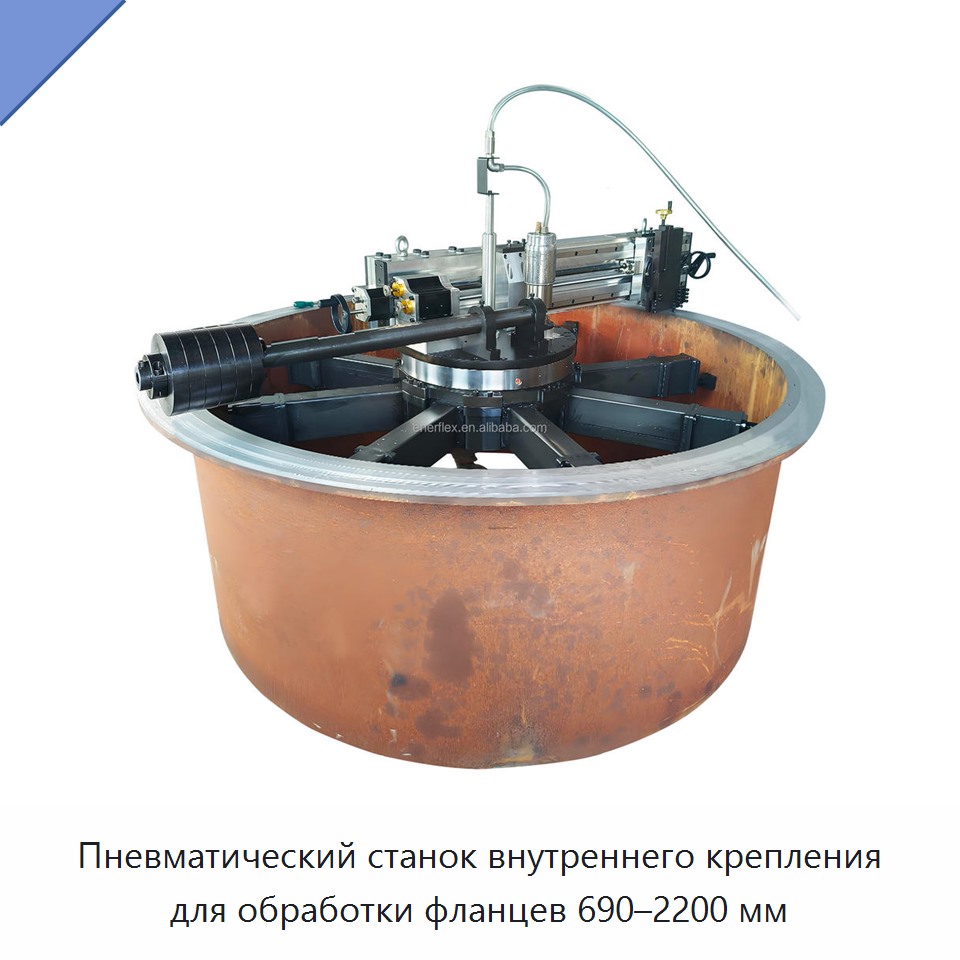

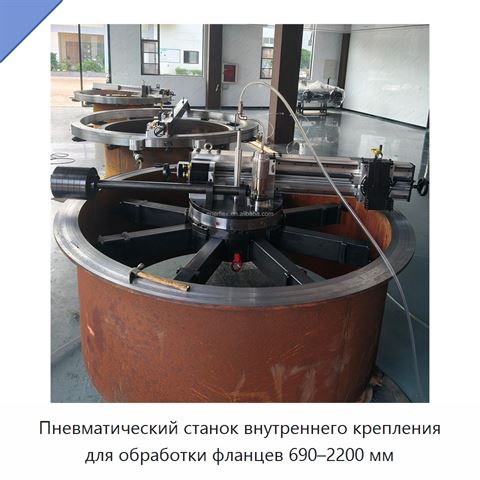

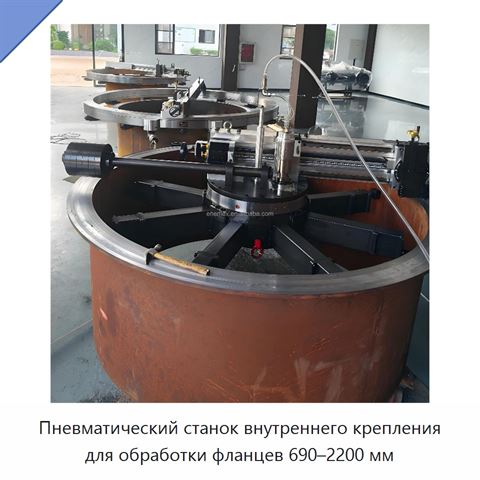

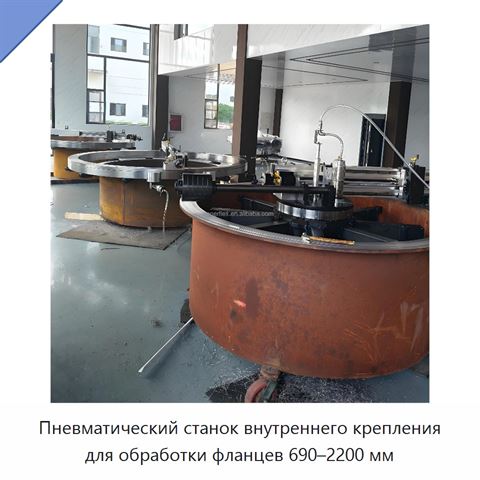

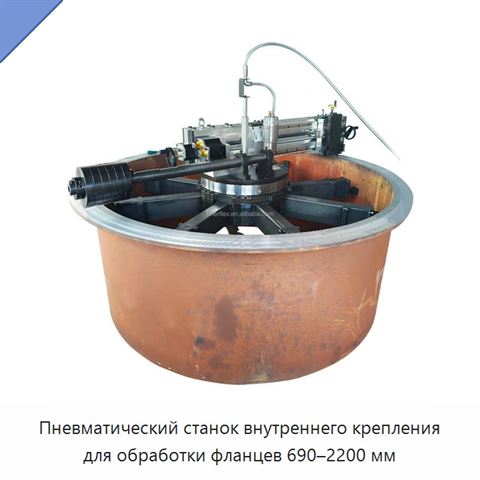

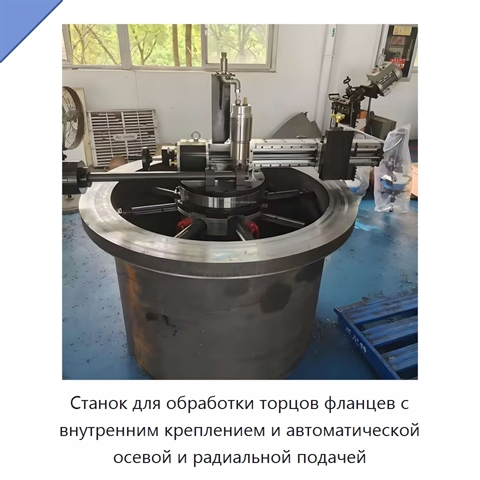

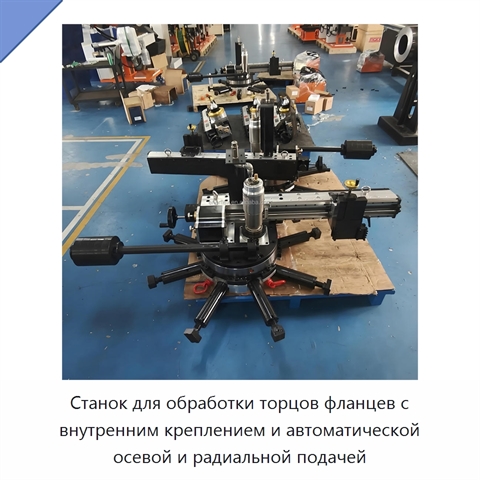

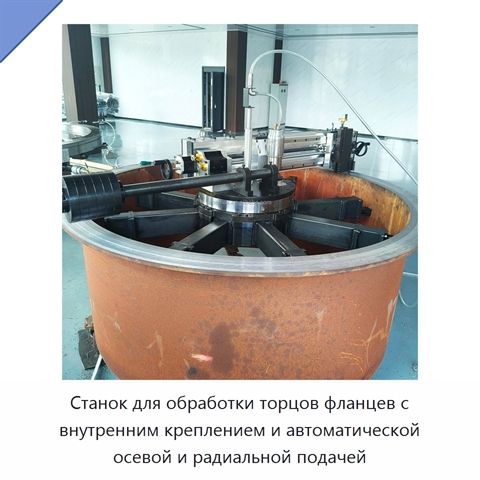

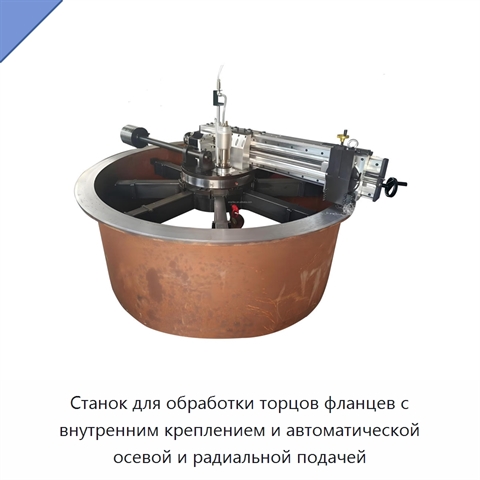

Станок для обработки торцов фланцев с внутренним креплением и автоматической осевой и радиальной подачей
Станок для обработки торцов фланцев выполняет торцевание, обработку уплотнительных канавок, подготовку под сварку и растачивание фланцев труб, клапанов и насосов. Конструкция состоит из трёх основных частей и оснащена четырьмя зажимными опорами. Станок крепится изнутри обрабатываемого элемента и имеет малый рабочий радиус. Резцедержатель допускает поворот на ±360°, частота его вращения составляет 0–20 об/мин, а ход инструмента — 102 мм. Осевая и радиальная подача выполняется автоматически; маховик снабжён шкалой для регулирования подачи. Обработка возможна в горизонтальном, вертикальном, перевёрнутом и наклонном положениях. Станок формирует плоский торец, водяную линию, непрерывную канавку и канавку RT. Диапазоны зажима по наружному диаметру составляют 690–2200 мм и 500–1600 мм. Диапазон обработки торца фланца по наружному диаметру составляет 500–1650 мм, рабочий диапазон — 690–2000 мм. Компактная конструкция и небольшой вес упрощают переноску станка.
Задать вопрос Искать на Baidu
Какую задачу решает станок для обработки торцов фланцев
Станок для обработки торцов фланцев применяется для торцевания, выполнения уплотнительных канавок, подготовки под сварку и растачивания фланцев труб, клапанов и насосов.
Характеристики ТМЮ-78(1Ф)
Модель (по базе 91Т)ТМЮ-78(1Ф)
Тип приводапневматический, пневматический
Тип сервисного оборудованиясистема вызова
Виды обработкиПлоский торец, водяная линия, непрерывная канавка, канавка RT, подготовка под сварку, растачивание
Диапазон зажима690–2200 мм
КонструкцияТри основные части, четыре зажимные опоры
ПодачаАвтоматическая осевая и радиальная подача; маховик со шкалой
Положения обработкиГоризонтальное, вертикальное, перевёрнутое, наклонное
Рабочий диапазон690–2000 мм
Способ крепленияВнутренний монтаж
Угол поворота резцедержателя±360°
Ход инструмента102 мм
Частота вращения резцедержателя0–20 об/мин
Станок для обработки торцов фланцев - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ТМЮ-78(1Ф) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ТМЮ-78(1Ф) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата актуализации информации: 09.08.26
Производитель и параметры оборудования проверены.
Люди, которые искали Станок для обработки торцов фланцев, также смотрели:
+4 фотоАвтоматическая электрическая машина для оштукатуривания стен высотой до 4 м, 1500 Вт
Модель: КЛА-87(1Д)
Автоматическая электрическая машина для оштукатуривания стен выполняет нанесение и выравнивание цементного или гипсового штукатурного состава. Электрическая мощность машины составляет 1500 Вт. Рабочая ширина оштукатуривания — 800 или 1000 мм. Производительность составляет 400 м² за 8 часов; при рабо

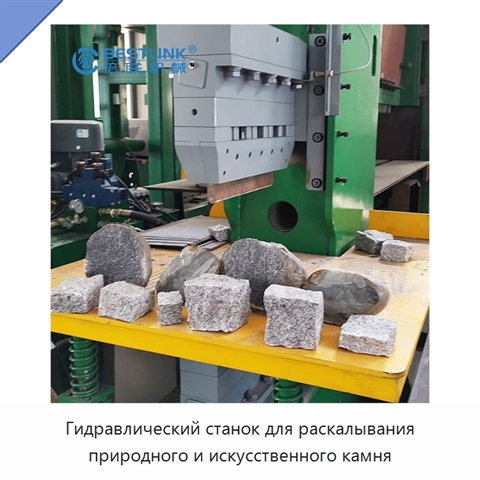

Гидравлический станок для раскалывания природного и искусственного камня
Модель: АНМ-19(7Х)
Гидравлический станок предназначен для раскалывания природного и искусственного камня, включая кубический, бордюрный, стеновой и блочный камень, плитку, брусчатку, столешницы и столешницы для умывальников. Верхние и нижние плавающие зубья выполнены в виде отдельных резцов и подстраиваются под естест

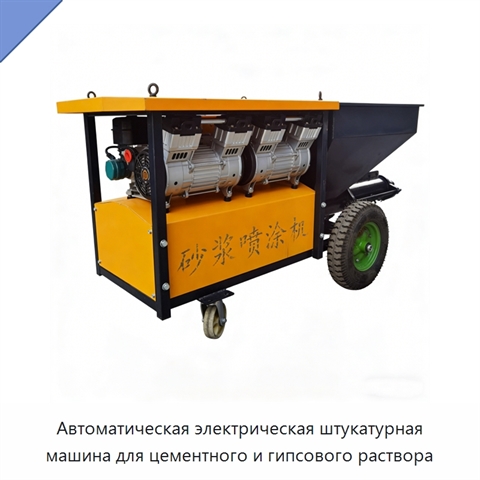

+4 фотоАвтоматическая электрическая штукатурная машина для цементного и гипсового раствора
