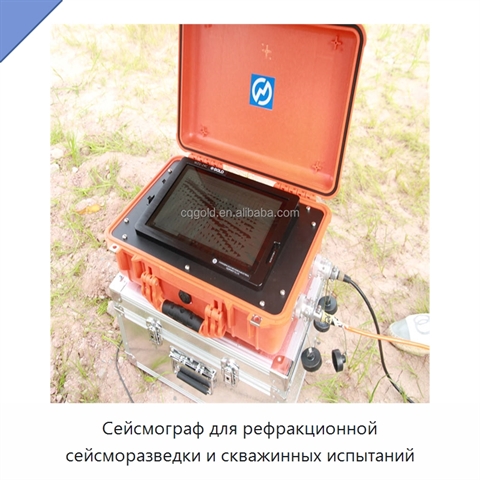

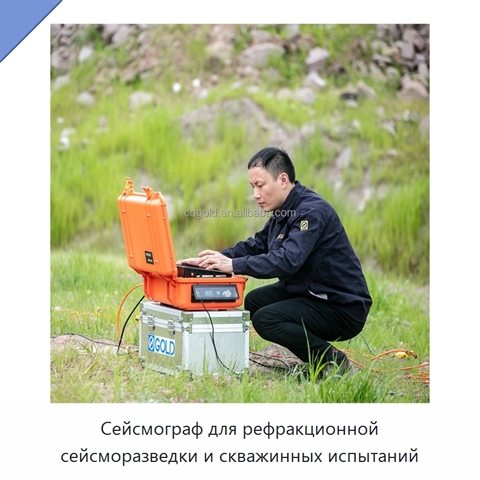

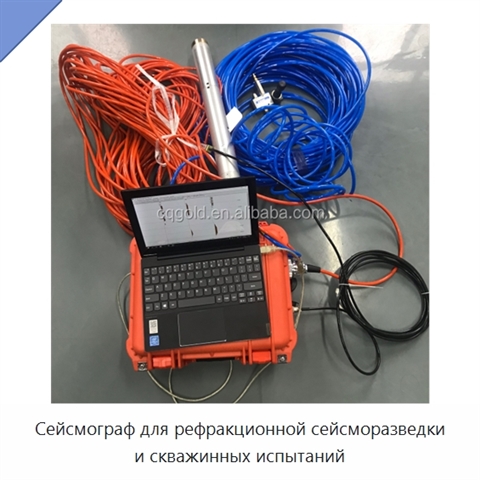

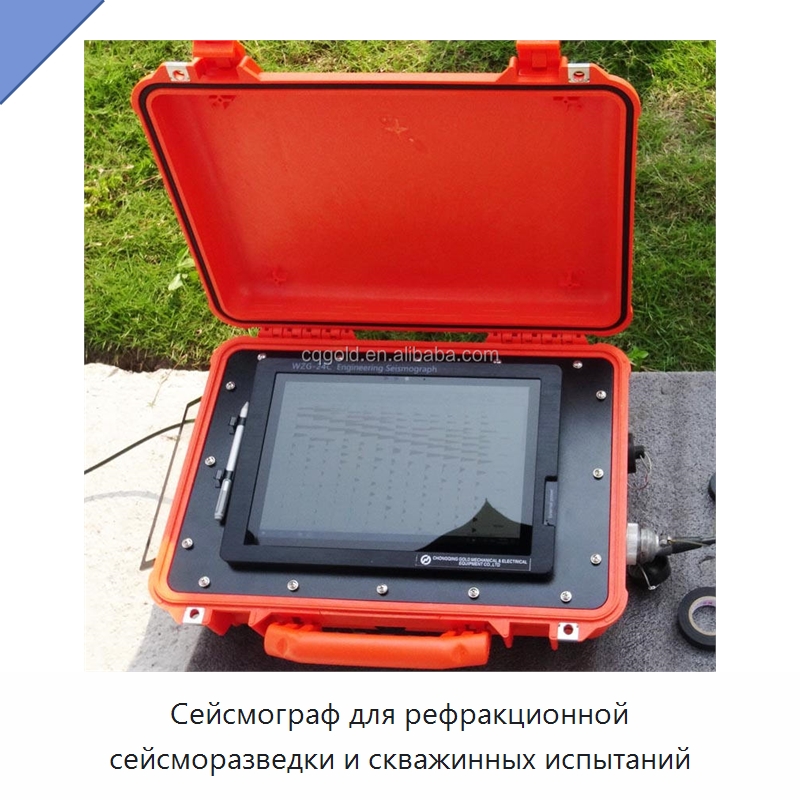

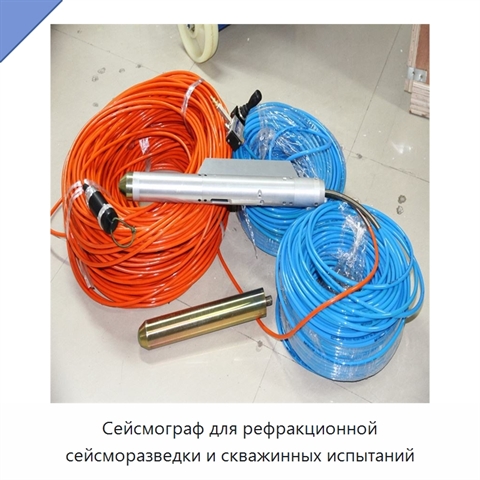

Сейсмограф для рефракционной сейсморазведки и скважинных испытаний

Сейсмограф оснащён 24-разрядным аналого-цифровым преобразователем и поддерживает 12 или 24 канала. Доступные значения частоты дискретизации составляют 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс; для микро-сейсморазведки выбирается диапазон от 1 до 200 мс. Количество отсчётов может составлять 1024, 2048, 4096, 8192 или 16384. Разрядность накопления и усиления сигнала равна 32 битам, динамический диапазон достигает 144 дБ, полосы пропускания находятся в диапазоне 0,1–4000 Гц, уровень шума составляет 1 мкВ во всём частотном диапазоне. Амплитудная согласованность равна ±0,2 %, фазовая согласованность — ±0,01 мс, временной интервал — от 0 до 9999 мс. Для работы требуется промышленный компьютер или ноутбук, подключаемый через USB-порт. Сбор и передача данных выполняются одновременно, а пусковой сигнал принимается во время фонового мониторинга. Программное обеспечение поддерживает различные сейсмические режимы сбора данных, быструю визуализацию и прокрутку сигналов, балансировку амплитуды и отображение статических временных меток. Число каналов можно настраивать до 128. Встроенный аккумулятор обеспечивает более 8 часов работы. Конструкция защищена от ударов, влаги и пыли. Рабочая температура составляет от −10 до +50 °C при относительной влажности 90 %, температура хранения — от −20 до +60 °C. Питание осуществляется постоянным током 12 В и 4 А, при 48 каналах ток составляет 5,5 А. Габариты устройства — 400 × 310 × 180 мм.
