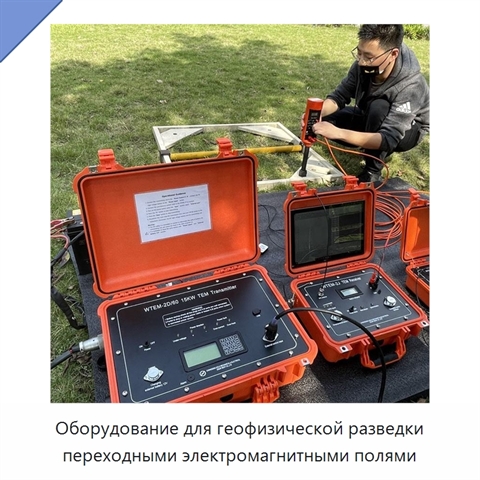

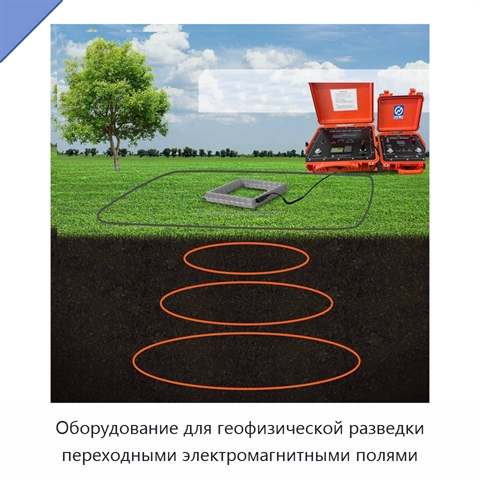

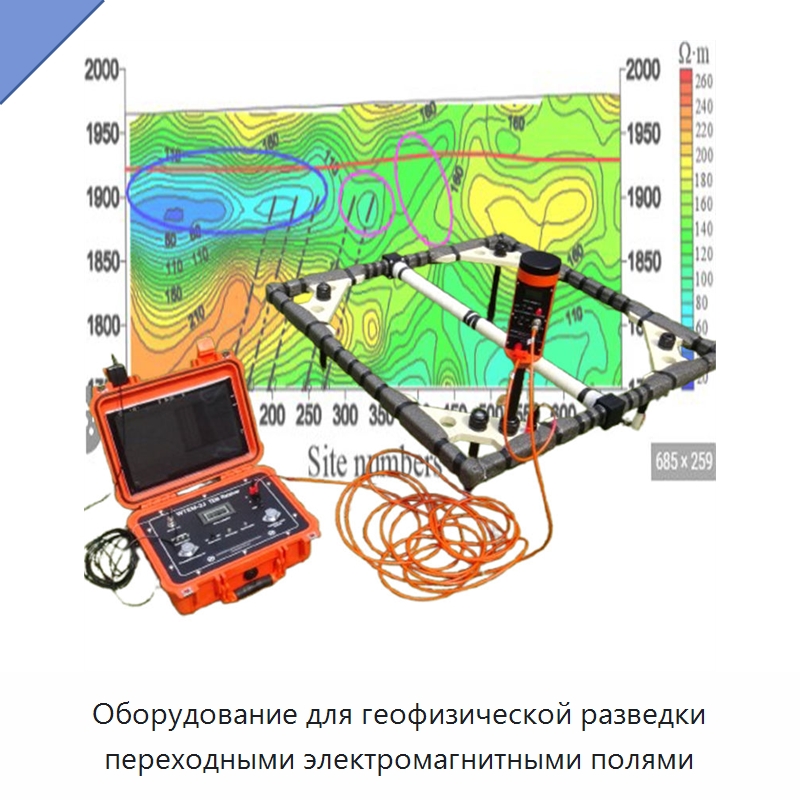

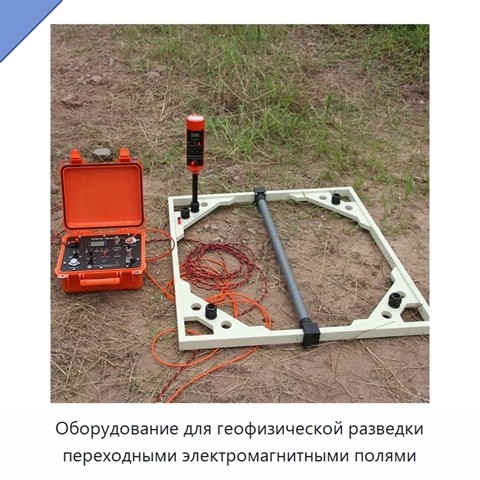

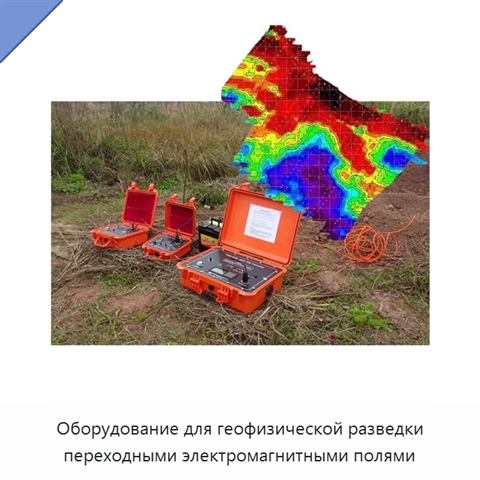

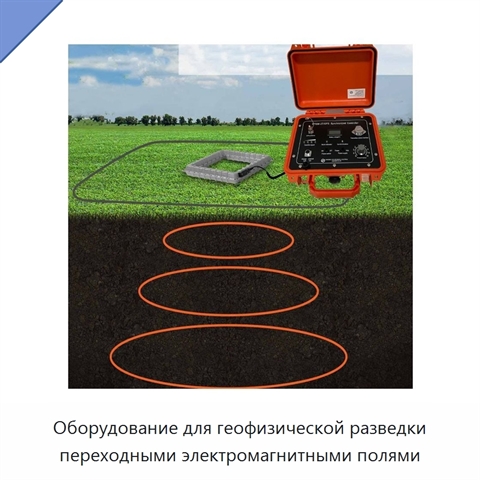

Оборудование для геофизической разведки переходными электромагнитными полями

Комплекс оборудования включает приемник, передатчик и планшетный компьютер для управления измерениями. Приемный модуль имеет один канал, предварительное усиление 8 и 32 раза, основное усиление 1, 2, 4, 8, 16, 32, 64 и 128 раз, полосу пропускания 0–50 кГц с линейным фазовым фильтром и полный диапазон 0–400 кГц, подавление не менее 80 дБ, 16-разрядный аналого-цифровой преобразователь, минимальный интервал выборки 1 мкс, до 128 трасс и от 1 до 9999 накоплений. Для согласования измерений доступны кабельная и спутниковая синхронизация, а при слабом либо исчезнувшем сигнале спутников используется режим с часами. Приемная часть может получать энергию от внутренней литиевой батареи 12 В, 9,6 А·ч или внешнего источника 12 В; продолжительность работы превышает 10 часов. Планшетный компьютер имеет 4 ГБ оперативной памяти и накопитель емкостью 128 ГБ. Передающий модуль рассчитан на напряжение до 250 В и ток до 60 А; диапазон измерения тока до отключения составляет 0–60 А при разрешении отображения 0,01 А. Доступны частоты 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц, равноширинная двухполярная форма сигнала, задержка отключения 1–1000 мкс и время отключения не более 160 нс при чисто активном сопротивлении; при подключении передающей катушки это время меняется в зависимости от тока и катушки. Одновитковая передающая катушка может иметь размеры от 0,1 × 0,1 км до 2 × 2 км. Передающая часть использует внутреннюю литиевую батарею 12 В, 9,6 А·ч или внешний источник 12 В и работает более 8 часов. Габариты приемной части составляют 340 × 295 × 152 мм, масса — 5,3 кг; передающей части — 485 × 392 × 192 мм и 12,7 кг. Рабочая температура находится в диапазоне от −10 до +50 градусов Цельсия.
