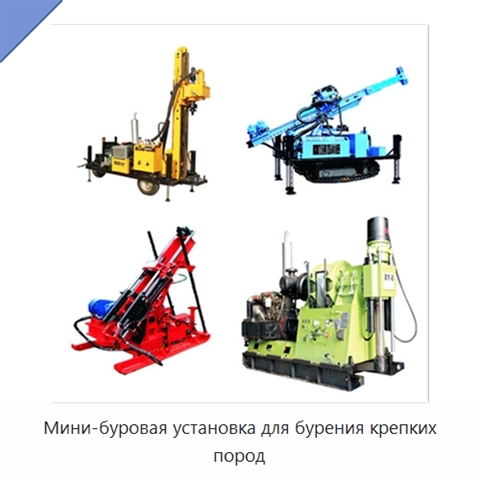

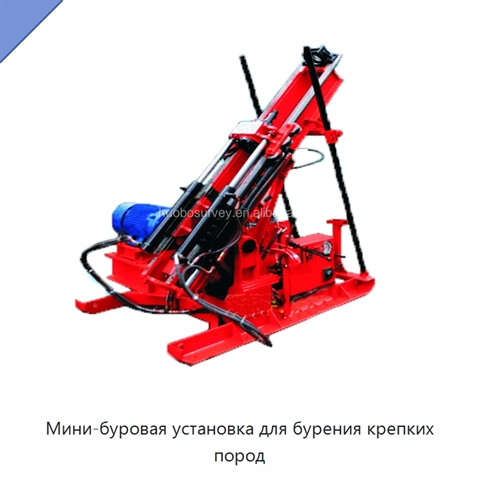

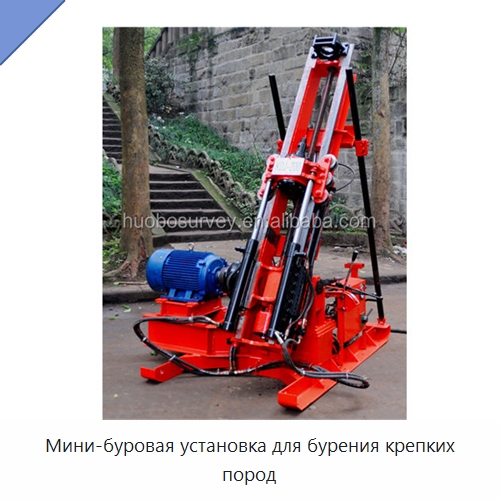

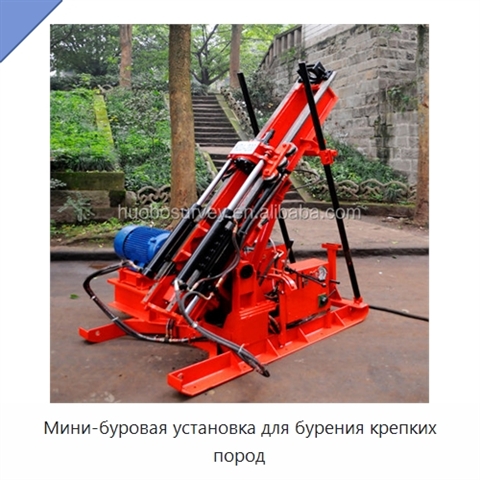

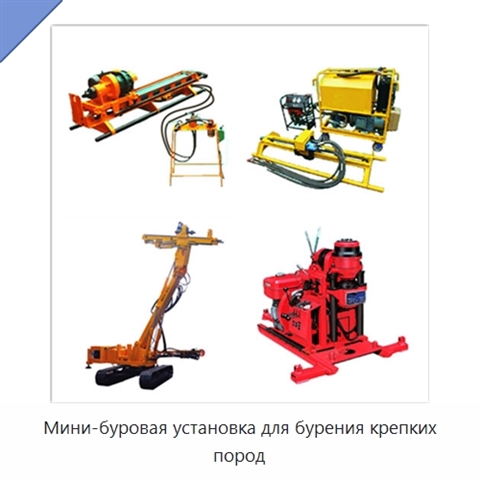

Мини-буровая установка для бурения крепких пород

Мини-буровая установка оснащена мачтой с верхней головкой, вращение которой передаётся механической передачей. Гидроцилиндр обеспечивает подачу и обратный ход головки; ход составляет 1400 мм, скорость подачи — 0–0,168 м/с, скорость обратного хода — 0–0,344 м/с. Для работы предусмотрены алмазная коронка и воздушный способ бурения. Теоретическая глубина бурения достигает 200 м при буровой штанге размера 50 и конечном диаметре отверстия 65, 160 м при штанге размера 60 и диаметре 91, а также 120 м при штанге размера 73 и диаметре 115. Длина штанги вместе с муфтой составляет 1200 мм. Силовой агрегат может комплектоваться электродвигателем мощностью 11 кВт при 750 об/мин или 17 кВт при 1500 об/мин. Крутящий момент головки при прямом вращении составляет 1376, 840, 507, 366, 287, 404, 315 и 221 Н·м, а при обратном — 1450 и 906 Н·м; частота вращения соответственно равна 76, 152, 204, 257, 366, 401, 514 и 732 об/мин при прямом вращении и 64 и 129 об/мин при обратном. Номинальное давление составляет 12 МПа. Угол мачты регулируется в диапазоне 0°–360°. При вертикальном бурении электродвигатель вращается в обратном направлении, а масляный насос и головка — в противоположных направлениях. Габариты установки составляют 1900×1510×2580 мм в вертикальном положении и 2555×1510×1110 мм в горизонтальном. Масса буровой установки без силового агрегата — 1200 кг.
