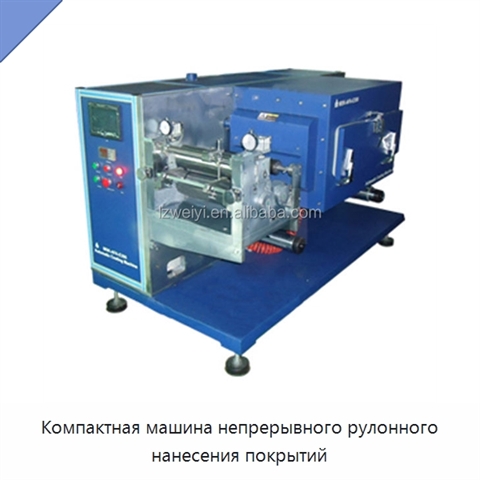

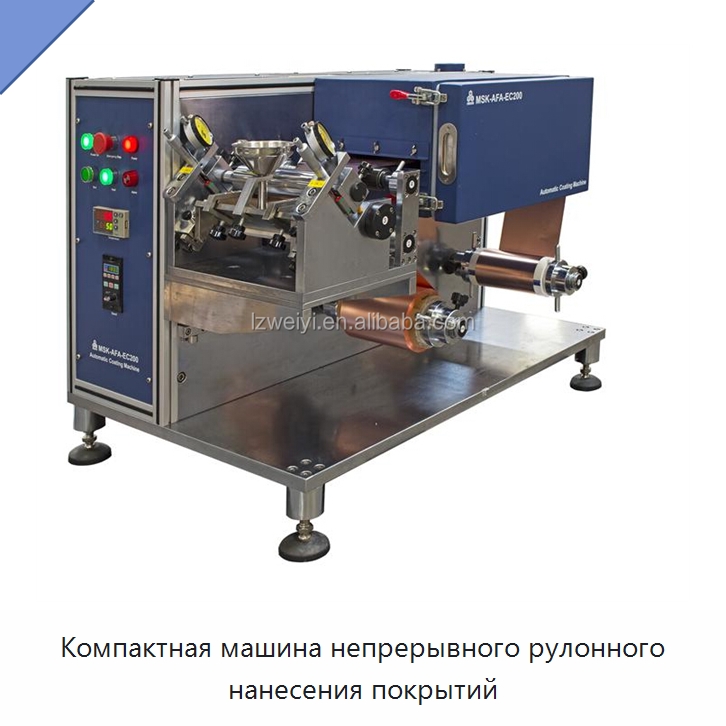

Компактная машина непрерывного рулонного нанесения покрытий

Система объединяет разматывание и подачу рулона, подачу суспензии, ракельный нож, сушильную печь и финальную намотку электрода. Ширина покрытия составляет 50–160 мм, скорость нанесения регулируется в диапазоне 0–200 мм/мин, точность толщины — ±0,006 мм. Температура сушильной печи настраивается от 40 до 150 °C с точностью ±1 °C. Система размотки и намотки рассчитана на внутренний диаметр рулона 50 мм и максимальный наружный диаметр 200 мм. Максимальная длина покрытия зависит от толщины покрытия и подложки; при толщине фольги 10 мкм и покрытия 100 мкм типичная длина электрода за один цикл составляет 500 м. Перемешивание суспензии выполняется подвижным стержнем, для работы требуется сжатый воздух под давлением 6,895 бар. Питание осуществляется от сети 208–240 В переменного тока с частотой 50/60 Гц и одной фазой, максимальная потребляемая мощность — 3 кВт. Габариты составляют 1000 × 650 × 650 мм, масса нетто — 400 кг; оборудование сертифицировано по CE.

Наименование производителя

MSK-AFA-E200 Compact Roll to Roll Tape Casting Machine
