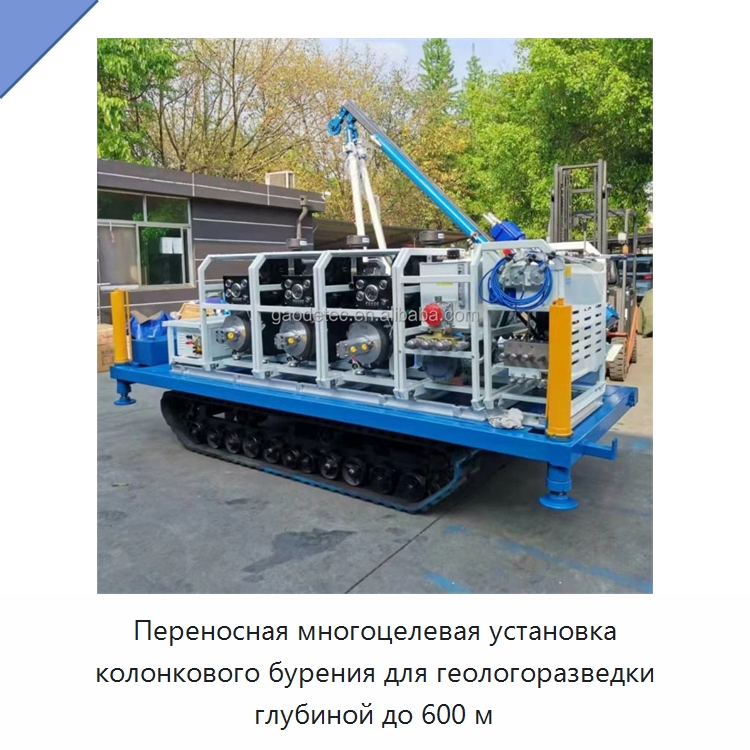

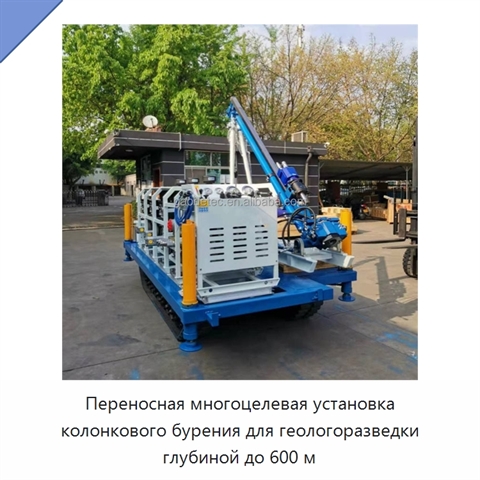

Переносная многоцелевая установка колонкового бурения для геологоразведки глубиной до 600 м

Переносная многоцелевая установка колонкового бурения предназначена для инженерно-геологических и геологоразведочных работ с извлечением керна канатным способом. Модульная конструкция позволяет разбирать машину на отдельные узлы; масса самого тяжёлого модуля составляет 150 кг. Маслопроводы соединяются быстроразъёмными муфтами, упрощающими сборку и разборку. Самая крупная конфигурация размещается на ровной площадке размером 4 × 4 м или меньше. Максимальная суточная проходка достигает 180 м, а выход керна превышает 95 %. Для четырёх вариантов бурильных труб применяются наружные трубы длиной 1,5 м и внутренние трубы длиной 1,5 или 3 м. Глубина бурения и соответствующие диаметры скважины и керна составляют: 80 м — 123 и 85 мм; 250 м — 96 и 71 мм; 450 м — 76 и 56 мм; 600 м — 60 и 42 мм. Частота вращения буровой головки непрерывно регулируется в диапазоне от 50 до 1500 об/мин, максимальный крутящий момент равен 1300 Н·м. Угол подачи регулируется от 45 до 90° с возможностью расширения диапазона до 0–90°, ход цилиндра составляет 1,8 м. Усилие подъёма при одинарной и двойной схеме равно соответственно 6,3 и 12,6 т, а усилие подачи — 3,2 и 6,4 т. В масляном контуре несколько насосов работают по параллельной схеме подачи; предусмотрены многоканальная индикация давления, встроенная панель управления и водяное охлаждение. Максимальное давление в контуре составляет 21 МПа, вместимость масляного бака — 50 л. Система промывки обеспечивает максимальный расход 109 л/мин при давлении до 7 МПа. Нижний зажим с ползунковыми кулачками рассчитан на диаметр до 146 мм. Лебёдка оснащена канатом диаметром 6 мм, имеет канатоёмкость 800 м и развивает подъёмное усилие 26 кН; максимальная скорость подачи составляет 220 м/мин. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание СНИШ-43-2З отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.
