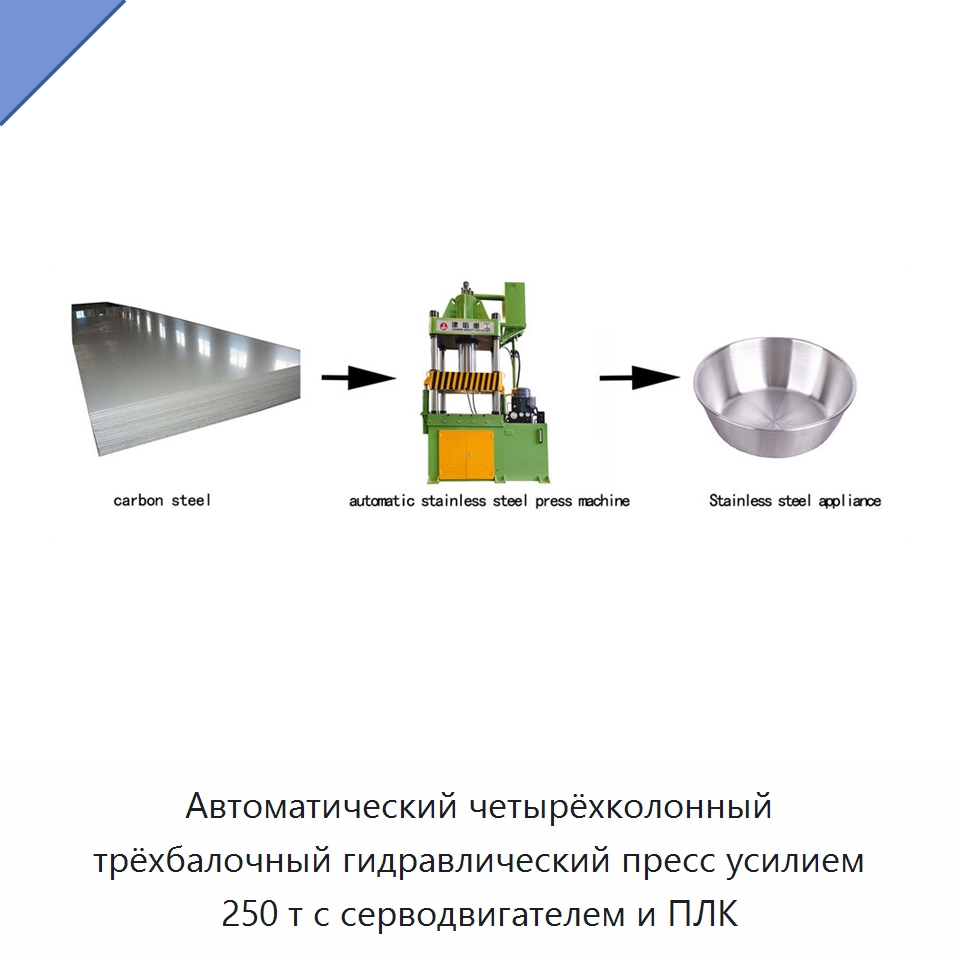

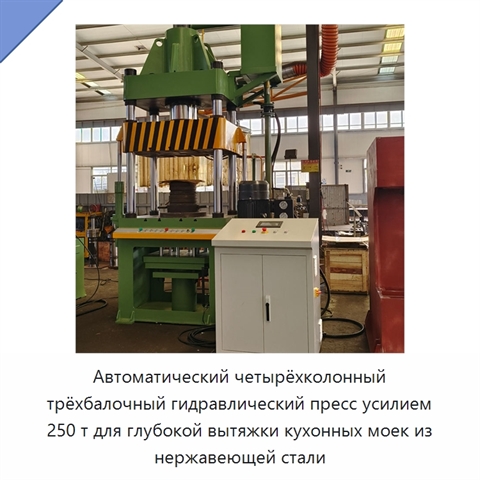

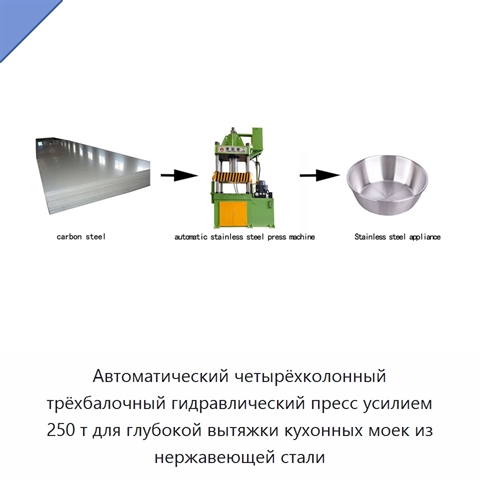

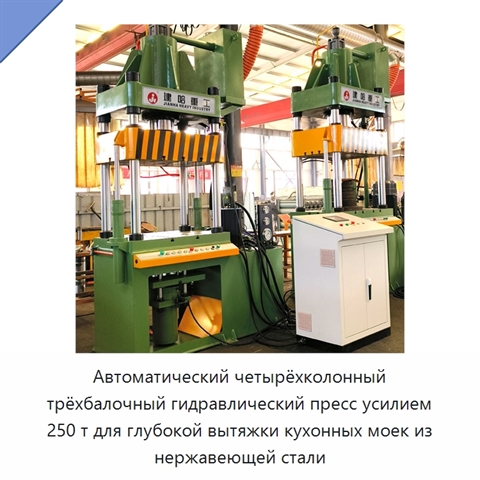

Автоматический четырёхколонный трёхбалочный гидравлический пресс усилием 250 т с серводвигателем и ПЛК

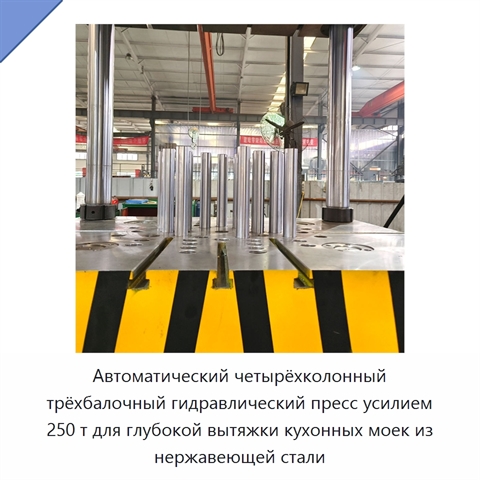

Пресс оснащён гидравлической вытяжной подушкой, которая действует как прижимное устройство: при вытяжке она прижимает края заготовки и предотвращает образование складок. Использование подушки расширяет технологические возможности: пресс простого действия может обеспечивать эффект двойного действия, а пресс двойного действия — тройного. Колонны изготовлены из стали марки 45# и покрыты твёрдым хромом. Направляющие втулки четырёх колонн выполнены из износостойкого материала, а централизованная система смазки жидким маслом уменьшает сопротивление трения и предотвращает появление царапин и задиров на колоннах. Двухходовой вставной клапан регулирует направление потока и давление гидравлического масла, сокращает число точек утечки и обеспечивает надёжную работу при стабильном давлении. При номинальных усилиях 1200, 2000 и 2500 кН давление системы составляет соответственно 25, 26 и 25 МПа. Максимальное раскрытие ползуна при этих значениях усилия равно соответственно 740, 890 и 1060 мм, эффективный ход — 520, 600 и 670 мм, а размеры стола по направлениям влево-вправо и спереди-назад — 750 × 690, 900 × 800 и 1050 × 980 мм. Скорость быстрого хода во всех трёх случаях составляет 200 мм/с; диапазоны скорости подачи равны соответственно 4–19, 10–18 и 9–18 мм/с, а скорость обратного хода — 60–240, 220 и 160 мм/с. Ход выталкивания гидравлической подушки составляет соответственно 255, 300 и 305 мм. Усилие пробивного цилиндра равно 120, 125 и 125 кН при ходе 150, 170 и 170 мм; мощность двигателя — 13, 22 и 30 кВт.

Наименование производителя

ODM JIANHA Y27-200T 250 Ton CE Servo Motor PLC Stainless Steel Kitchen Sink Hydraulic Press Machine Production Line Automatic
