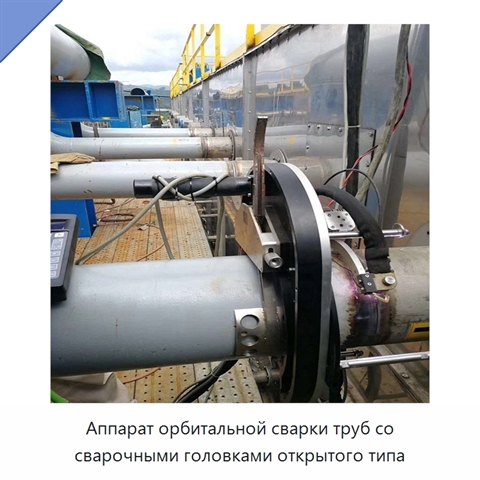

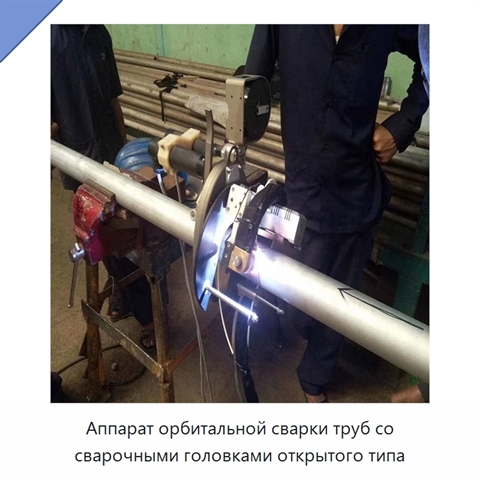

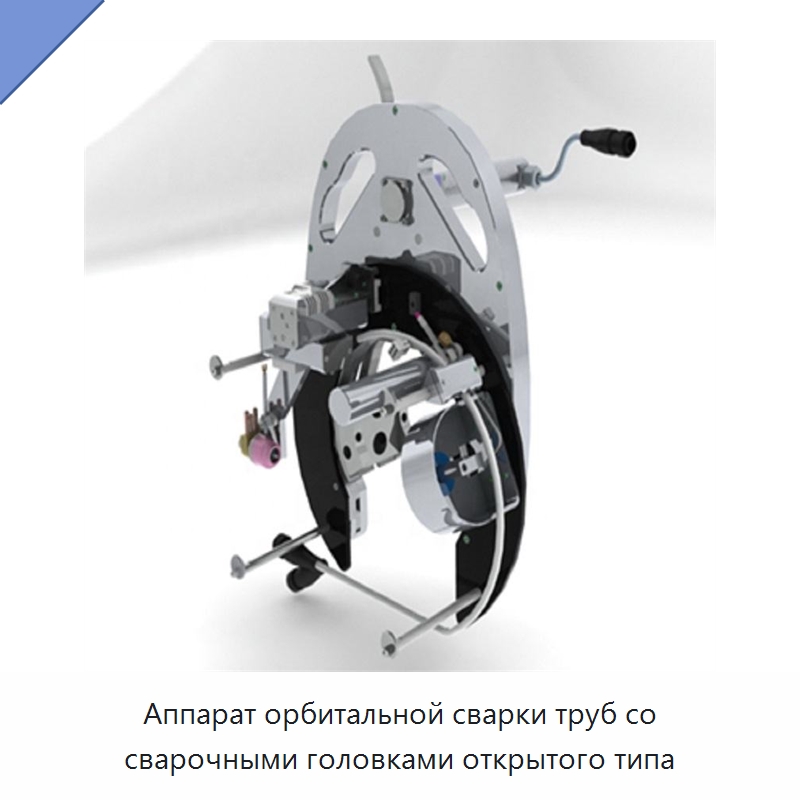

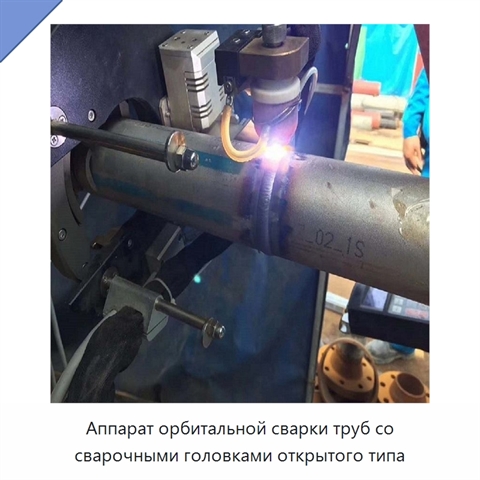

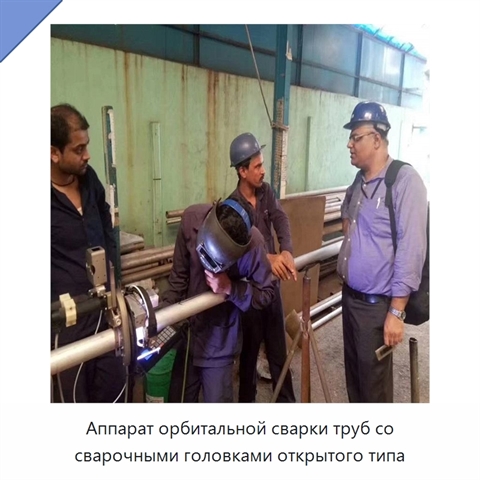

Аппарат орбитальной сварки труб со сварочными головками открытого типа

Инверторный аппарат орбитальной сварки труб работает со сварочными головками открытого типа. Электропитание аппарата — 3×380 В с допустимым отклонением от −15 до +15 % при частоте 50 Гц. Диапазон сварочного тока составляет 5–500 А. При температуре 40 °С и 10-минутном цикле продолжительность включения составляет 100 % при токе 387 А и 60 % при токе 500 А. Максимальная мощность — 34 кВт; рекомендуемый коммутационный блок рассчитан на 50 кВА. Коэффициент мощности — 0,98, КПД — 78 %. Рабочая температура находится в диапазоне от −10 до +40 °С, охлаждение аппарата — водяное. Сенсорный экран имеет диагональ 10,4 дюйма. Аппарат управляет подачей газа, сварочным током, вращением, подачей проволоки, колебаниями и напряжением дуги. Максимальное число программ — 999, максимальное число секторов — 20. Напор водяного насоса составляет 30 м, давление — 0,3 МПа. Объем бака охлаждающей жидкости — 15 л. Габариты аппарата — 1081×455×990 мм, масса без охлаждающей жидкости — 110 кг. Сварочные головки открытого типа рассчитаны на работу с углеродистой, нержавеющей и легированной сталью. Диапазоны наружного диаметра труб составляют Ø19,05–Ø77 мм, Ø38,1–Ø130 мм, Ø50,8–Ø180 мм, Ø120–Ø230 мм и Ø150–Ø324 мм. Охлаждение головок — жидкостное, расход охлаждающей жидкости — не менее 300 мл/мин. Диаметр вольфрамового электрода — Ø2,4 или Ø3,2 мм. Ход колебаний составляет 20 мм для диапазона Ø19,05–Ø77 мм и 40 мм для остальных диапазонов. Ход регулировки напряжения дуги — 40 мм. Диаметр проволоки составляет Ø1,0 мм в стандартном исполнении или Ø0,8 мм в дополнительном варианте. Масса головки составляет 5,5 кг для диапазона Ø19,05–Ø77 мм, 10,8 кг для Ø38,1–Ø130 мм, 19,5 кг для Ø50,8–Ø180 мм, 21,5 кг для Ø120–Ø230 мм и 36 кг для Ø150–Ø324 мм.
