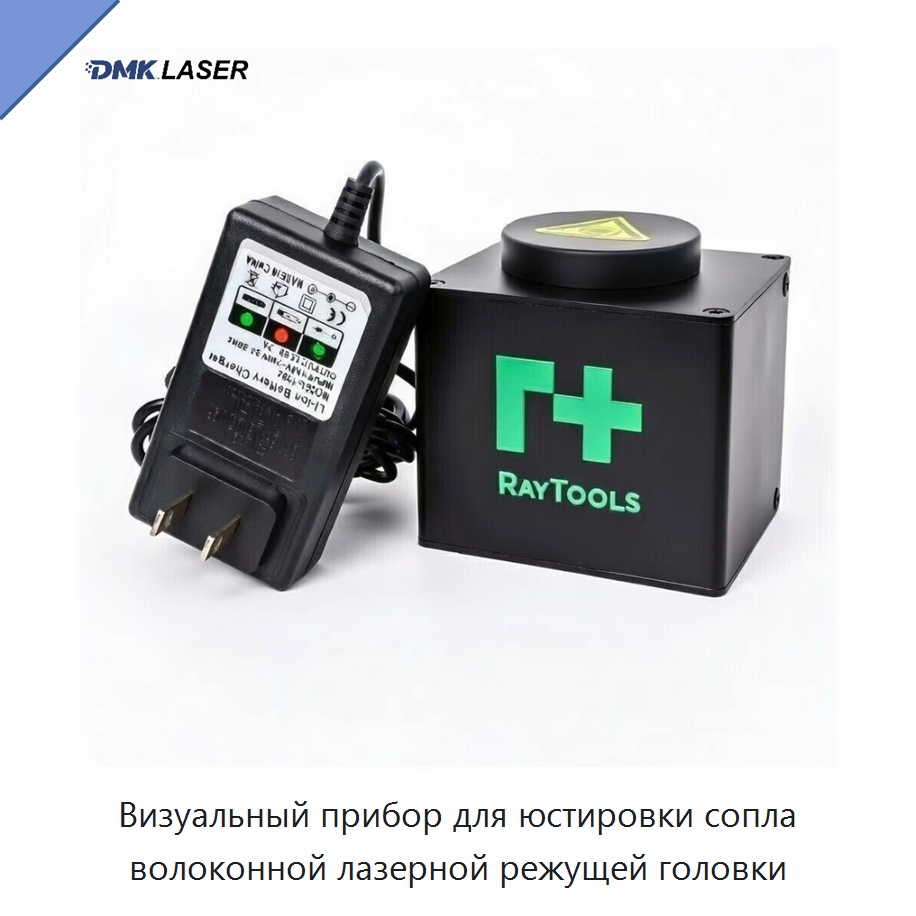

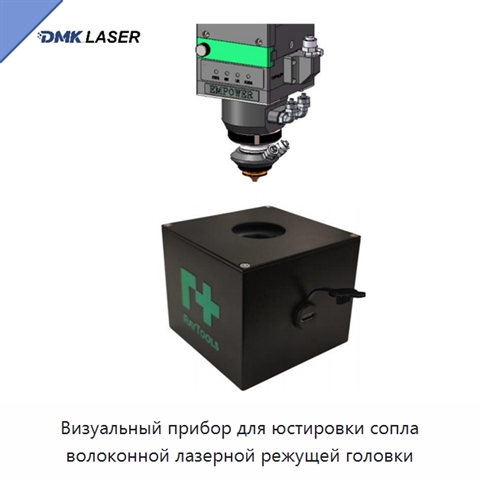

Визуальный прибор для юстировки сопла волоконной лазерной режущей головки

Name: Визуальный прибор для юстировки сопла волоконной лазерной режущей головки
SKU: 334-573

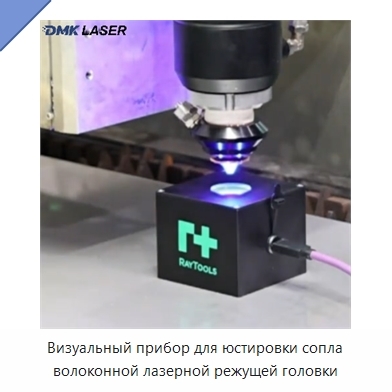

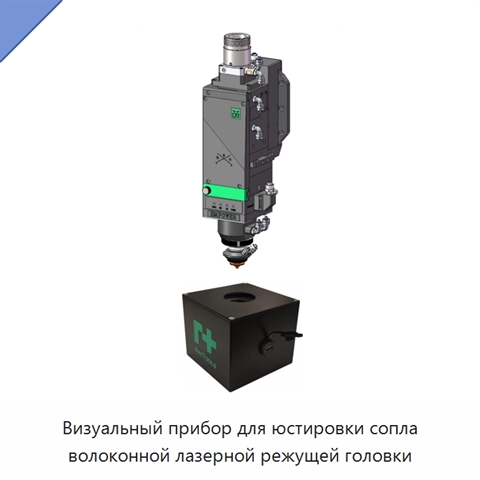

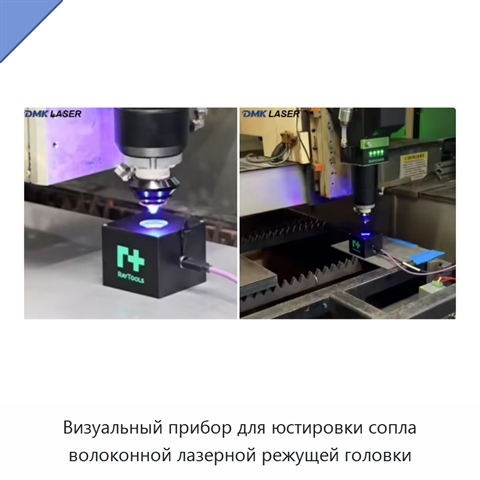

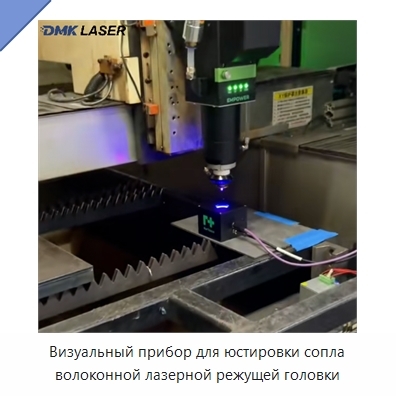

Модуль камеры устанавливают под соплом с зазором около 10 мм, затем запускают программное обеспечение, открывают изображение с камеры и настраивают фокус на сопле. После этого регулируют крепления зеркал до минимального значения отклонения центра лазера в программе, стремясь свести его к нулю, и проверяют результат настройки. Такой способ обеспечивает точное положение луча относительно центра сопла, помогает получать симметричный рез и поддерживать оптимальный поток газа. Прибор совместим с различными лазерными режущими головками, защищает сопло и линзу от повреждений во время юстировки и заменяет традиционный метод прожига пластины. Время процедуры сокращается с более чем 10 минут до менее 2 минут. Настройку выполняют при закрытой лазерной заслонке, не включая режущий лазерный луч. В процессе используется программное визуальное руководство, позволяющее оператору контролировать отклонение и завершение юстировки.

Наименование производителя

Original Raytools Laser Coaxial Indicator Beam Alignment Tool Nozzle Centering Device for Fiber Laser Cutting Head, DMK Laser Head Laser Coaxiality Tester, Laser Nozzle Coaxial Vision Aligner, DMK Coaxial Planner Laser Cutting Head Nozzle Center Adjustment and Arrangement, New Laser Beam Alignment Tool DMK Visual Collimator with Competitive Price for Nozzle Centering in Cutting Welding Applications, DMK Laser Alignment Collimator Visual Beam & Nozzle Centering Tool for Cutting/Welding

Задать вопрос Искать на Baidu

Какую задачу решает юстировочный прибор

Прибор применяют для первоначальной настройки и калибровки лазерной системы, обслуживания после замены сопел или линз, устранения низкого качества резки и нестабильной сварки, а также для высокоточных работ.

Калибровка приборов

Резка материалов

Сварка металла

Характеристики ЕКШ-97(2А)

Модель (по базе 91Т)ЕКШ-97(2А)

Тип принадлежностикоаксиальный прибор для визуального выравнивания лазерного сопла, интерфейс

Ключевые преимуществаконкурентоспособная цена

Тип запасных частейкоаксиальный прибор для визуального выравнивания лазерного сопла, лазер, ALS

Длина волны1064 нм

Юстировочный прибор - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЕКШ-97(2А) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней проверки актуальности данных: 02.10.26

Данные о производителе и характеристиках проверены.
