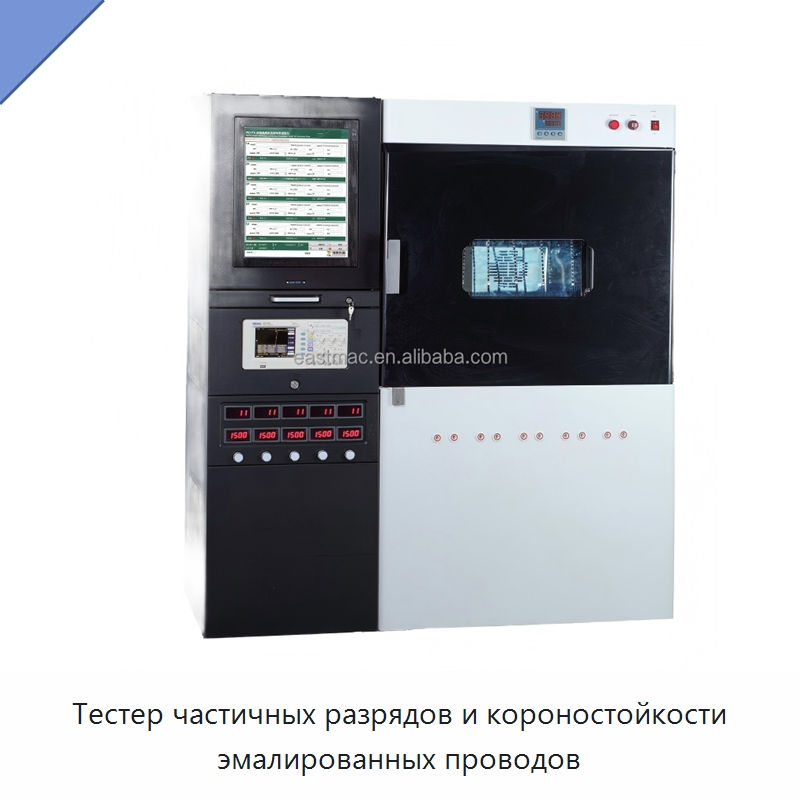

Тестер частичных разрядов и короностойкости эмалированных проводов

При воздействии повторяющихся высокочастотных прямоугольных импульсов сигналы частичного разряда маскируются интенсивными электромагнитными помехами на фронтах и спадах, поэтому их выделение затруднено. Прибор объединяет источник питания, регистрацию высокочастотного переходного тока, обнаружение слабых сигналов и микроконтроллерное управление; управляющий компьютер обеспечивает автоматическое стабильное повышение выходного напряжения, а ток, индуцированный частичным разрядом, регистрируется с высокой эффективностью и точностью. Выходное напряжение непрерывно регулируется от 0 до 5000 В; ошибка его индикации не превышает ±3% при значениях 1500–5000 В, стабильность составляет не более ±1% в том же диапазоне, частота выхода настраивается от 2 до 20 кГц, а форма импульса является биполярной прямоугольной с заполнением 50%; время нарастания не превышает 100 нс, доступны четыре выбираемые ступени. Испытательная камера рассчитана на температуру от комнатной до 200 °С; размеры шкафа управления составляют 490×500×1650 мм, нагревательного блока — 900×760×1650 мм, мощность прибора — 4,5 кВт, а входное питание имеет частоту 50 Гц и допуск ±5%. Испытания выполняют на скрученных парах и парных образцах эмалированных проводов разных спецификаций при различных частотах, массовые испытания разнообразных образцов проводят при одинаковых условиях окружающей среды; полученные тенденции изменения согласуются с результатами измерений ультрафиолетовыми спектрометрами.

Наименование производителя

PCVT5 Enamelled Wire Partial Discharge and Corona Resistance Tester
