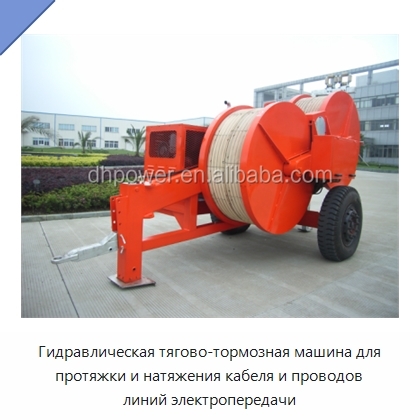

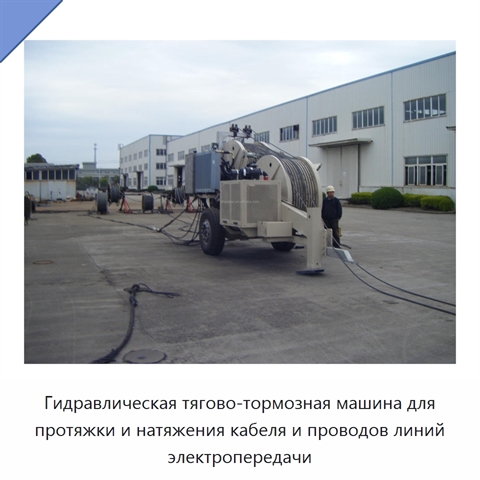

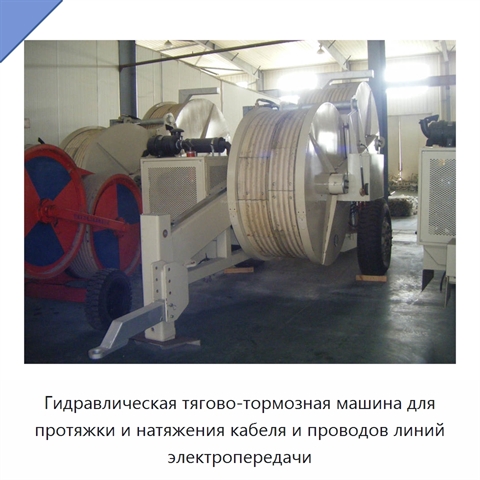

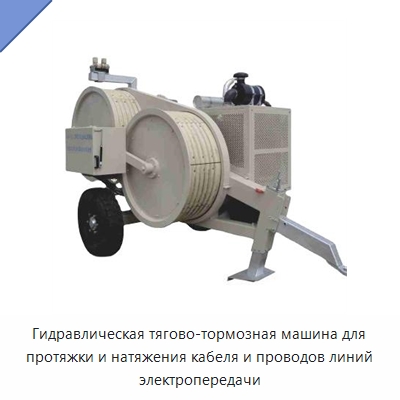

Гидравлическая тягово-тормозная машина для протяжки и натяжения кабеля и проводов линий электропередачи

Гидравлическая тягово-тормозная машина служит для протяжки и натяжения кабеля, а также для раскатки проводов с постоянным натяжением. Тяговое колесо оснащено сегментами футеровки из износостойкого нейлона MC. Бесступенчатое управление позволяет изменять натяжение и поддерживать его постоянным во время раскатки. Пружинный тормоз с гидравлическим растормаживанием автоматически срабатывает при отказе гидравлической системы. Для соединения с гидравлической стойкой кабельного барабана предусмотрены два комплекта выходных гидравлических интерфейсов. В зависимости от исполнения максимальное натяжение составляет 7,5; 30; 40; 2×35/1×70; 2×40/1×80 или 2×55/1×110 кН, а непрерывное натяжение — 7,5; 25; 35; 2×30/1×60; 2×35/1×70 или 2×50/1×100 кН. Диаметр по дну желоба составляет Φ1100, Φ1200, Φ1200, Φ1200, Φ1500 или Φ1600 мм. Максимальный подходящий диаметр провода — Φ32, Φ32, Φ32, Φ40 или Φ42,5 мм. Сочетания мощности двигателя и частоты вращения составляют 11 кВт/2200 об/мин, 37 кВт/2800 об/мин, 51 кВт/2500 об/мин, 51 кВт/2500 об/мин или 54 кВт/2500 об/мин. Габариты исполнений составляют 2,3×1,2×1,6; 3,6×1,8×2,4; 3,4×1,8×2,4; 4,4×2,1×2,6; 4,5×2,2×2,8 или 5,0×2,3×2,7 м, а масса — 450, 1700, 2800, 4000, 4850 или 7500 кг соответственно.
