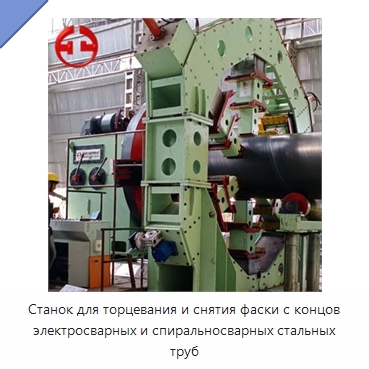

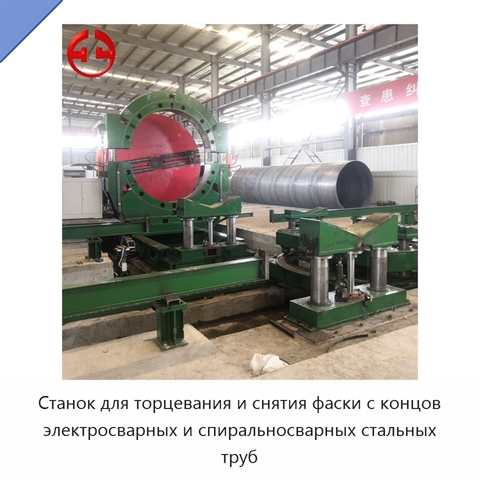

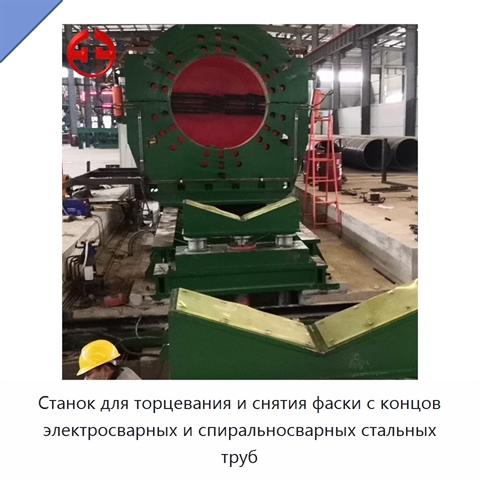

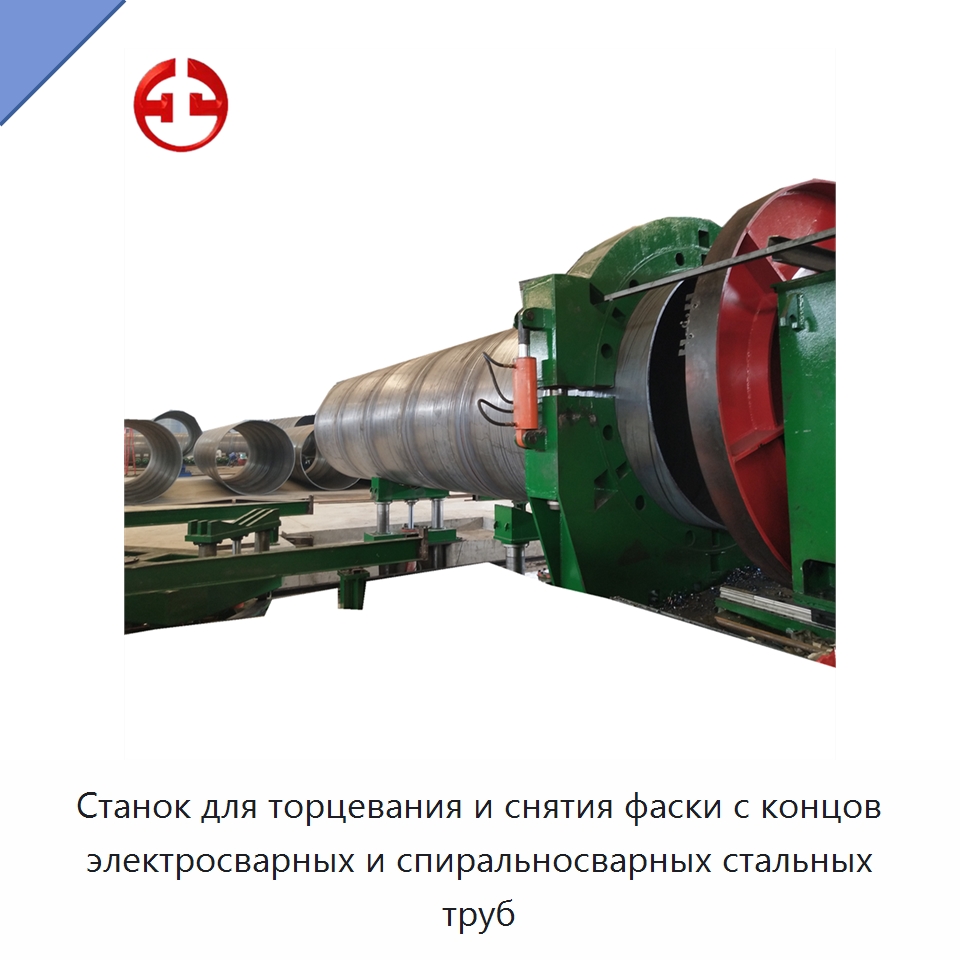

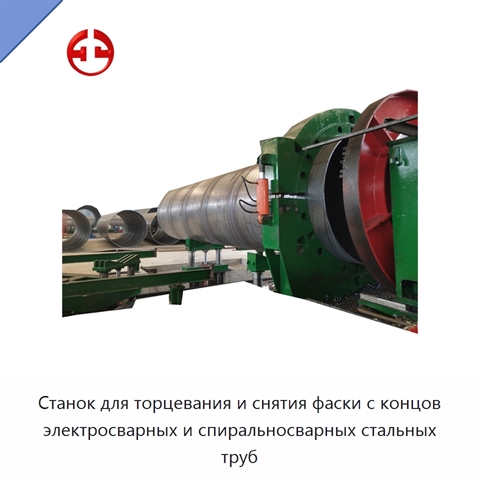

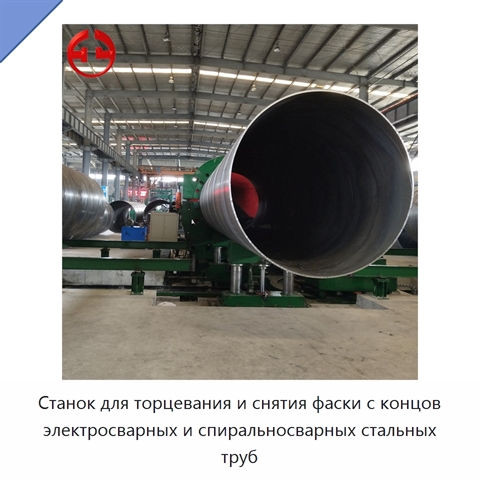

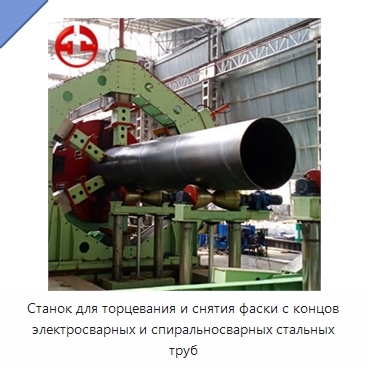

Станок для торцевания и снятия фаски с концов электросварных и спиральносварных стальных труб

Станок обрабатывает концы труб из углеродистой стали: торцевание и снятие фаски выполняются одновременно и завершаются за один цикл. Диапазон диаметров труб составляет Φ50–Φ3500 мм. Предусмотрены исполнения для линий электросварных и спиральносварных труб. Для электросварных труб доступны следующие сочетания диапазона диаметров, длины и мощности: Φ50–Φ114 мм, 6–12 м, 70 кВт; Φ60–Φ168 мм, 6–12 м, 80 кВт; Φ89–Φ219 мм, 6–12 м, 60 кВт; Φ140–Φ355 мм, 8–12 м, 70 кВт; Φ168–Φ426 мм, 8–12 м, 90 кВт; Φ219–Φ508 мм, 8–12 м, 100 кВт; Φ219–Φ610 мм, 8–12 м, 150 кВт. Для спиральносварных труб предусмотрены исполнения: Φ219–Φ426 мм, 6–12 м, 70 кВт; Φ219–Φ630 мм, 6–12 м, 80 кВт; Φ325–Φ820 мм, 6–12 м, 60 кВт; Φ426–Φ1020 мм, 8–12 м, 70 кВт; Φ508–Φ1420 мм, 8–12 м, 90 кВт; Φ630–Φ1820 мм, 8–12 м, 100 кВт; Φ720–Φ2400 мм, 8–12 м, 150 кВт; Φ820–Φ3000 мм, 8–12 м, 160 кВт; Φ1020–Φ3500 мм, 8–12 м, 180 кВт. Станок оснащён профилирующими роликами. Рабочий цикл включает подачу трубы со стеллажа, приём и опускание на несущий ролик, осевое перемещение поворотным конвейером в зажимное устройство, центрирование и фиксацию, быстрый подвод и рабочую подачу инструмента, торцевание со снятием фаски, освобождение зажима, вывод трубы конвейером и выгрузку. Производительность станка — сотни тонн в месяц. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание КТЯ-75(2Ж) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

Pipe End Beveling Machine , Spiral Pipe End Facing and Beveling Machine, End Facing and Beveling Machine of Steel Pipes Made in China
