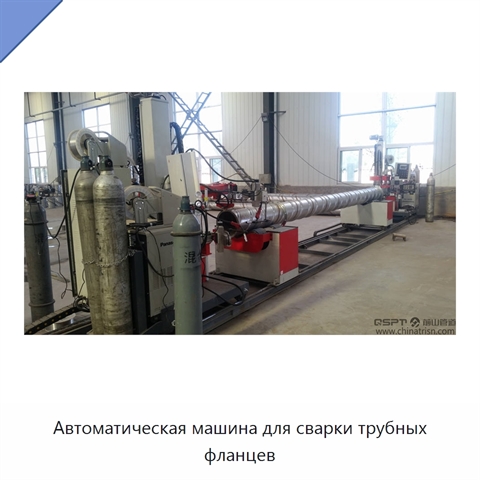

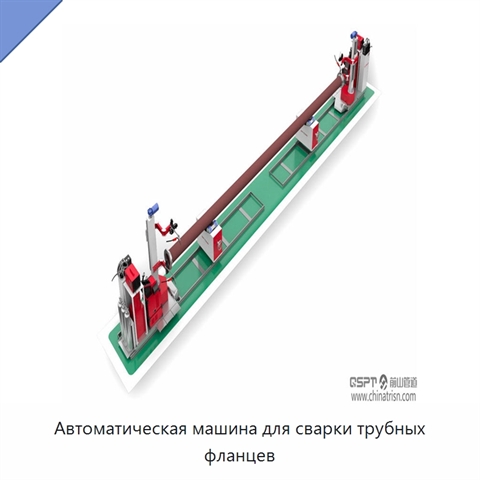

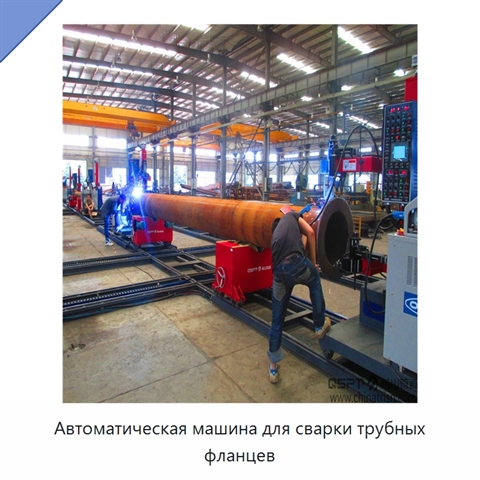

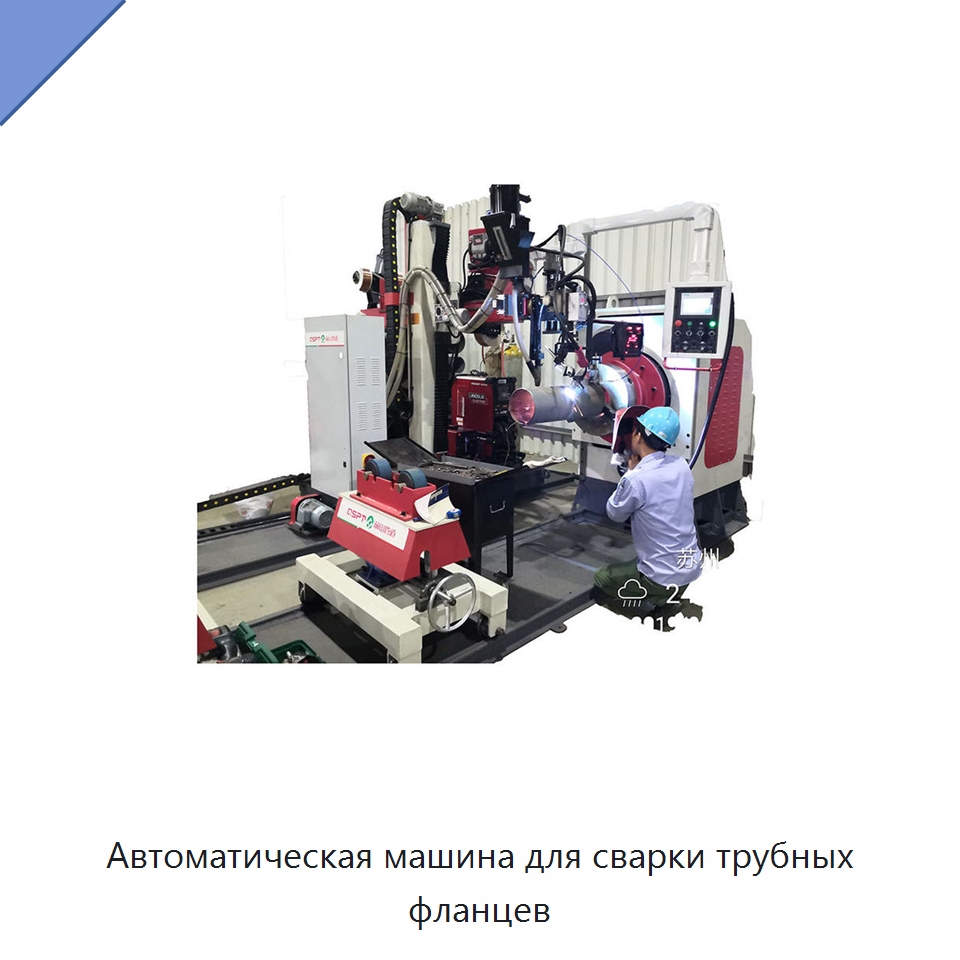

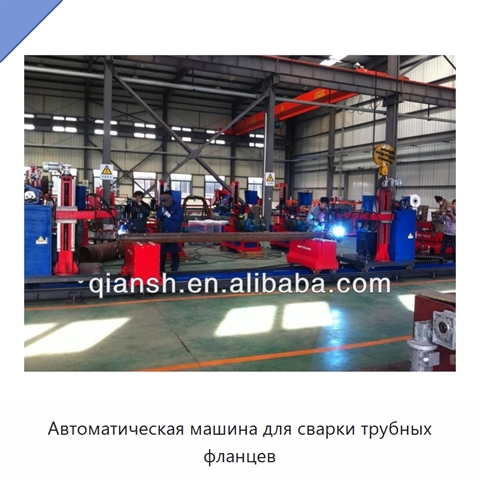

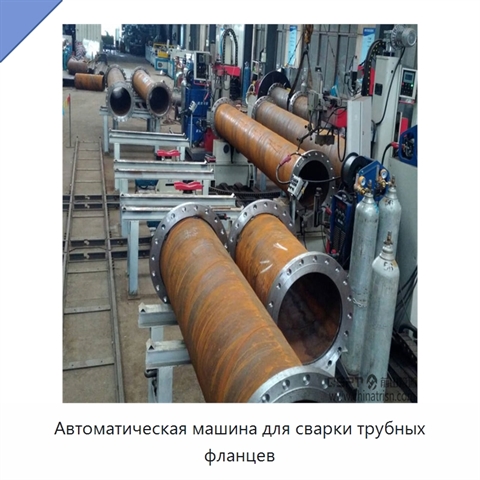

Автоматическая машина для сварки трубных фланцев

Автоматическая машина для сварки трубных фланцев рассчитана на работу с трубами номинальных диаметров DN50–400, DN100–600, DN150–800 и DN400–1200; соответствующие наружные диаметры составляют 57–426, 114–610, 159–813 и 426–1219 мм. Допустимая толщина стенки трубы — от 3 до 60 мм. Обрабатываемые материалы включают углеродистую, легированную, нержавеющую и криогенную сталь. Система сварочных головок предусматривает два исполнения: одну головку с двумя сварочными горелками с одной стороны либо две головки с четырьмя горелками с двух сторон. Перемещение обеспечивается двигателем активной опорной роликовой рамы. Зажим выполняется цепью или контактным роликом. Опорная система включает две активные опорные роликовые рамы, положение которых регулируется по длине трубы вдоль направляющей. Противовес отсутствует. Скорость регулируется бесступенчато, а настройка выполняется электрическим поперечным регулятором. Система колебаний оснащена шаговым двигателем и цифровым дисплеем. Управление осуществляется программируемым логическим контроллером. Машина поддерживает выполнение корневых, заполняющих и завершающих сварочных проходов.

Наименование производителя

PIPE FLANGE WELDING MACHINE; FLANGE WELDING MACHINE (GTAW/MIG/MAG)
