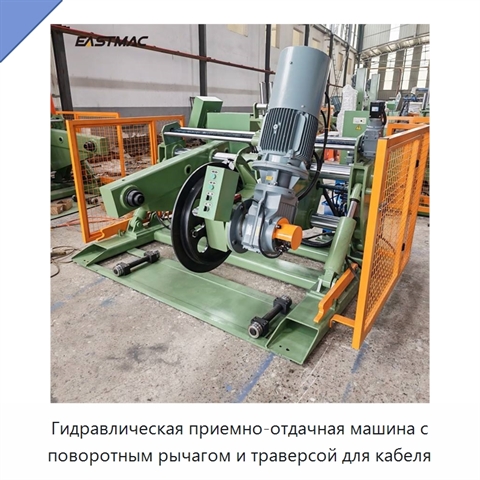

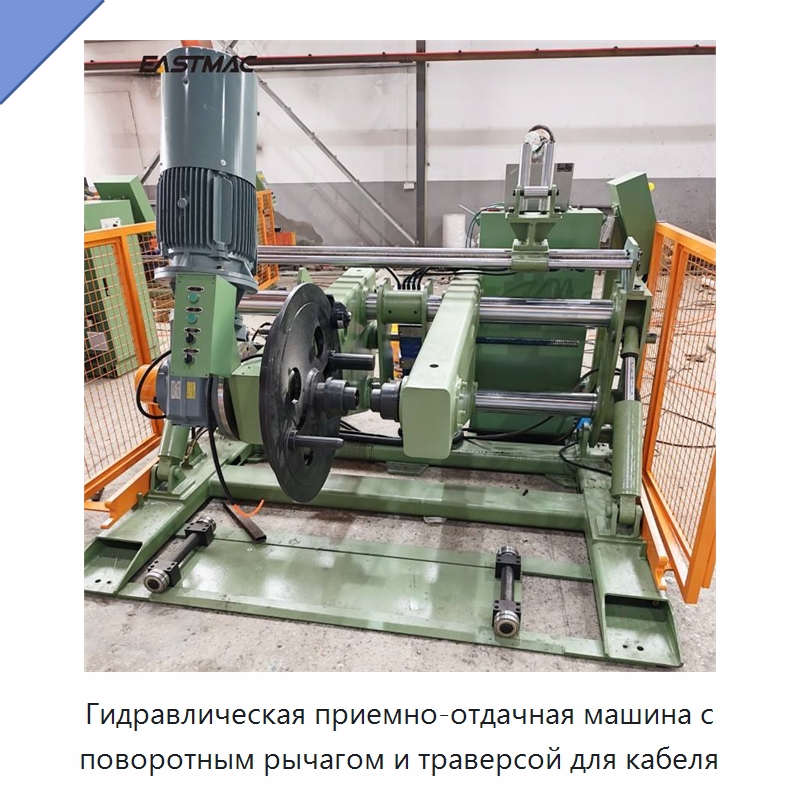

Гидравлическая приемно-отдачная машина с поворотным рычагом и траверсой для кабеля

Машина рассчитана на работу с катушками диаметром 1000–1828 мм и шириной 750–1320 мм. Диаметр отверстия пиноли составляет 80 или 125 мм. Приём осуществляется по крутящему моменту при скорости приёма 35 об/мин. Приёмный привод включает двигатель переменного тока мощностью 7,5 кВт и преобразователь частоты. Подъёмный механизм оснащён гидравлическим насосом и двумя гидроцилиндрами. Зажимной привод выполнен на основе мотор-редуктора мощностью 0,55 кВт и винтового штока. Перемещение траверсы обеспечивается серводвигателем переменного тока мощностью 1 кВт и шарико-винтовой передачей. Максимальная грузоподъёмность составляет 5 т. Электрическое управление осуществляется контроллером и сенсорным экраном диагональю 7 дюймов. Скорость приёма вводится синхронным сигналом. Шаг провода устанавливается с цифровым отображением. Предусмотрены автоматическая и ручная смена направления траверсы, коррекция рабочего положения и остановка на 3/4 оборота. При смене направления предусмотрена регулировка, а траверса отслеживает скорость приёма.

Наименование производителя

PN1600 Hydraulic Swing Arm Type Take-up Stand with Traverse Cable Take-up and Pay-off Machine
