Артикул: 286-269
Модель: ЭСА-79(5Т)
Секция: Дополнительная

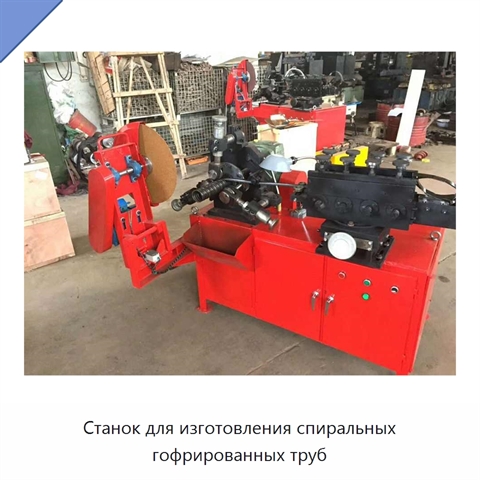

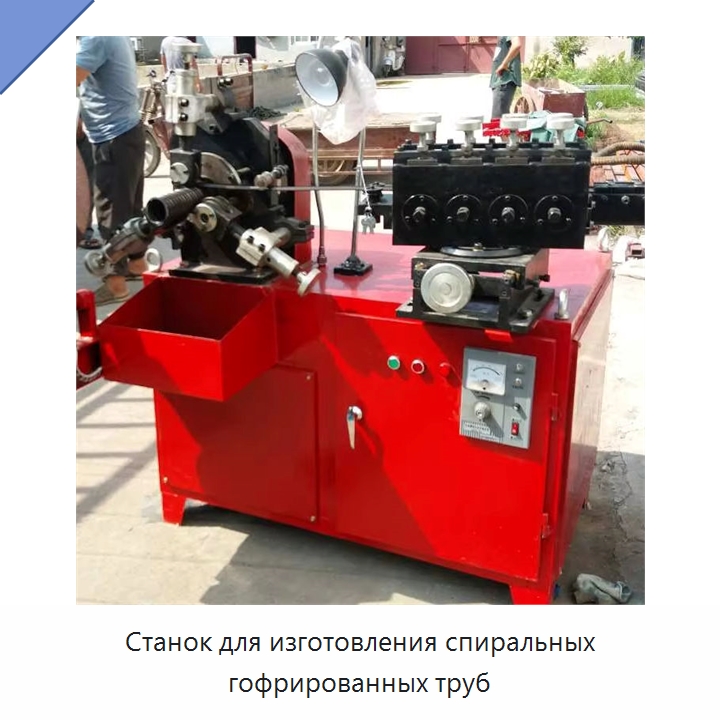

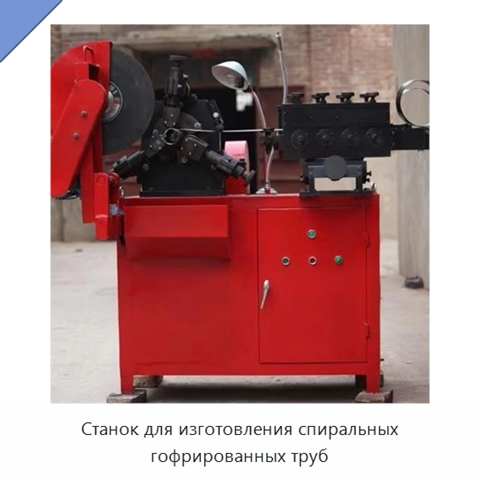

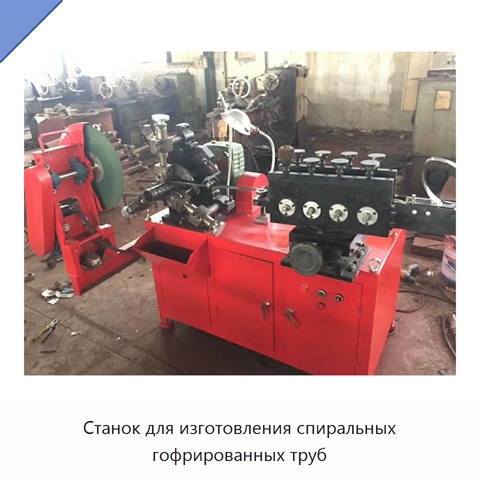

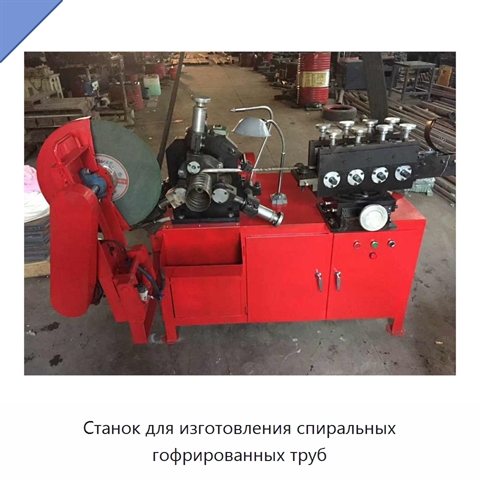

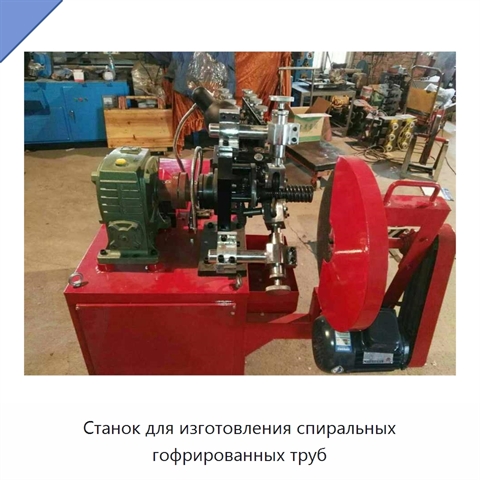

Станок для изготовления спиральных гофрированных труб
Станок изготавливает металлические спиральные гофрированные трубы из стальной полосы. В качестве заготовки используется оцинкованная или холоднокатаная стальная полоса; полоса формируется в двойной волновой профиль и затем обжимается. Двигатель с бесступенчатым регулированием скорости вращает оправку ведущего вала. Косозубая шестерня и две прямозубые шестерни, установленные на оправке, входят в зацепление и протягивают стальную полосу. Четыре комплекта роликов формируют гофры и отбортовку, после чего полоса наматывается на оправку. После введения профиля в зацепление прижимными роликами ролики для тиснения наносят рельеф, а уплотняющие ролики уплотняют профиль, формируя спиральную гофрированную трубу. Мощность главного двигателя составляет 7,5 кВт, частота вращения — 1430 об/мин; мощность режущего двигателя — 0,75 кВт, частота вращения — 1380 об/мин. Станок работает с полосой шириной 36 мм и толщиной 0,2–0,35 мм, формирует трубы диаметром 35–135 мм. Скорость со стандартным двигателем составляет 4 м/мин, при бесступенчатом регулировании — 8–12 м/мин. Масса станка — 576 кг, габаритные размеры — 1100 × 800 × 1360 мм.
Задать вопрос Искать на Baidu
Какую задачу решает станок для изготовления гофрированных труб
Станок для изготовления гофрированных труб используют для формирования труб из стальной полосы с последующей намоткой и уплотнением профиля.
Характеристики ЭСА-79(5Т)
Модель (по базе 91Т)ЭСА-79(5Т)
Основные компонентыредуктор, подшипник
Материал обрабатываемых трубнержавеющая сталь
Мощность(Вт)7,5 кВт
Типстанок для изготовления гофрированных труб
Напряжение380 В, 220 В
Станок для изготовления гофрированных труб - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ЭСА-79(5Т) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ЭСА-79(5Т) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата актуализации информации: 26.08.26
Производитель и параметры оборудования проверены.
