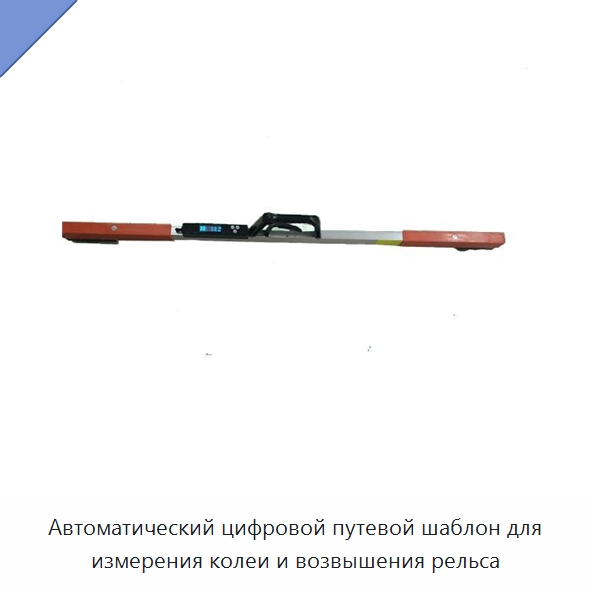

Автоматический цифровой путевой шаблон для измерения колеи и возвышения рельса

Путевой шаблон оснащён шкалой пузырькового уровня, шкалами ширины колеи и возвышения, а также светодиодной подсветкой для работы ночью. Батарея подсветки обеспечивает 100 часов непрерывной работы. Результаты измерений сохраняются и могут передаваться на компьютер для выявления неисправностей по кривой. Автоматическая температурная коррекция снижает влияние температуры окружающей среды на погрешность. Для номинальной колеи 1067 мм диапазон составляет 1042–1102 мм при допускаемом отклонении ±0,25 мм. Возвышение измеряется в пределах от −150 до +150 мм. Диапазон контроля контррельса равен 1013–1033 мм с допуском ±0,30 мм, а обратного расстояния — 970–990 мм с допуском ±0,30 мм. Погрешность нулевого положения нивелирующего устройства составляет ±0,65 мм. Для уровней точности 0, 1 и 2 параллельность поверхности прилегания к рельсу составляет соответственно ≤0,10, ≤0,15 и ≤0,20 мм; допуск возвышения — ±0,15, ±0,20 и ±0,60 мм; допуск отображения высоты — ±0,30, ±0,45 и ±1,20 мм; ошибка разворота при измерении возвышения — ≤0,30, ≤0,40 и ≤1,20 мм; повторяемость значения возвышения — ≤0,10, ≤0,15 и ≤0,40 мм.

Наименование производителя

Rail Measure Automatic Digital Track Gauge
