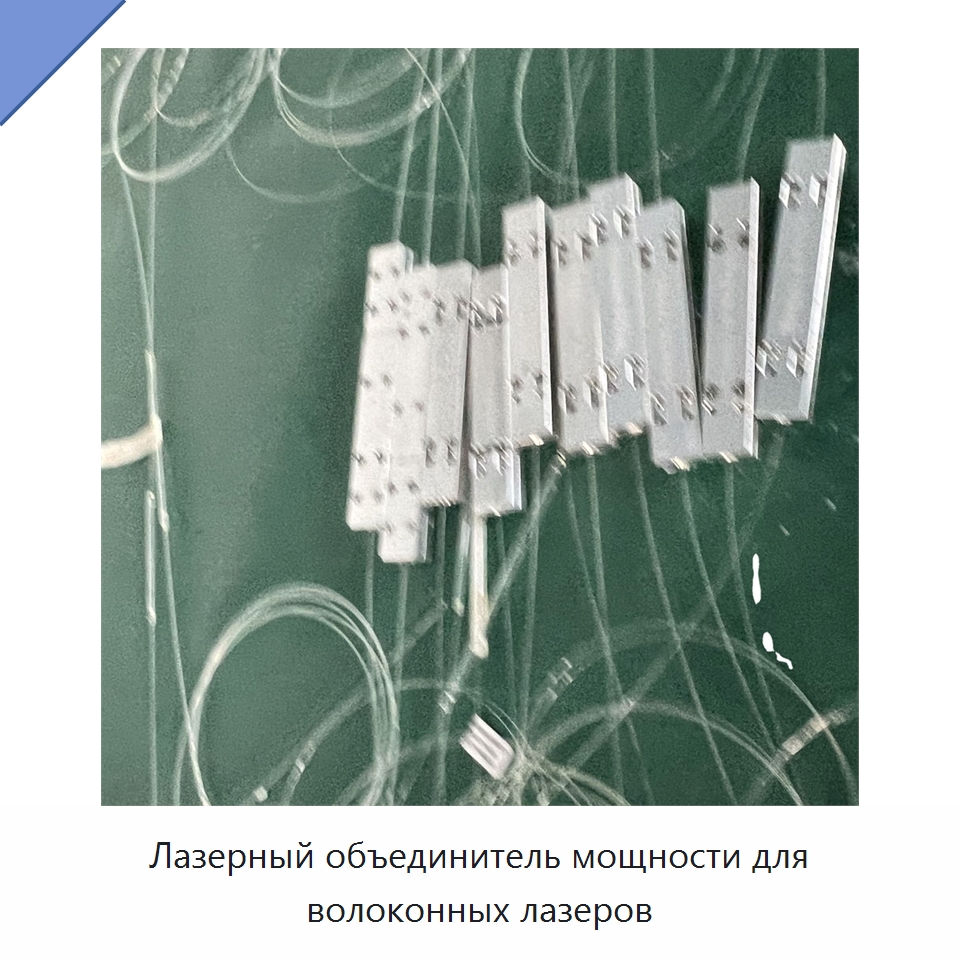

Лазерный объединитель мощности для волоконных лазеров

Лазерный объединитель мощности предназначен для высокомощных волоконных лазеров и волоконных усилителей. Объединитель накачки в исполнении (6 + 1) × 1 соединяет энергию шести потоков накачки и одного сигнального потока в одном двухоболочечном волокне, благодаря чему энергия накачки и сигнала передаётся по одному оптическому волокну. Эффективность поглощения накачки высокая, вносимые потери низкие; отдельный канал выдерживает мощность до 100 Вт. Высокомощный объединитель объединяет мощность от нескольких волоконных лазеров киловаттного класса с высокой эффективностью и может работать с разными типами волокна. Доступны исполнения 3 × 1, 4 × 1 и 7 × 1. Диапазон лазерной длины волны составляет 1060–1080 нм. Для входа используется волокно 20/130 с числовой апертурой 0,08/0,46, для выхода — 100/120/360 с числовой апертурой 0,22 или 50/70/360 с числовой апертурой 0,22. Максимальная входная мощность на порт составляет 3000 Вт, минимальная обратная мощность — 1000 Вт, а минимальная эффективность передачи мощности — 97 %. Размеры корпуса — 205 × 60 × 22 мм. Для работы требуется активное охлаждение; рабочая температура составляет от 0 до +65 °C, температура хранения — от −40 до +85 °C.
