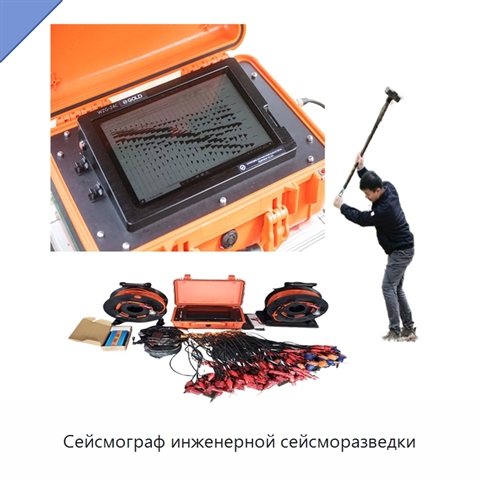

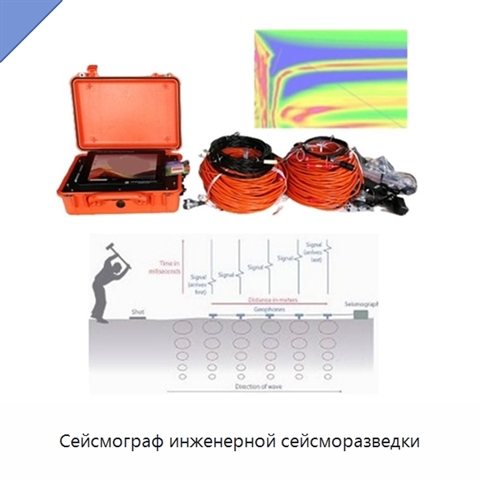

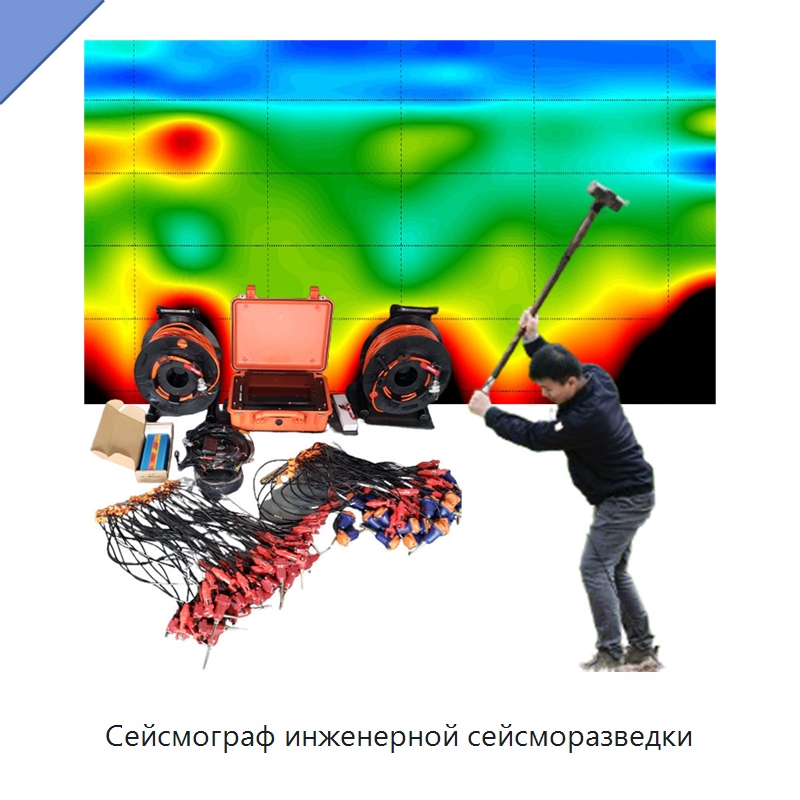

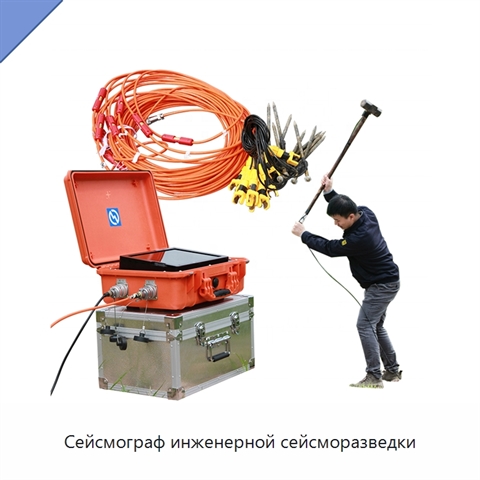

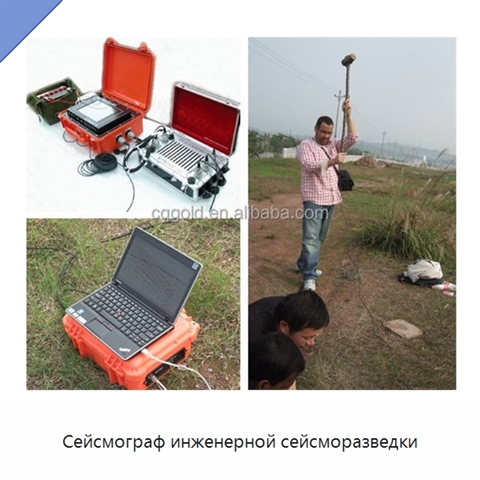

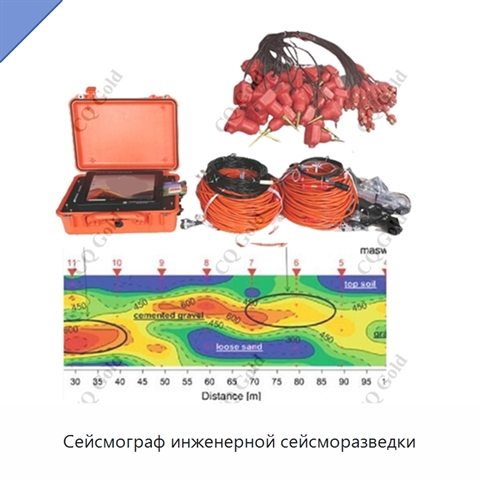

Сейсмограф инженерной сейсморазведки

Сейсмограф инженерной сейсморазведки регистрирует сигналы, принимаемые геофонами, при работах с отражёнными, преломлёнными и поверхностными сейсмическими волнами. Прибор поддерживает 24- и 48-канальные конфигурации, а число отсчётов может составлять 1024, 2048, 4096, 8192 или 16384. Для обычных измерений доступны интервалы выборки 10, 25, 50, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс; для микросейсмических измерений предусмотрен диапазон 1–200 мс. Используются 24-разрядный аналого-цифровой преобразователь, 32-разрядные накопление и усиление сигнала и динамический диапазон 144 дБ. Полоса частот составляет 0,1–4000 Гц, уровень шумов — 1 мкВ в полном частотном диапазоне, согласованность амплитуды — 0,2 %, фазовая согласованность — +0,01 мс, искажения — 0,05 %, временная задержка — 0–9999 мс. Подавление перекрёстных помех достигает не менее 90 дБ. Программный фильтр используется для подавления низких частот, крутизна фильтра верхних частот составляет 72 дБ на удвоение частоты, а режекторный фильтр 50 Гц обеспечивает ослабление 40 дБ. Собранные данные можно обрабатывать с шумоподавлением, калибровкой, инверсией и визуализацией. В режиме сейсмического изображения рабочим является канал 1, число трасс профиля не ограничено, а на экране отображается до 480 трасс. Запуск выборки ожидает внешний триггер; после завершения профиля данные сохраняются. Текущую трассу можно удалить, чтобы следующая выборка заменила её. Функция накопления поддерживается, а новые данные сохраняются в том же файле.
