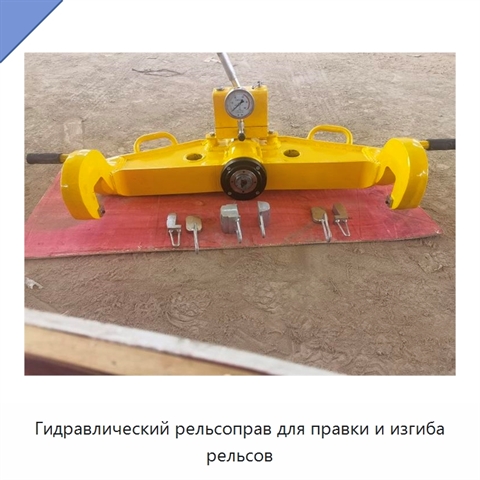

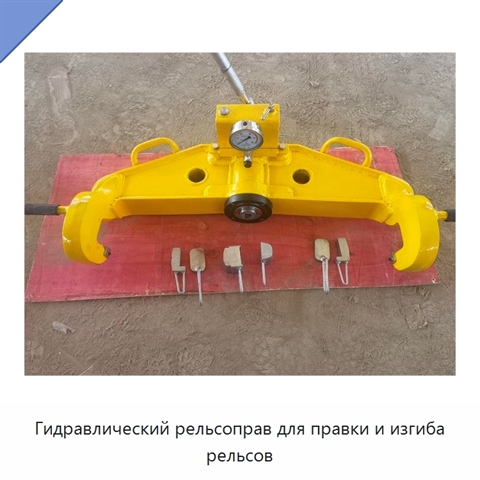

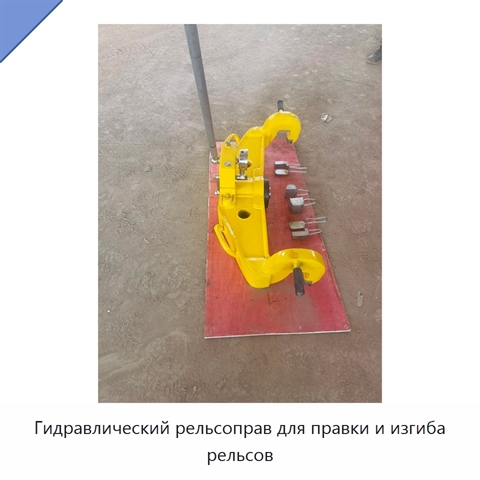

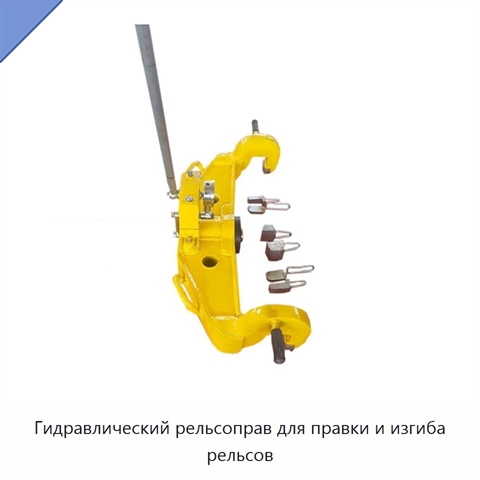

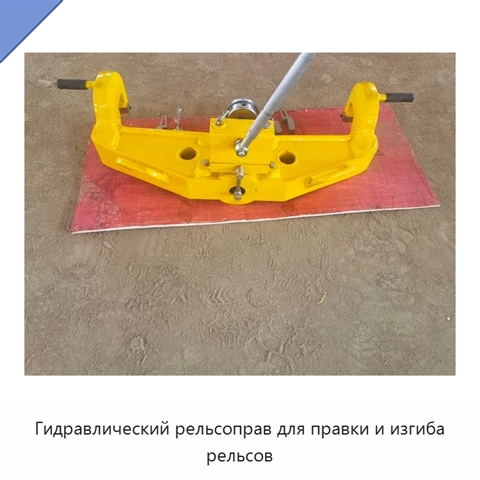

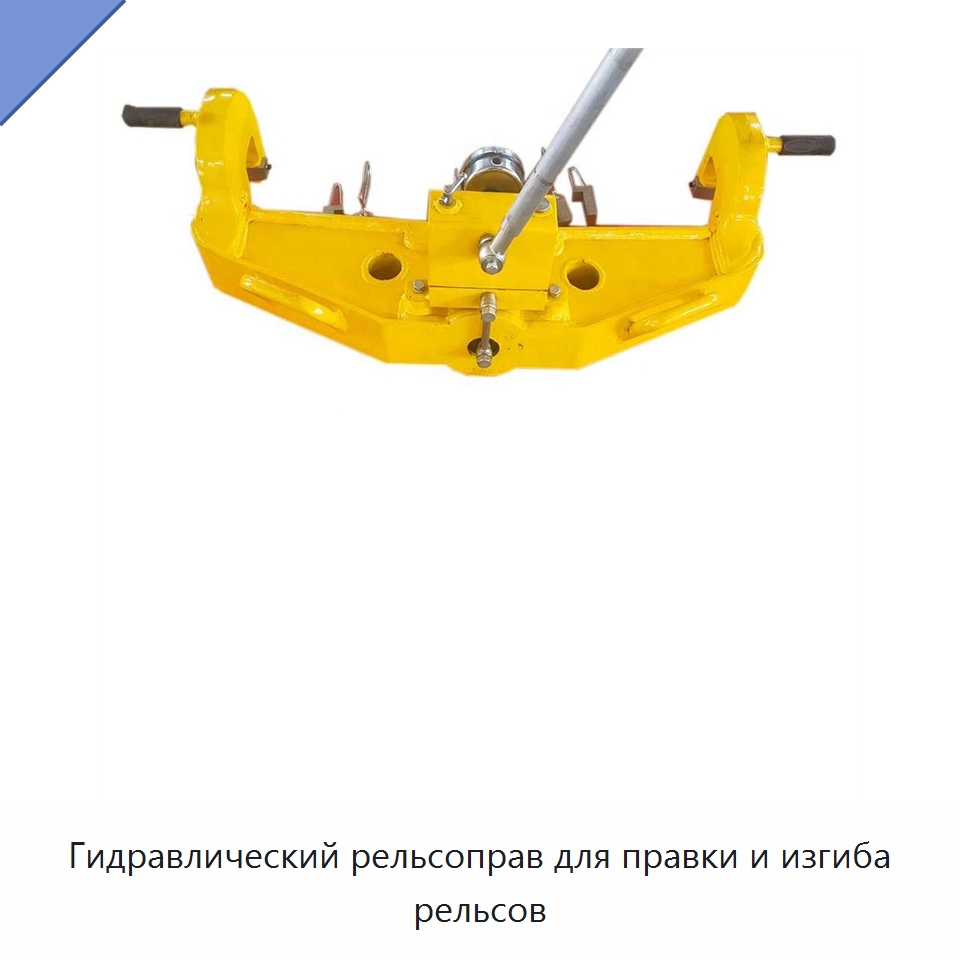

Гидравлический рельсоправ для правки и изгиба рельсов

Гидравлический рельсоправ выполнен на раме и оснащён ручной насосной станцией, гидроцилиндром, упорным блоком для рельса, крюковым рычагом с накладками для захвата рельса и соединительной масляной трубкой. При работе машину располагают горизонтально на остряковом или обычном рельсе. Упорный блок на штоке гидроцилиндра совмещают с центром шейки в деформированном участке, после чего крюковой рычаг плотно зацепляют за центр шейки с противоположной стороны. Возвратно-поступательное перемещение рычага ручного насоса подаёт масло в гидроцилиндр и повышает давление системы; выдвижение штока увеличивает усилие упорного блока, тогда как крюковые накладки с обеих сторон служат опорой. Возникающее воздействие вызывает пластическую деформацию, благодаря которой рельс выпрямляется или изгибается. Усилие для правки или изгиба составляет 500 кН, давление системы — 73 МПа, ход гидроцилиндра — 84 ± 2 мм, расстояние между точками опоры крюкового рычага — 1000 мм. Габариты машины — 1300 × 510 × 438 мм, масса с гидравлическим маслом — 138 кг.
