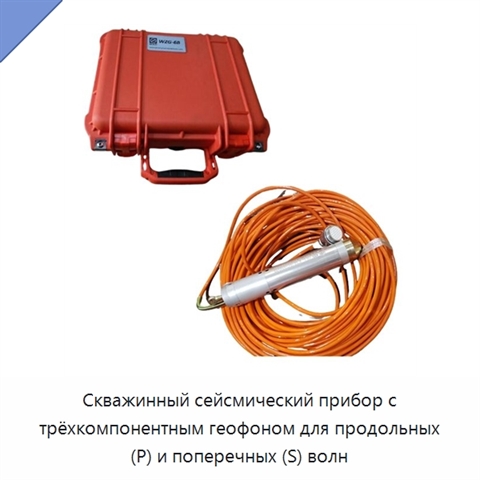

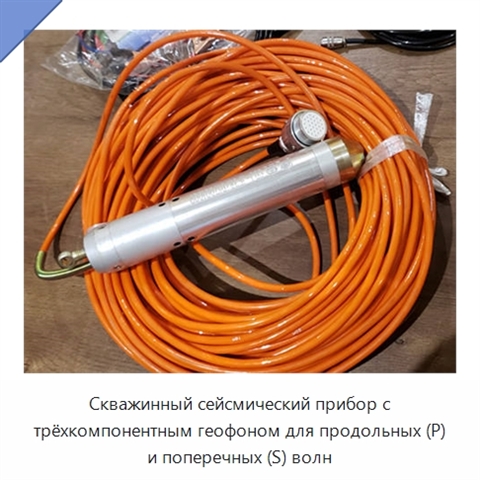

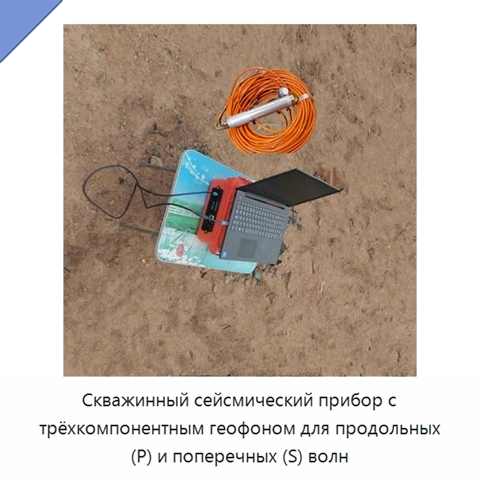

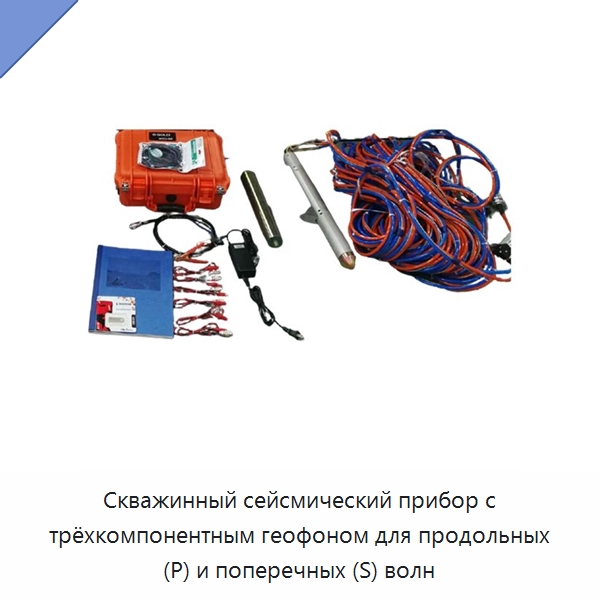

Скважинный сейсмический прибор с трёхкомпонентным геофоном для продольных (P) и поперечных (S) волн

Прибор поддерживает варианты на 6, 12, 24 и 48 каналов, а число точек выборки можно выбирать из значений 1024, 2048, 4096, 8192 и 16384. Частота дискретизации задаётся значениями 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс. Для измерения вибрации грунта предусмотрены вариант 1 м, варианты с несколькими режекторными полосами и диапазон 1–200 мс. Аналого-цифровой преобразователь имеет разрядность 24 бита, а усиление стека сигналов — 32 бита; динамический диапазон составляет 144 дБ, полоса пропускания — 0,1–4000 Гц. Уровень шума равен 1 мкВ во всём частотном диапазоне, амплитудная согласованность — ±0,2 %, фазовая — ±0,01 мс, искажения — ±0,05 %, временная задержка — 0–9999 мс. Поршневой геофон крепится к стенке после подачи воздуха: поршень прижимает стеновую пластину, а объём воздуха регулирует силу сцепления; геофон можно многократно накачивать и стравливать. Электромагнитный геофон использует электромагнитную связь, а пластинчатая пружина обеспечивает механическое крепление зонда к стенке. Кабель выдерживает растягивающую нагрузку более 250 кг, сигналы компонентов выводятся раздельно, межканальные помехи при этом невелики. Корпус выполнен полностью из металла и обладает высокой коррозионной стойкостью; металлический зонд отличается прочностью. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание РШЕ-74(1Т) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

Shear Wave Velocity in Borehole Seismic Survey With 3 Component Geophone, 50m Seismic Downhole Survey PS Wave Velocity Testing Instrument
