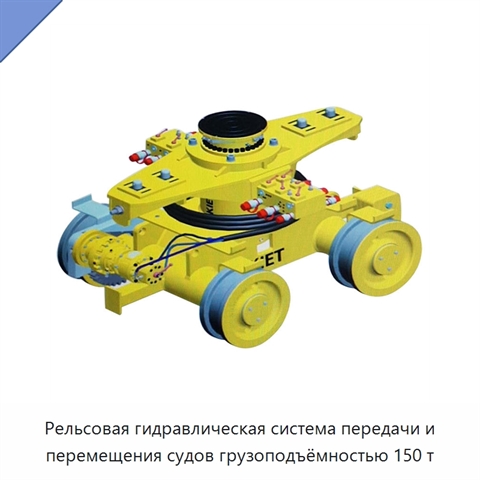

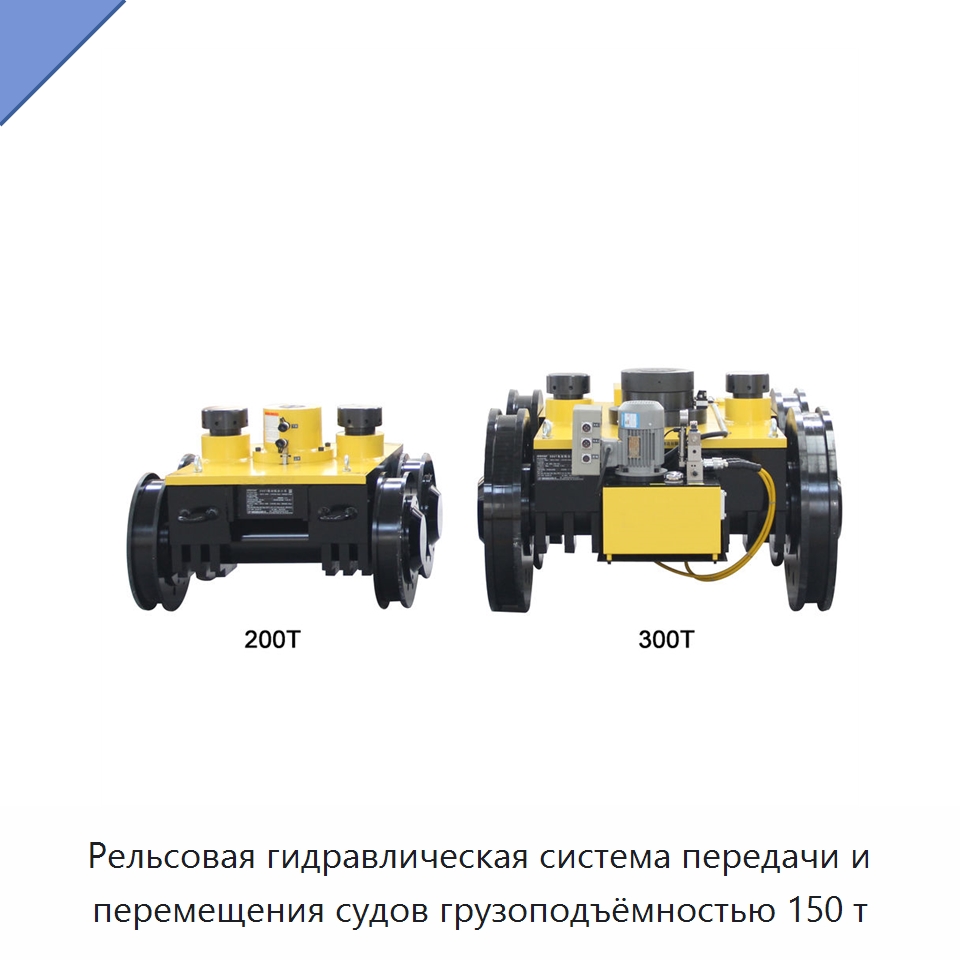

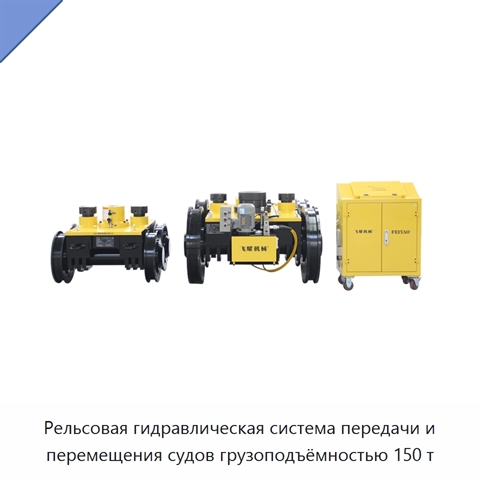

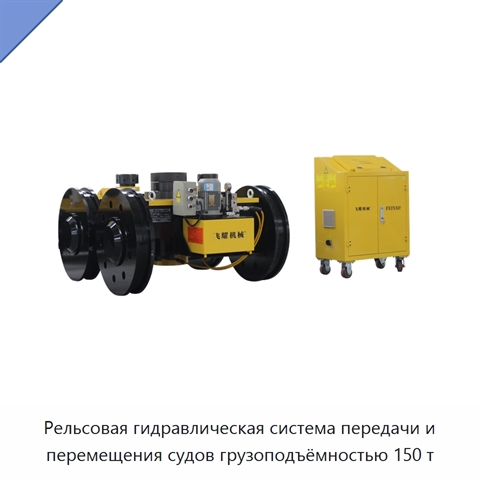

Рельсовая гидравлическая система передачи и перемещения судов грузоподъёмностью 150 т

Рельсовая гидравлическая система предназначена для транспортировки судов между судоподъёмником и сухим наземным причалом. Она перемещается по рельсам в боковом и поперечном направлениях и переносит судно на жидкостной опоре с контролем усилий, действующих на корпус, и нагрузок на колёса. Система состоит из передаточных тележек, каждая из которых рассчитана на подъём до 150 т. Конструкция допускает погружение в воду и хранение на открытом воздухе без повреждений или неблагоприятных последствий. Гидравлическая часть работает при давлении 25 МПа; мощность гидравлического подъёма составляет 2,2 кВт. Гидроцилиндр двухстороннего действия с механической стопорной гайкой имеет грузоподъёмность 150 т и ход 250 мм, а давление компенсационного клапана составляет 70 МПа. Под нагрузкой тележка движется со скоростью 3 м/мин, без нагрузки — 6 м/мин. Максимальный крутящий момент привода равен 30 000 Н·м, мощность двигателя передвижения — 7,5 кВт. Передаточная тележка имеет размеры 2700 × 1300 × 1050–1300 мм, колею 1000 мм, колёсную базу 1300 мм и массу около 5 т. Количество ходовых механизмов — четыре, диаметр ходового колеса — 800 мм, нагрузка на колесо — 38 т. Кабельная тележка имеет колею 1000 мм, базу 1900 мм и четыре колеса диаметром 500 мм с нагрузкой 18 т на колесо. Основное питание, питание гидравлической системы и привода передвижения — 380 В, 50 Гц, трёхфазное.
