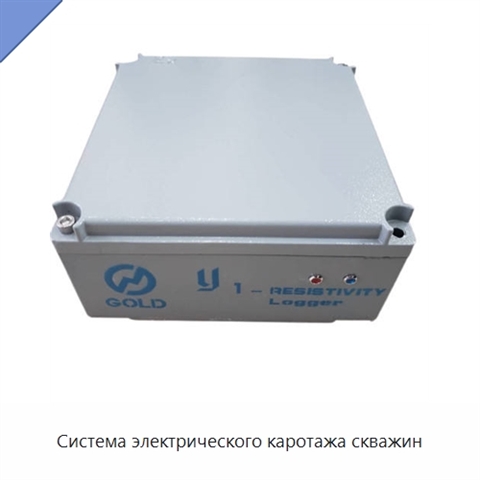

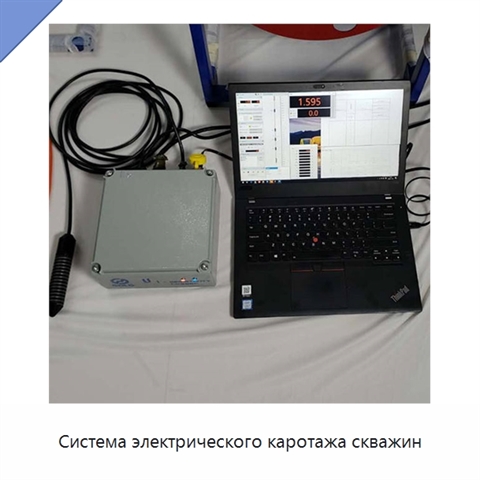

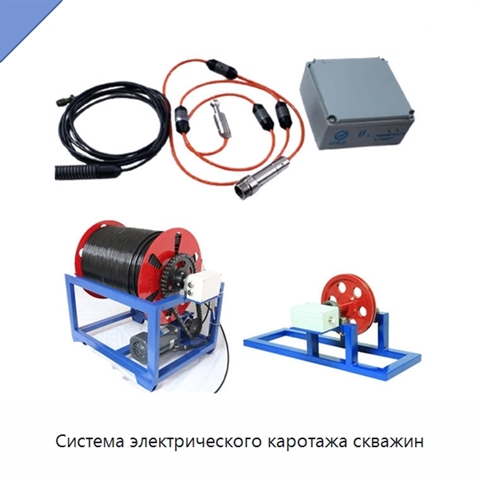

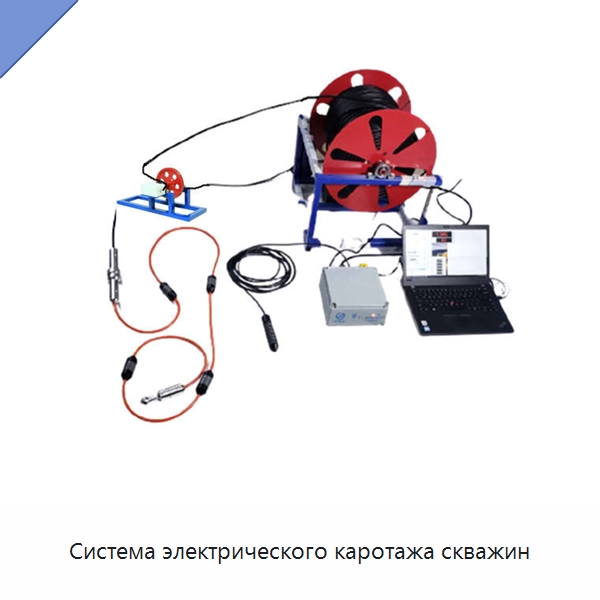

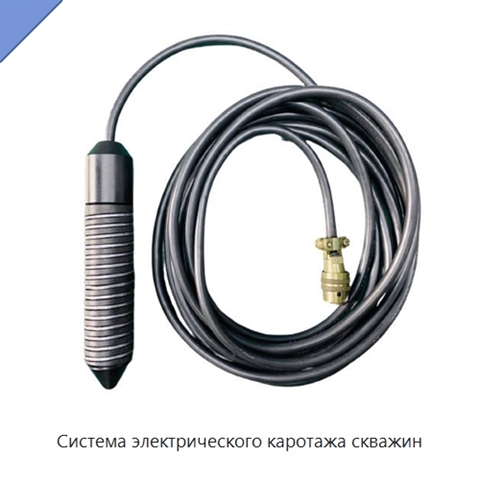

Система электрического каротажа скважин

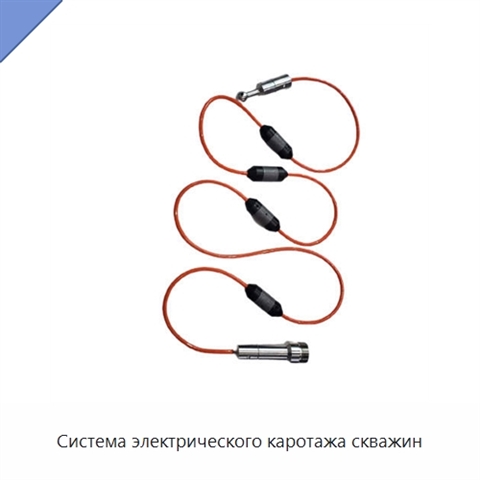

Прибор работает от переменного тока напряжением 220 В ±20%, частотой 50 Гц и мощностью 20 Вт. Допустимый диапазон температуры составляет от -20 до +40 °C, влажность не должна превышать 90%. Применяется электродная система A1.6 м 0.4N. Питание AB рассчитано на напряжение 6–60 В и ток 0–200 мА; форма переменного сигнала — прямоугольная. Диапазон измерения кажущегося удельного сопротивления составляет 1–2000 Ом·м, точность по шкале — 1%. Естественный потенциал измеряется в диапазоне ±1200 мВ с точностью 1%. Расстояние проникновения тока от ствола скважины зависит от инструмента и составляет от нескольких сантиметров до 1 м. Удельное сопротивление характеризует способность подземных формаций препятствовать прохождению электрического тока: формации, заполненные солёной водой, хорошо проводят ток, а формации с углеводородами являются плохими проводниками. Значения сопротивления выражаются в омах или Ом·м и отображаются в логарифмическом масштабе относительно глубины. Совместно с измерениями пористости они используются для расчёта водонасыщенности. Сигнал выводится через интерфейс USB. Диапазон измерения глубины — 0–9999,99 м, точность — лучше 0,1%. Скорость измеряется в диапазоне 0–9999 м/ч с точностью лучше 5%.
