Артикул: 207-862
Модель: НБИ-72(5Б)
Секция: Дополнительная

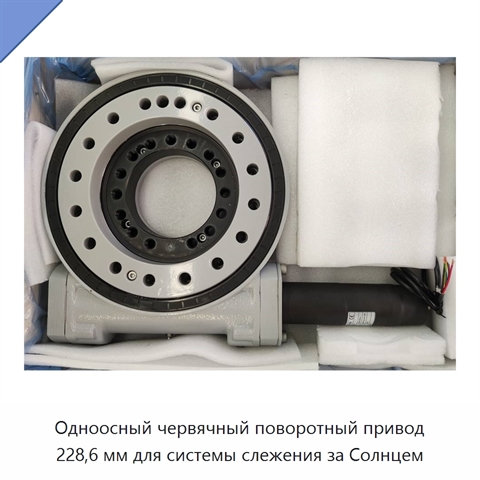

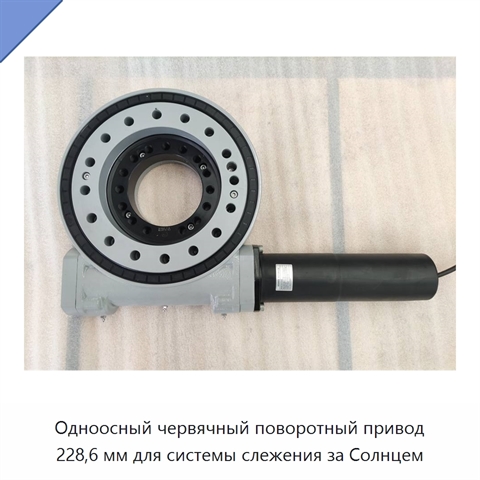

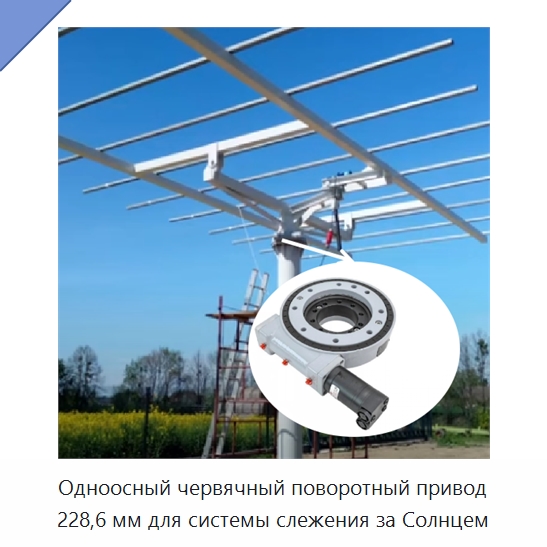

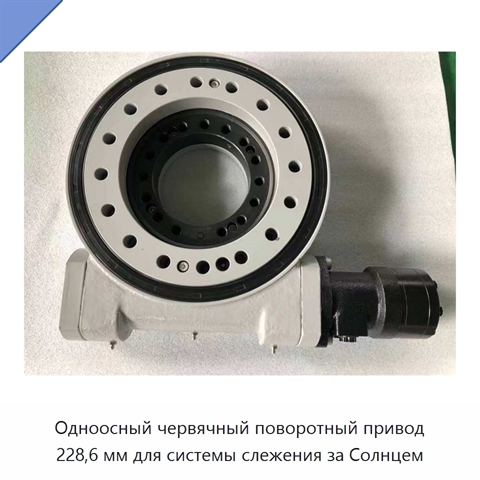

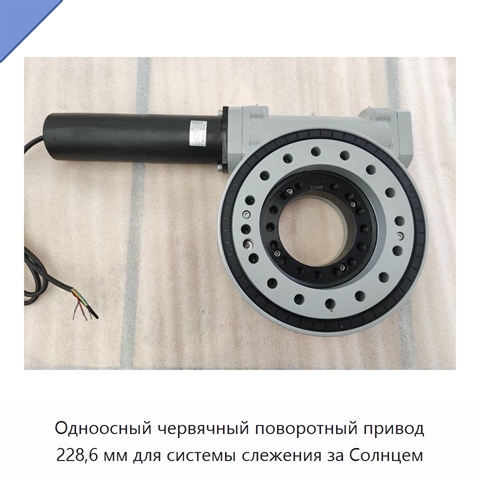

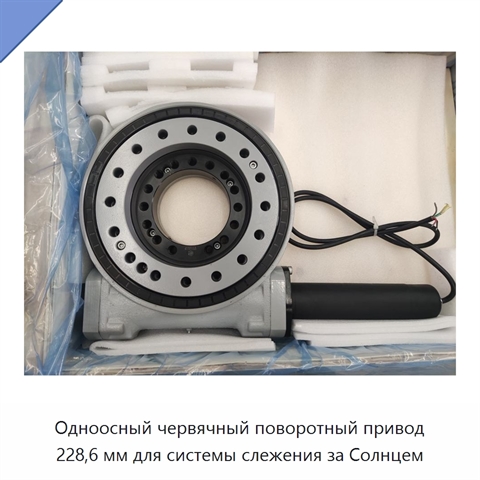

Одноосный червячный поворотный привод 228,6 мм для системы слежения за Солнцем
Одноосный червячный поворотный привод размером 228,6 мм представляет собой компактный узел из поворотного кольца, опорной плиты и червяка. Конструкция рассчитана на медленное вращение с непрерывным или циклическим движением и восприятие комбинированных нагрузок. Выходной крутящий момент составляет 805,2 Н·м, опрокидывающий момент — 33,9 кН·м, удерживающий момент — 38,7 кН·м. Передаточное отношение равно 62:1, выходная скорость — 0,049 об/мин, КПД — 40 %. Для монтажа применяются болты M16. Степень защиты корпуса — IP65. Привод рассчитан на нагрузку 500–800 кг. Стандартные присоединительные размеры позволяют сопрягать узел с оборудованием. Компактное исполнение и высокая жесткость подходят для систем слежения за Солнцем, спутниковых систем, мобильных сборочных платформ, погрузочных кранов на транспортных средствах, небольших судовых кранов, выдвижных поворотных лестниц и колесных узлов крупных морских портальных транспортеров.
Задать вопрос Искать на Baidu
Какую задачу решает одноосный червячный поворотный привод
Одноосный червячный поворотный привод применяется для медленного непрерывного или циклического поворота в системах слежения за Солнцем и спутниковых антеннах с комбинированной нагрузкой.
Характеристики НБИ-72(5Б)
Модель (по базе 91Т)НБИ-72(5Б)
Защита от коррозииc4
Класс защиты IPip65
Выходная скорость0,049 об/мин
Одноосный червячный поворотный привод - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации НБИ-72(5Б) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации НБИ-72(5Б) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Данные проверены на актуальность: 16.08.26
Информация о производителе и характеристиках подтверждена.
