Артикул: 284-803
Модель: ДМИ-77(5Н)
Секция: Дополнительная

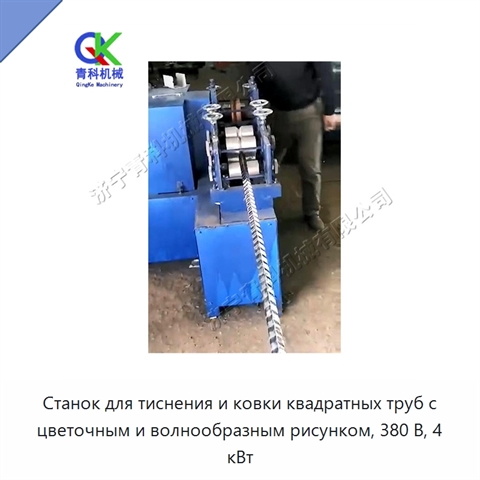

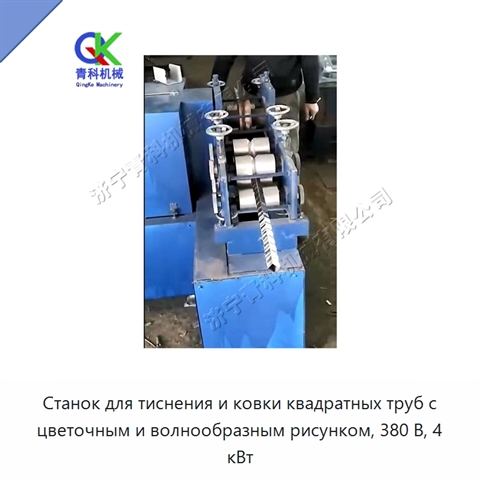

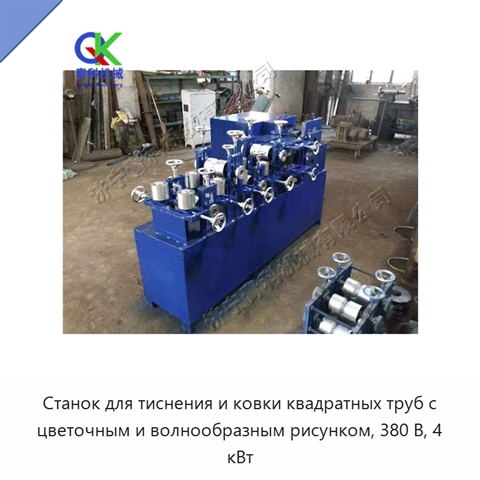

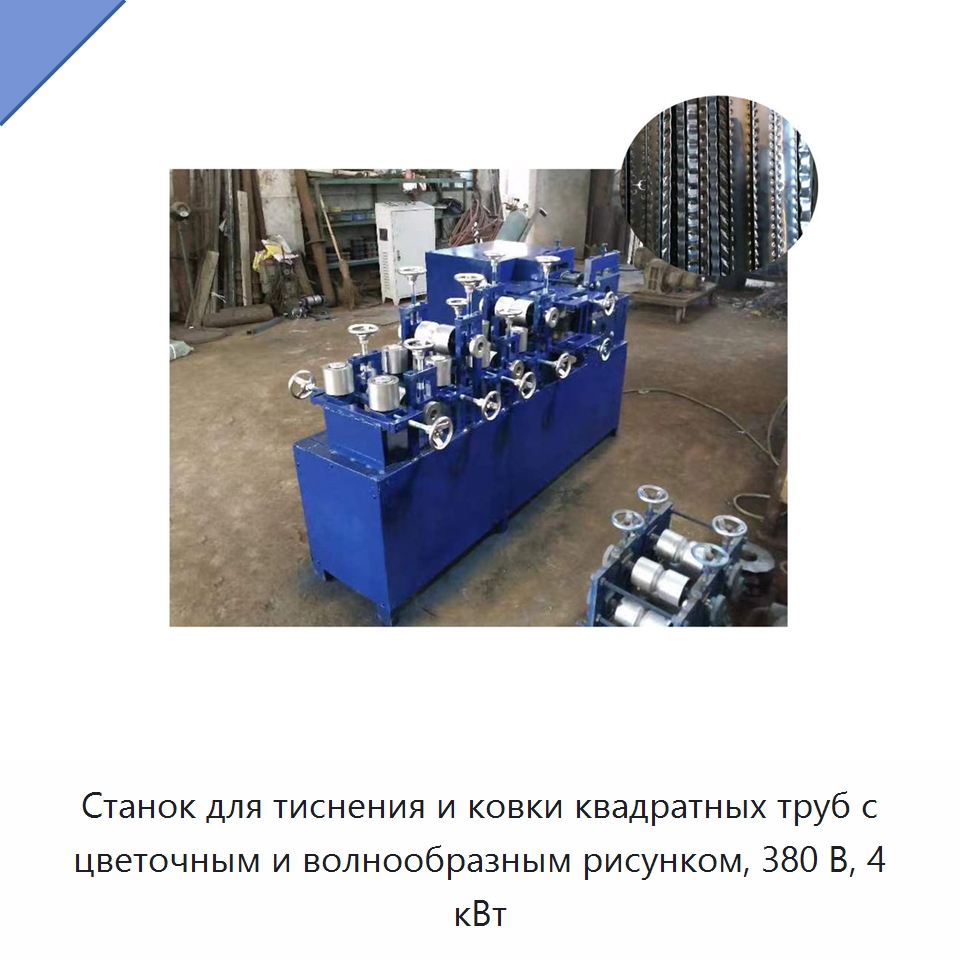

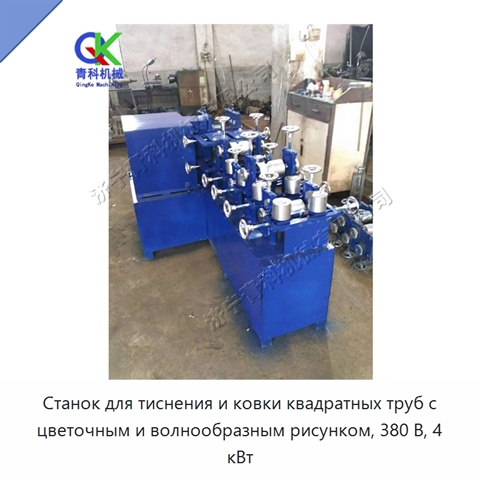

Станок для тиснения и ковки квадратных труб с цветочным и волнообразным рисунком, 380 В, 4 кВт

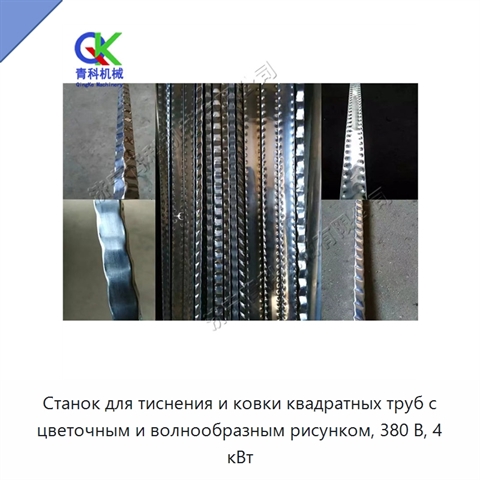

Станок выполняет тиснение и ковку профильных труб квадратного сечения, формируя цветочный, волнообразный или точечный рисунок. Привод от двигателя работает при напряжении 380 В, потребляемая мощность составляет 4 кВт. Двухосевая система обрабатывает обе стороны трубы за один проход с производительностью 8 м/мин. Максимальное сечение трубы с точечным рисунком — 50 × 50 мм. Для холодной прокатки труб толщиной 3 мм применяются шпиндели из стали 40Cr, прошедшие закалку и отпуск, а также термообработанные ролики. Механизм оснащён редуктором типоразмера 250 и зубчатой передачей. Пятиступенчатые системы правки и выравнивания обеспечивают прямолинейность обрабатываемых труб. Модульная конструкция и самоцентрирующаяся система форм позволяют быстро переключаться между обработкой труб с волнообразным рисунком сечением 30 × 30 мм и труб с точечным рисунком сечением до 50 × 50 мм. Габариты станка составляют 1800 × 1500 × 1100 мм, масса — 600 кг.
Задать вопрос Искать на Baidu
Какую задачу решает станок для тиснения квадратных труб
Станок применяется для двустороннего тиснения, ковки и холодной прокатки квадратных труб при изготовлении профилей с цветочным, волнообразным или точечным рисунком.
Характеристики ДМИ-77(5Н)
Модель (по базе 91Т)ДМИ-77(5Н)
Основные компонентыдвигатель
Ключевые преимуществапростота эксплуатации
Тип станкастанок для тиснения
Напряжение380 В
Станок для тиснения квадратных труб - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ДМИ-77(5Н) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ДМИ-77(5Н) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 26.08.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Станок для тиснения квадратных труб, также смотрели:
+4 фотоВесовая машина для наполнения баллонов сжиженным углеводородным газом, 2–150 кг
Модель: ХАК-28(5Р)
Весовая машина совмещает взвешивание в диапазоне 2–150 кг и наполнение баллонов сжиженным углеводородным газом. Для отображения показаний предусмотрен ЖК-дисплей.
+5 фотоМногофункциональный гидравлический станок 3 в 1 для резки, гибки и пробивки медных и алюминиевых шин
Модель: СБУ-18(5К)
Многофункциональный гидравлический станок объединяет резку, гибку и пробивку медных и алюминиевых шин. Три рабочие позиции могут действовать одновременно, не влияя друг на друга; управление выполнено на базе программируемого логического контроллера. Станок также выполняет плоскую, вертикальную, П-об

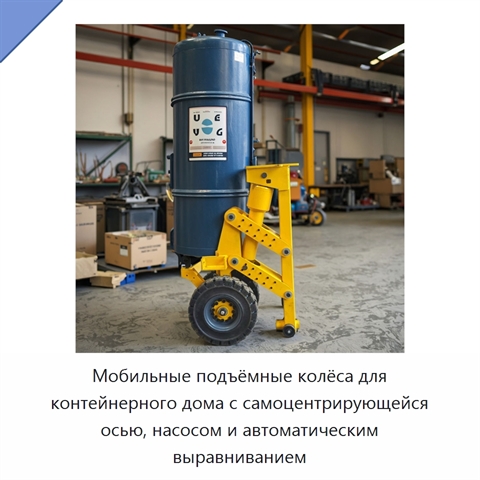

Мобильные подъёмные колёса для контейнерного дома с самоцентрирующейся осью, насосом и автоматическим выравниванием
