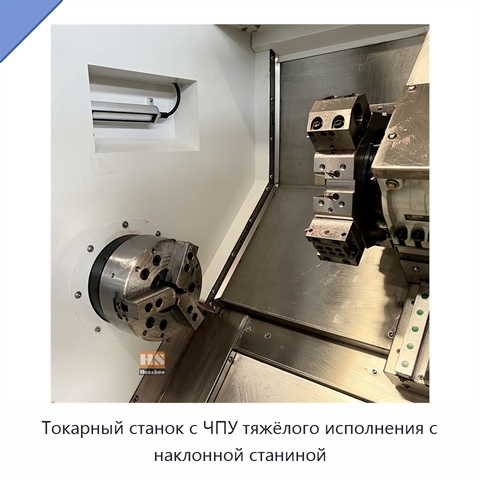

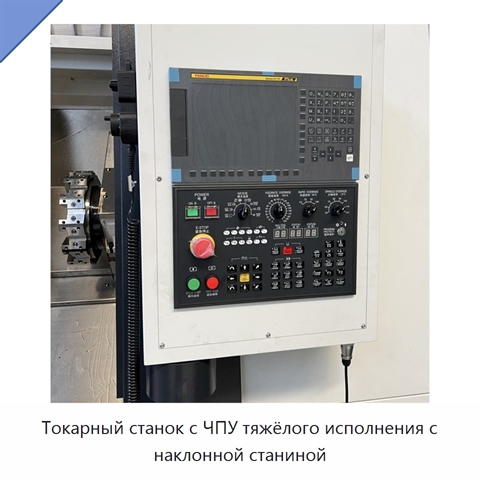

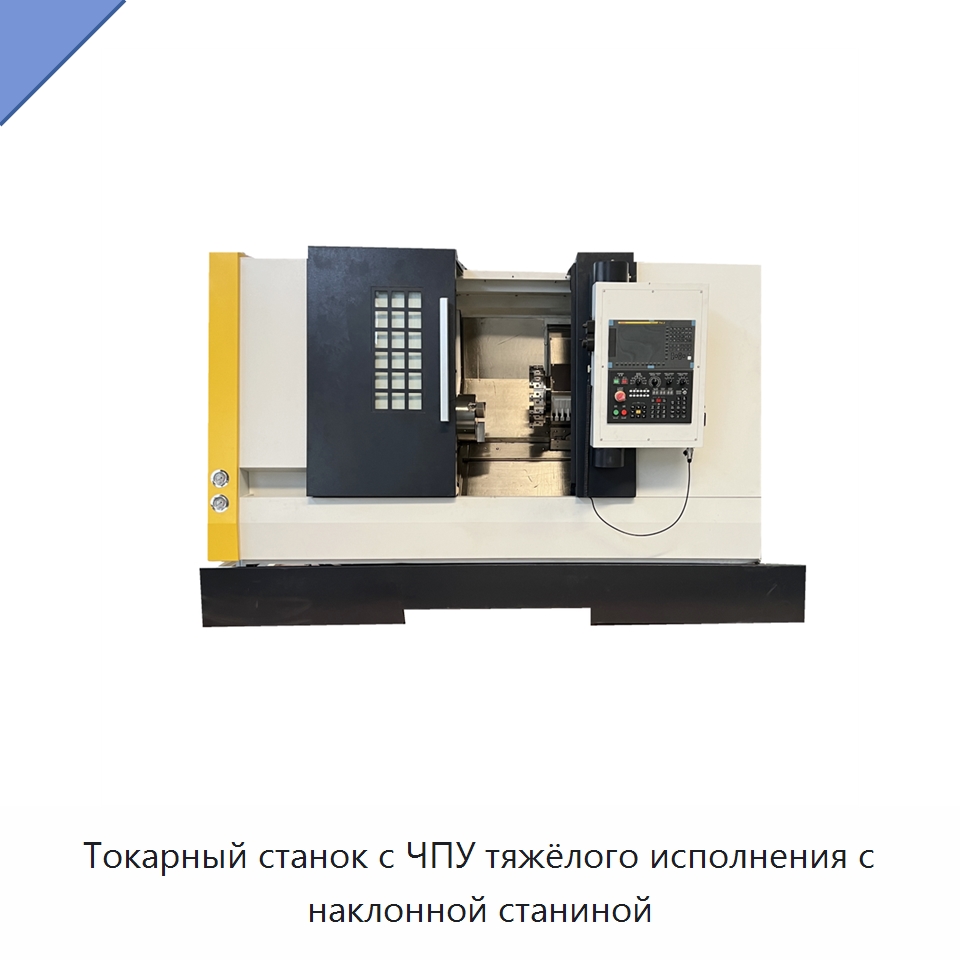

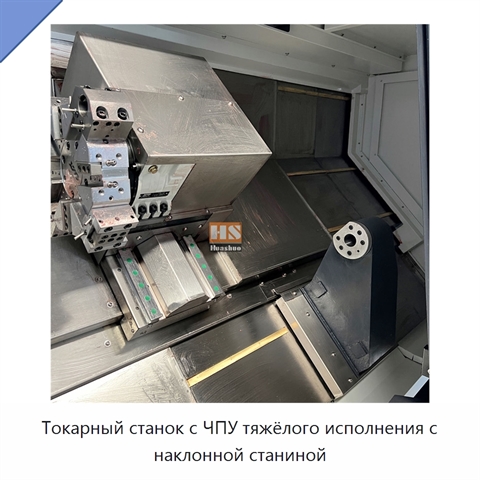

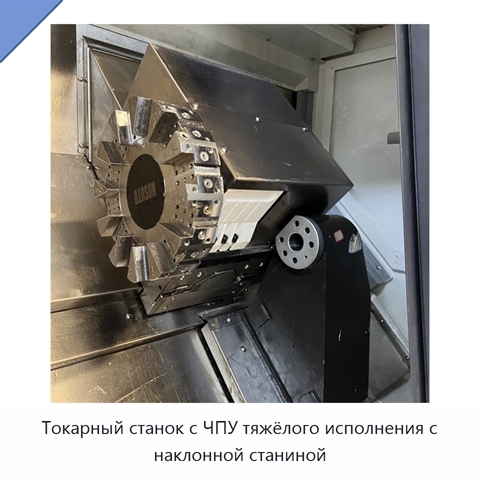

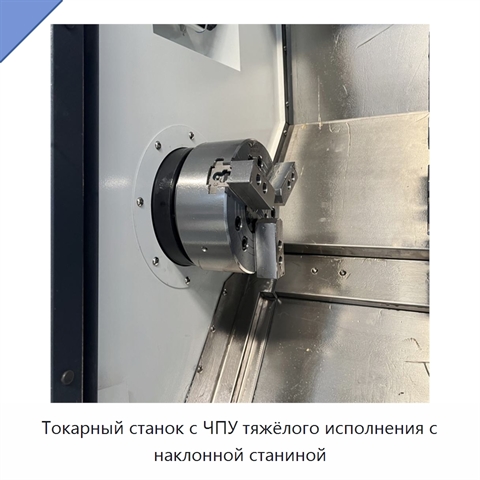

Токарный станок с ЧПУ тяжёлого исполнения с наклонной станиной

Токарный станок с ЧПУ имеет максимальный размах над станиной 560 мм и максимальный диаметр точения над суппортом 350 мм. Длина резания предусмотрена в вариантах 500 или 1000 мм. Шпиндель имеет посадочный конец A2-6 или A2-8, отверстие диаметром 65 или 80 мм и проход для прутка 50 или 66 мм. Диапазон частоты вращения шпинделя составляет 50–4500 или 50–2800 об/мин; регулирование бесступенчатое, максимальный выходной момент — 177 или 290 Н·м. Быстрое перемещение по осям X и Z достигает 30 м/мин, ход по оси X — 210 мм, по оси Z — 600 или 1000 мм. Ход пиноли задней бабки составляет 300 или 800 мм, конус пиноли — Морзе № 5. Горизонтальный резцедержатель имеет 8 или 12 позиций; сечение наружного резца — 25×25 мм, диаметр расточной оправки — Ø40, Ø32, Ø25 или Ø20 мм. Максимальная нагрузка для дисковых деталей составляет 200 кг, для осевых деталей — 500 кг. Высота центров от пола — 1050 мм. Масса станка составляет 3500 или 4500 кг, габариты — 2800×2000×2000 или 3600×2000×2000 мм. Оснащение включает гидравлический резцедержатель, гидравлическую заднюю бабку, автоматическое цепное пластинчатое устройство удаления стружки и бак охлаждения. Точность обработки достигает ±0,001 мм.
