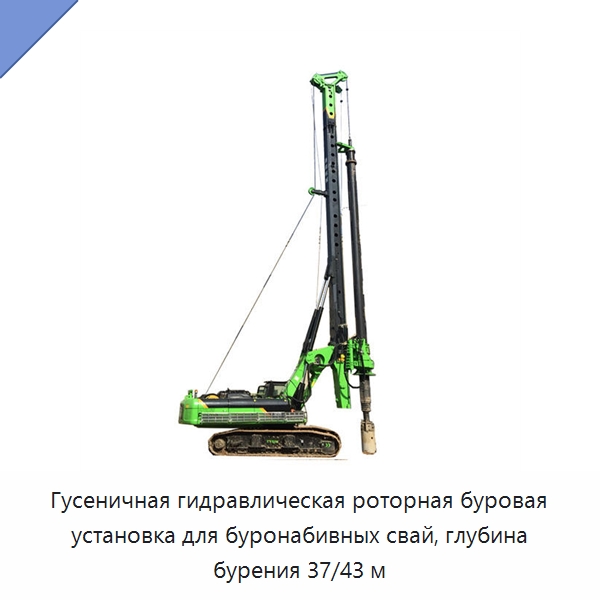

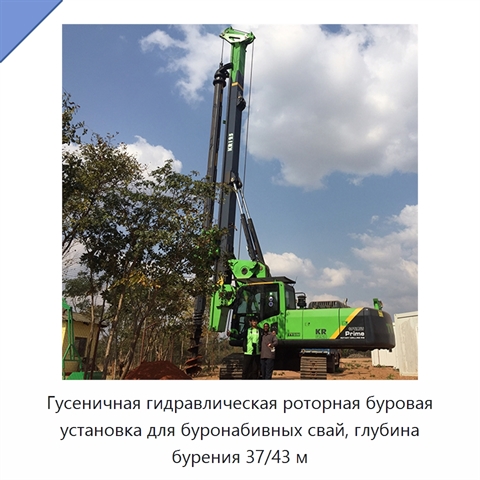

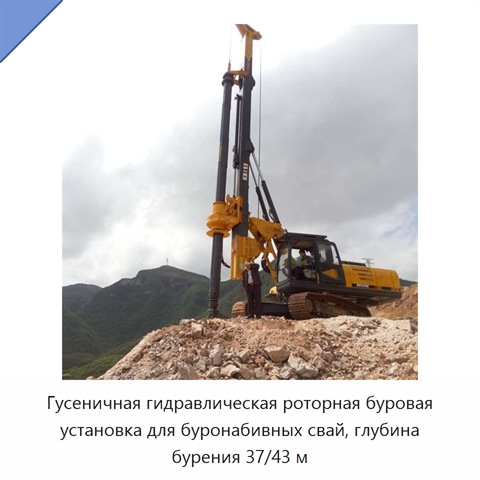

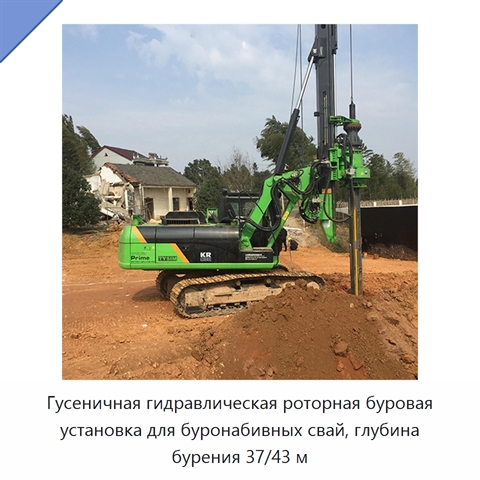

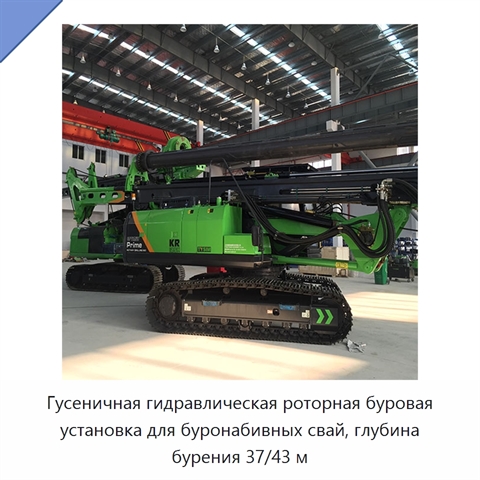

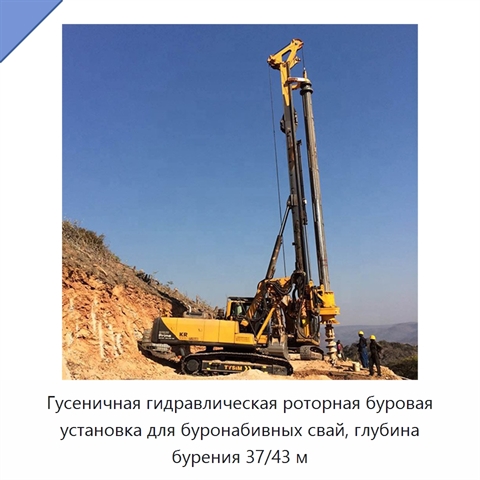

Гусеничная гидравлическая роторная буровая установка для буронабивных свай, глубина бурения 37/43 м

Гусеничная гидравлическая роторная буровая установка предназначена для бурения скважин под сваи. Максимальная глубина зависит от исполнения бурильной штанги наружным диаметром 355 мм: фрикционная конструкция с пятью секциями по 9,5 м обеспечивает бурение до 43 м, замковая конструкция с четырьмя секциями по 10 м — до 37 м. Максимальный диаметр бурения составляет 1300/1500 мм, рабочая частота вращения находится в диапазоне 6–30 об/мин. Главная лебёдка развивает тяговое усилие 110 кН при скорости 78 м/мин, а вспомогательная — 60 кН при скорости 60 м/мин; максимальное подъёмное усилие достигает 150 кН. Ход цилиндра равен 3200 мм, боковой наклон мачты составляет ±3°, наклон вперёд — 5°. Давление гидросистемы составляет 34,3 МПа, пилотное давление — 3,9 МПа. Скорость передвижения достигает 3 км/ч, максимальное тяговое усилие — 220 кН. В рабочем положении высота установки равна 15 480 мм, ширина — 3000 мм; транспортная длина составляет 14 035 мм, ширина — 3000 мм, высота — 3645 мм. Шестицилиндровый рядный двигатель рабочим объёмом 6,7 л оборудован турбонаддувом, охлаждением по схеме «воздух — воздух», топливной системой с общей магистралью высокого давления, электронным управлением и непосредственным впрыском. Диаметр цилиндра составляет 107 мм, ход поршня — 124 мм. Номинальная мощность двигателя равна 124 кВт при 2050 об/мин, максимальный крутящий момент — 658 Н·м при 1500 об/мин.

Наименование производителя

TYSIM KR125A Rotary Drilling Rig Bore Pile Machine Civil Engineering Hydraulic Piling Construction Pump 37m/43m Drilling Depth
