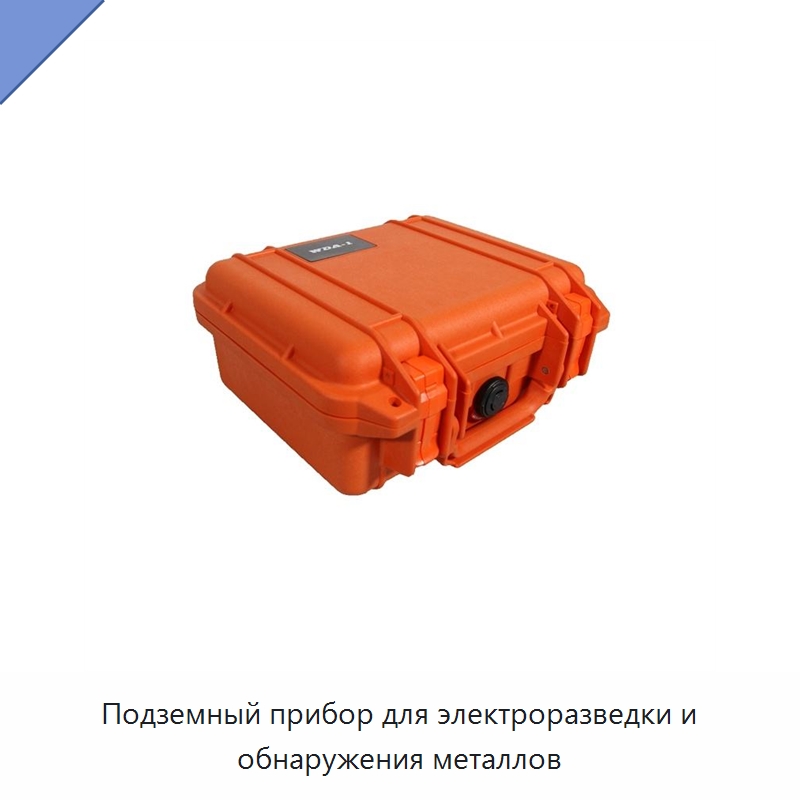

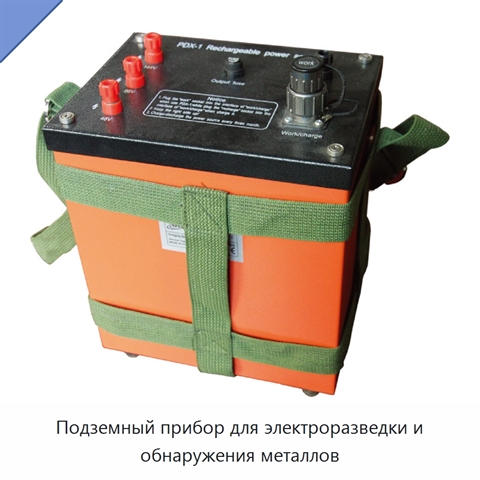

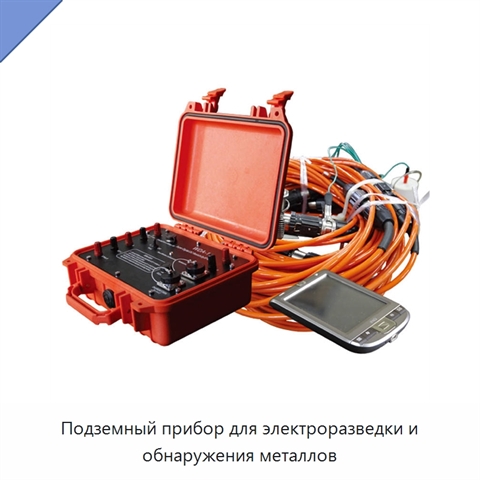

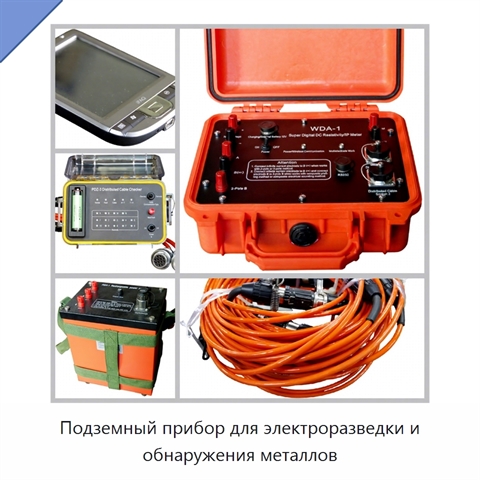

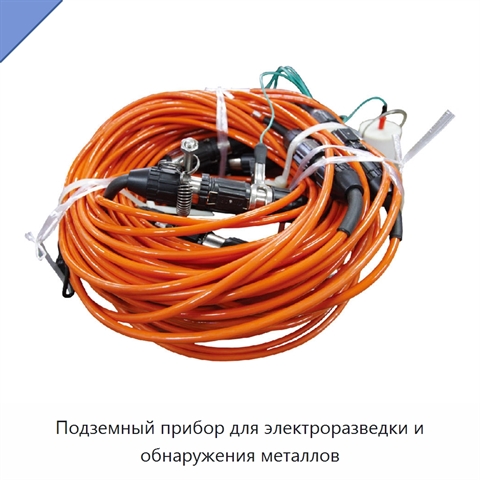

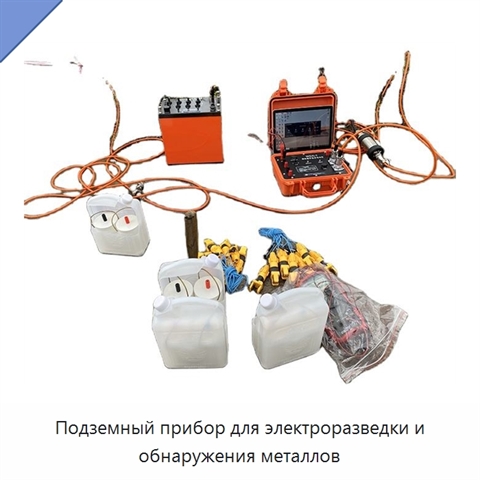

Подземный прибор для электроразведки и обнаружения металлов

Измерительный прибор оснащён приёмной и передающей частями. Приёмный канал напряжения рассчитан на ±32 В и использует 24-разрядный АЦП. При измеряемом напряжении не менее 5 мВ погрешность составляет ±0,2 % ±1 знак, а при напряжении от 0,1 мВ включительно до 5 мВ исключительно — ±1 % ±1 знак. Входное сопротивление превышает 50 МОм. Точность измерения кажущейся поляризации составляет ±1 % ±1 знак, диапазон компенсации — ±10 В. Токовый канал рассчитан на 6 А и использует 24-разрядный АЦП. При токе не менее 5 мА погрешность составляет ±0,2 % ±1 знак, а при токе от 0,1 мА до 5 мА включительно — ±1 % ±1 знак. Подавление промышленных помех частотой 50 Гц в синфазном и дифференциальном режимах превышает 80 дБ. Передающая часть обеспечивает максимальную мощность 7200 Вт, максимальное напряжение питания ±1200 В и максимальный ток питания ±6 А. Продолжительность подачи тока составляет от 1 до 60 с при соотношении рабочего и паузного времени 1:1. Рабочая температура находится в диапазоне от −10 до +50 °C при относительной влажности 95 %, температура хранения — от −20 до +60 °C. Питание осуществляется от встроенного аккумулятора 7,4 В ёмкостью 4 А·ч или внешнего источника 12 В; продолжительность работы составляет 20 ч. Главный блок имеет разъёмы для высоковольтного постоянного тока и внешнего аккумулятора, а также два кабельных разъёма. Карманный компьютер работает с тактовой частотой 624 МГц, оснащён экраном разрешением 640 × 480 пикселей с полноцветным отображением, флэш-памятью 128 МБ, оперативной памятью 64 МБ, картой памяти 512 МБ, инфракрасным и последовательным портами и двумя перезаряжаемыми аккумуляторами. Габаритные размеры прибора составляют 270 × 246 × 123 мм, масса — не более 4 кг.

Наименование производителя

Underground Exploration Instrument Underwater Detection Metal Finder, WDA-1 Electrical Resistivity Measuring Instruments Industrial Metal Detectors, WDA-1 Super Digital DC Resistivity & IP Exploration Instrument for Underground Detection
